MAIN Инструкции для технического персонала
12 газовые настенные котлы

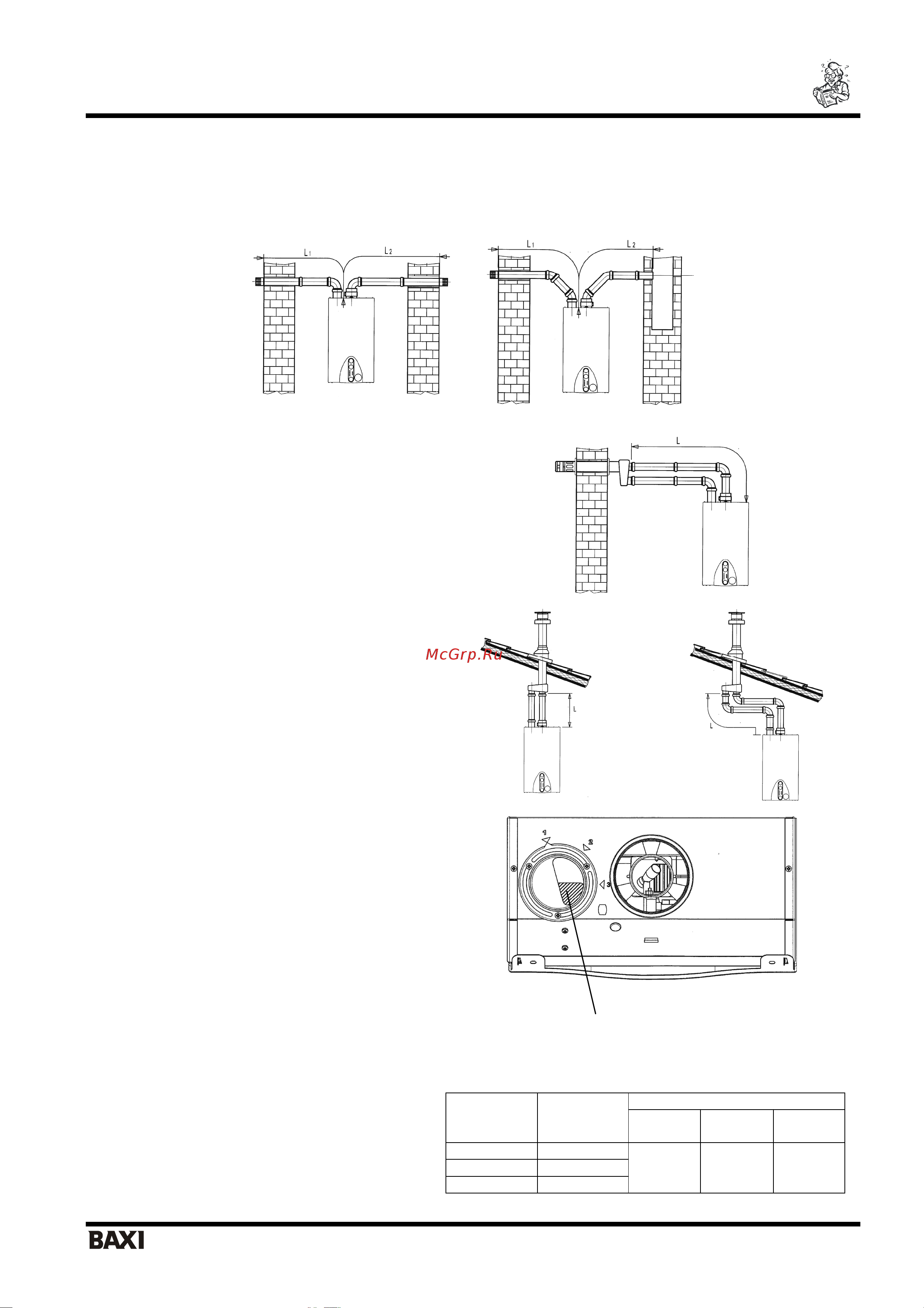

Примеры установки с горизонтальными раздельными трубами
Минимальный наклон таких дымоотводящих труб в сторону улицы должен составлять 1 см на метр длины.
При установке комплекта для сбора конденсата труба отвода продуктов сгорания должна быть наклонена в сторону
котла.
(L1 + L2) max = 30 m
Примечание: оба наконечника (забора воздуха и
отвода продуктов сгорания) могут быть
установлены на одной и той же стороне здания.
Общая длина труб забора воздуха не должна
превышать 10 метров. При длине дымоотводящей
трубы более 6 м в непосредственной близости от
котла должен быть установлен комплект для сбора
конденсата (поставляется дополнительно).
Lmax = 10 m
Примеры установки с вертикальными
раздельными трубами
Внимание: труба для отвода продуктов сгорания
должна быть надежно изолирован (например,
стекловолокном) в месте прохода трубы сквозь
стену здания.
Более подробная информация по монтажу данных
аксессуаров изложена в прилагаемых к ним
инструкциях.
Регулировка заслонки подачи воздуха
Lmax = 12 m L max = 10 m
Данная настройка нужна для повышения
производительности котла и улучшения
параметров сгорания. Патрубок забора воздуха
можно установить слева или справа от
дымоотводящей трубы; его можно поворачивать
для регулирования потока воздуха в зависимости
от суммарной длины труб забора воздуха - отвода
продуктов сгорания. Поворачивая заслонку, можно
регулировать нужное количество воздуха в
зависимости от
общей длины труб забора воздуха
и отвода продуктов сгорания.
Для уменьшения потока воздуха поверните ее по
часовой стрелке, для увеличения - против часовой
стрелки.
Для оптимальной настройки можно использовать
анализатор продуктов сгорания на содержание С0
2
в продуктах сгорания при максимальной мощности.
Если содержание С0
2
низкое, подачу воздуха
постепенно регулируют, добиваясь содержания
С0
2
, приведенного в таблице.
Для правильного подключения и использования
анализатора воспользуйтесь прилагаемым к нему
руководством.
Рис.9
Содержание СО
2
, % (L1 + L2)
max
Положение
регулятора
Метан
G20
Пропан
G30
Бутан
G31
0-4 1
4-18 2
18-30 3
6,7 7,3 7,3
отверстие
д
иафрагмы
