9.3. РЕГУЛИРОВКА ТЕПЛОВОЙ МОЩНОСТИ ТОЛЬКО В КОНТУРЕ ОТОПЛЕНИЯ.

Если имеется также контур ГВС, то существует возможность отдельной регулировки тепловой мощности только в

контуре отопления. При этом максимальная мощность контура ГВС остается неизменной. Данная регулировка

выполняется крайне редко (в случаях, если требуемая мощность для контура отопления значительно ниже

максимальной мощности котла).

Для выполнения данной регулировки необходимо действовать следующим образом:

• Открутить винт на штуцере 1 (рис. 12) и присоединить к штуцеру 1 манометр.

• Открыть газовый кран и установить переключатель режимов (позиция 1, рис.1) в положение «зима» и

подождать до включения котла в режиме отопления (горит индикатор работы в контуре отопления (7)).

Убедиться, что котел работает на максимальной мощности.

• Получить доступ к внутренней

части электрической коробки, согласно инструкциям § 6.1 «Доступ к клеммной

колодке электропитания» и поворачивать винт потенциометра РЗ MAX. R, расположенного на электронной

плате, до достижения на горелках величины давления, приведенного в таблице 1 для данной модели, данного

типа газа и требуемой мощности.

• Выключить котел и закрыть газовый кран.

• Отсоединить манометр и закрутить винт на

штуцере 1.

• Закрыть электрическую коробку.

9.4. ПЕРЕВОД КОТЛА НА ДРУГОЙ ТИП ГАЗА

Котлы могут быть переведены на другой тип газа (G20 - метан, G30 - сжиженный газ - бутан, G31 - сжиженный газ -

пропан) техническими специалистами обслуживающей организации.

Для перевода котла на другой тип газа необходимо выполнить следующие операции:

• Открыть и снять переднюю панель котла.

• Заменить форсунки горелки. При замене форсунок горелки следите за тем, чтобы они

были затянуты до упора

с использованием соответствующих медных прокладок; при замене форсунок изучите приведенную ниже

таблицу 1 для нужного типа газа.

• Получить доступ к внутренней части электрической коробки, согласно инструкциям § 6.1 «Доступ к клеммной

колодке электропитания».

• Изменить напряжение на модуляторе, установив переключатель в нужное положение в зависимости от типа

используемого

газа (см. § 11).

• Выполнить все операции по настройкам давления газа, указанные в § 9.1 и 9.2.

• Закрыть электрическую коробку.

• Наклеить на котел этикетку, соответствующую используемому типу газа и выполненной регулировке.

• Установить на место переднюю панель.

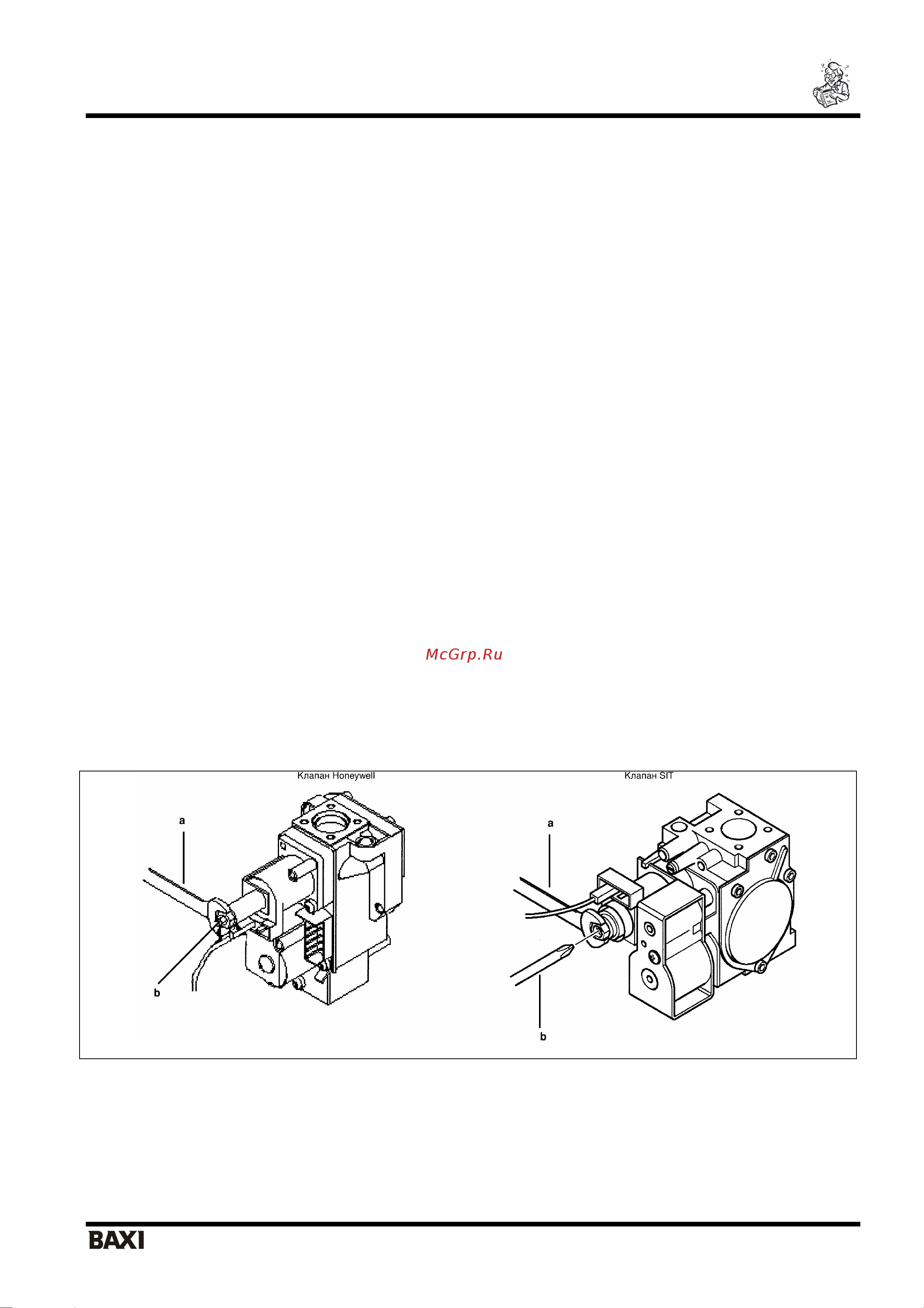

Рис. 13

Заключительные проверки

• Закройте панель управления.

• Уберите манометры и закройте точки отбора давления.

• Наклейте новую табличку с указанием типа газа и характеристик проведенной настройки.

• Установите на место переднюю панель.
