MAIN Инструкции для технического персонала
21 газовые настенные котлы

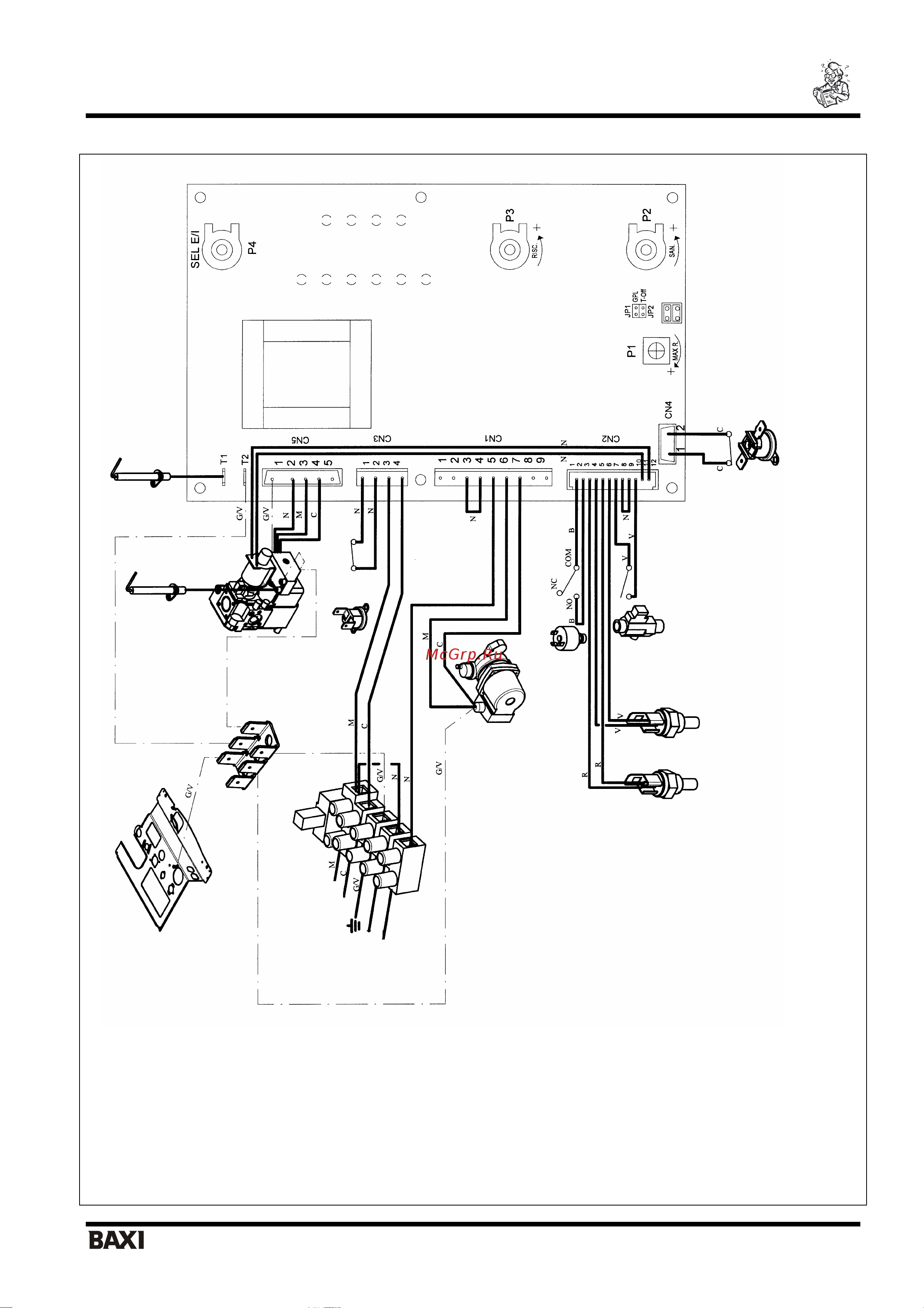

17. Электрическая схема MAIN 24 i
Пояснения:
P1: регулирование максимальной мощности системы отопления
P2: потенциометр ГВС
P3: потенциометр системы отопления
P4: переключатель режимов «лето» - «зима» - «сброс»
JP1: переключатель метан/сжиж. газ
JP2: переключатель задержки между включениями системы отопления 3мин/10сек
Цвет проводов:
С= голубой
М= коричневый
N= черный
R= красный
G/V= желто-зеленый
В= белый
BI= синий
питающая
сеть
комнатный
термостат 220В
предохра
нитель
насос
клеммная коробка электропитания
клеммная
колодка
заземления
электрод-датчик пламени
розжиг
датчик тяги-
термостат
термостат перегрева
реле давления воды
д
атчик протока
воды контура ГВС
терморезистор
контура отопления
терморезистор
контура ГВС
