6 720 646 303 (2016/10) Therm 8000S
10 | Нормы
2.11 Инструкция по эксплуатации
Горячая вода
Откройте газовый и водяной краны и проверьте
герметичность всех соединений.
Установите главный выключатель (Рис 3, поз. 1) в рабочее
положение (гл. 4.3), чтобы прибор был готов к работе.
Если кран горячей воды открыт, то датчик расхода воды
должен включиться (Рис 3, поз. 7) и послать сигнал блоку
управления. Этот сигнал инициирует следующее:
• вентилятор начинает работать;
• одновременно с этим начинается автоматический
розжиг и открывается блок газовой арматуры;
• воспламеняется горелка;
• ионизационный электрод контролирует состояние
пламени;
• температура воды автоматически контролируется
датчиками/регуляторами согласно выбранной
температуре.
Защитное отключение при превышении безопасного
периода
Если пламени нет в течение определенного безопасного
периода (35 с), то срабатывает защитное отключение.
Присутствие воздуха во впускном газопроводе (например,
если прибор используется после длительного простоя)
может задержать воспламенение.
В случае, если попытки розжига длятся слишком долго, то
защитные механизмы предотвращают включение.
Защитное отключение вследствие перегрева воды
Блок управления определяет температуру нагрева с
помощью резистора с отрицательным температурным
коэффициентом (NTC), расположенного в
теплообменнике. При обнаружении перегрева он вызывает
защитное отключение.
Повторный пуск после защитного отключения
Для повторного пуска после защитного отключения:
▶ нажмите кнопку сброса (Рис 19).
3Нормы
Необходимо соблюдать все местные нормативные акты и
4 Инструкция по эксплуатации

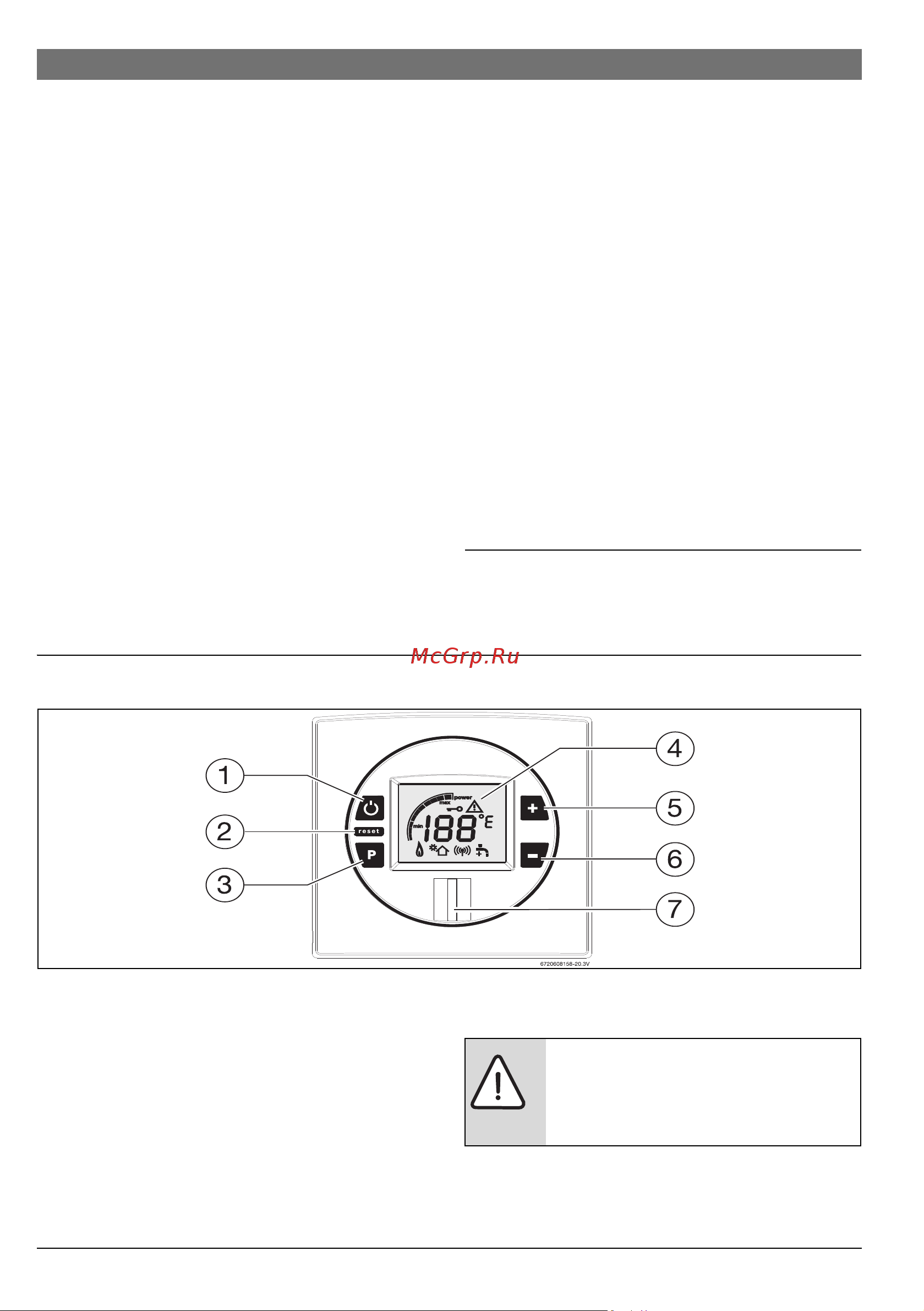

Рис. 4
[1] Главный выключатель
[2] Кнопка сброса
[3] Кнопка программирования
[4] ЖК-панель
[5] Кнопка повышения температуры/ программирования
[6] Кнопка понижения температуры/ программирования
[7] Светодиод
4.1 Описание ЖК-дисплея
BHИMAHИE:
▶ Не используйте какие-либо
агрессивные чистящие вещества для
чистки окна дисплея.
