6 720 646 303 (2016/10) Therm 8000S
6 | Технические характеристики и габариты

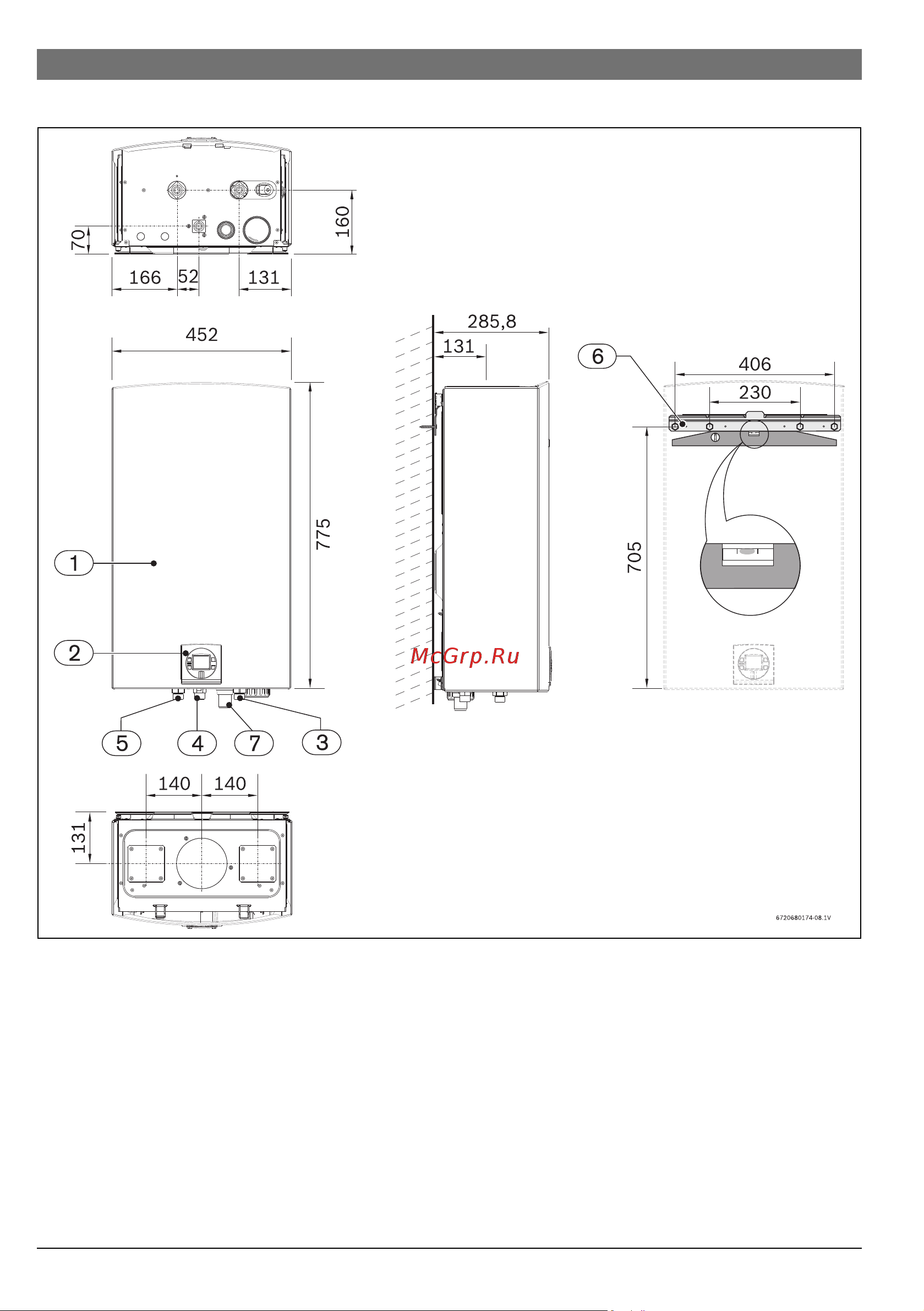

2.7 Габариты
Рис. 1
[1] Передняя панель
[2] Клавиатура
[3] Вход холодной воды: Ø 3/4”
[4] Газовое соединение: Ø 3/4”
[5] Выход горячей воды: Ø 3/4”
[6] Кронштейн
