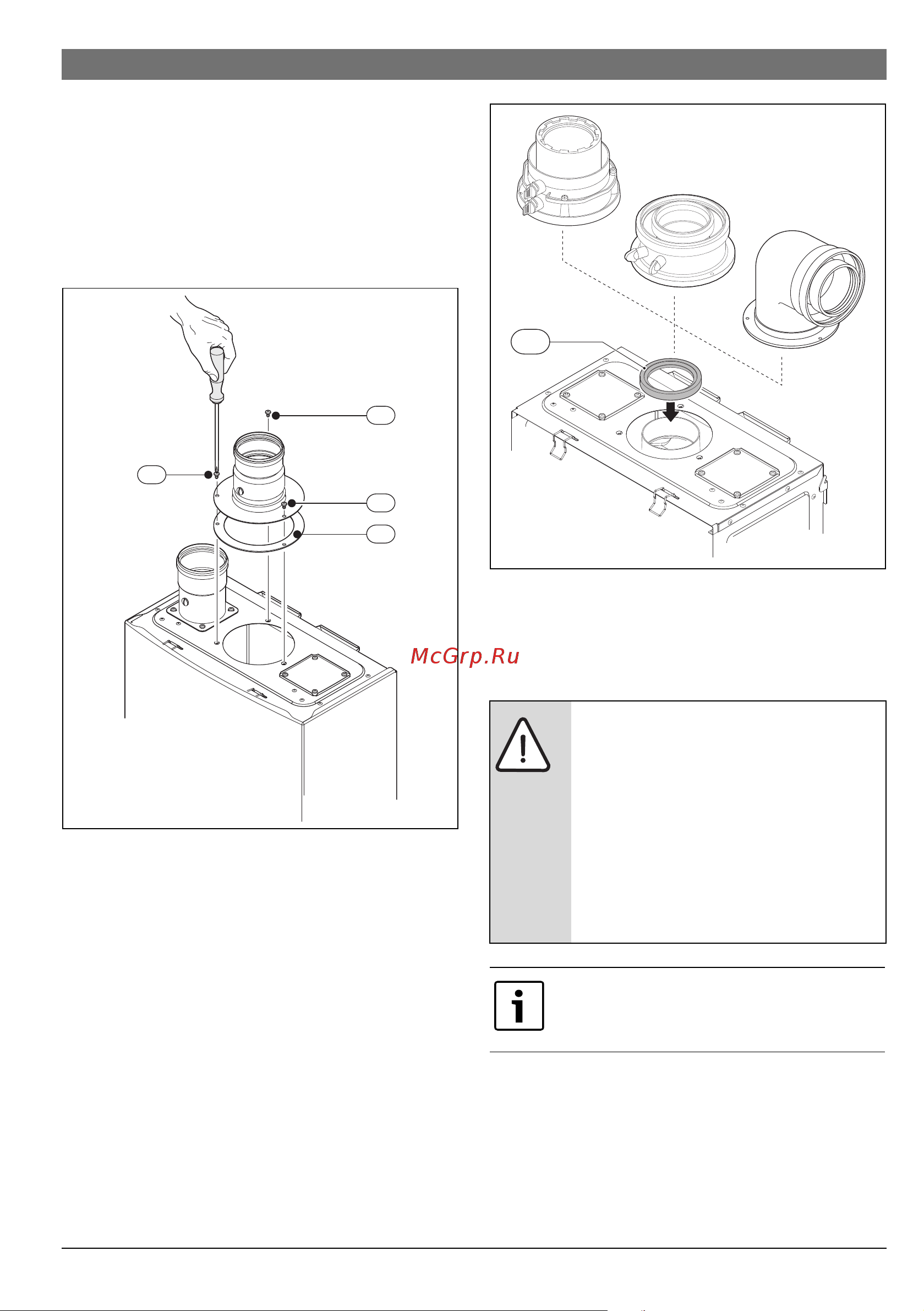

6 720 646 303 (2016/10)Therm 8000S
Инструкции по установке | 21
5.9.2 Монтаж дополнительного оборудования для
дымохода – Ø 80 мм
Для установки дополнительного оборудования для
дымохода выполните следующее.
▶ Установите прокладку между прибором и
дополнительным оборудованием, см. Рис. 30 , поз. 1.
▶ Затяните 3 винта дополнительного оборудования для
дымохода, см. Рис. 30 , поз. 2.
Рис. 30
5.9.3 Монтаж концевого дополнительного
оборудования – Ø 80/125 мм
Для установки концевого дополнительного оборудования
выполните следующее.
▶ Установите синюю прокладку из комплекта прибора
между прибором и дополнительным оборудованием.
▶ Затяните 3 винта дополнительного концевого
оборудования.
Рис. 31 Концевое дополнительное оборудование
[1] Дополнительное оборудование 8 705 507 042
5.10 Заполнение устройства для сбора
конденсата
6720608920-25.1AL
2.
1.
2.
2.
OПACHO:
Перед первым включением прибора
последлительного простоя или
необходимостиочистки устройства для
сбора конденсата:
▶ заполните устройство для сбора
конденсата водой для предотвра
щения проникновения дымовых газов
в помещение, в котором установлен
прибор.
Устройство для сбора конденсата можно
заполнить до или после подсоединения
вентиляционной трубы.
6720680154-03.1Av
