6 720 646 303 (2016/10)Therm 8000S
Инструкция по эксплуатации | 11

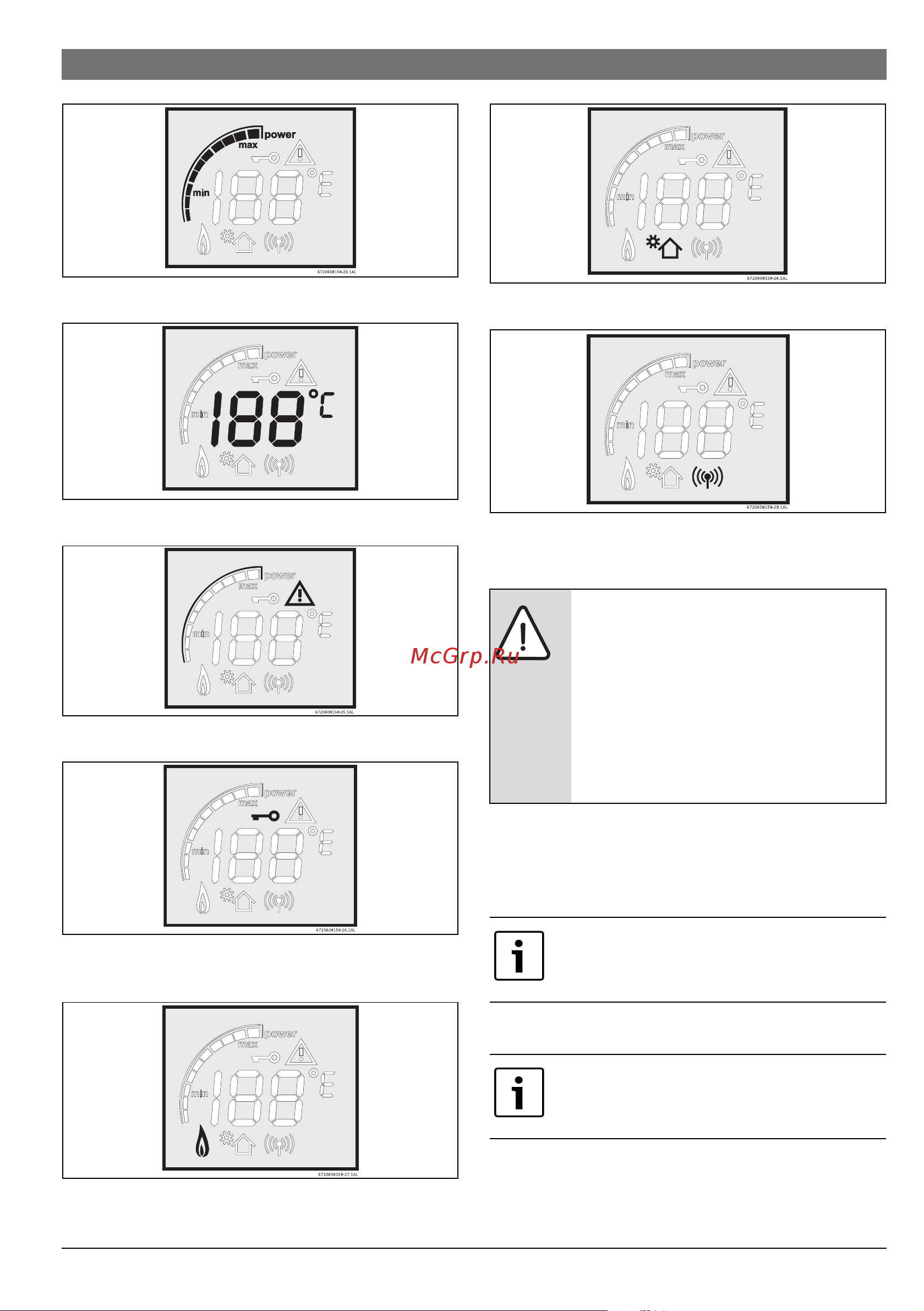

Рис. 5 Шкальный индикатор мощности (вход)
Рис. 6 Индикатор температуры
Рис. 7 Индикатор ошибки
Рис. 8 Индикатор блокировки (только с дистанционным
управлением)
Рис. 9 Индикатор пламени
Рис. 10 Индикатор «солнечного» режима
Рис. 11 Индикатор дистанционного управления
4.2 Перед включением прибора
▶ Убедитесь в том, что тип газа водонагревателя
соответствует типу газа в сети, к которой подключен
водонагреватель.
▶ Откройте газовый кран.
▶Откройте водяной кран.
6720608920-31.1AL
BHИMAHИE:
▶ Первоначальное включение
водонагревателя должно
осуществляться квалифицированным
специалистом, имеющим
соответствующий сертификат,
который даст клиенту всю
информацию, необходимую для
правильного использования.
Проверьте все соединения на утечку газа.
Проверьте все соединения на утечку
воды.
