6 720 646 303 (2016/10) Therm 8000S

8 | Технические характеристики и габариты

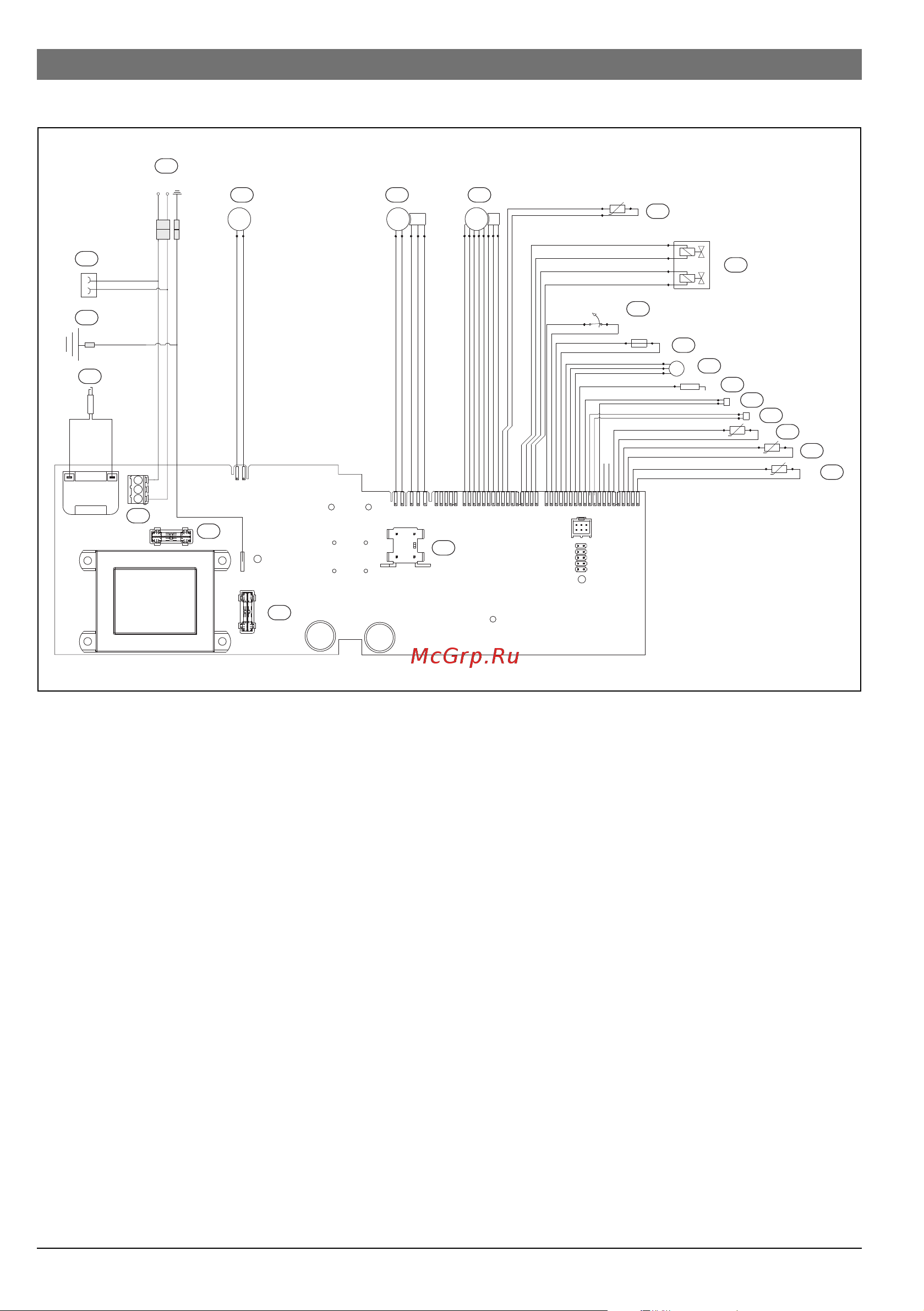

2.9 Электрическая схема

Рис. 3 Электрическая схема

[1] Датчик температуры воды на входе

[2] Датчик температуры воды на выходе

[3] Датчик температуры обратной тяги

[4] Каскадное выходное соединение

[5] Каскадное входное соединение

[6] Ионизационный датчик

[7] Датчик расхода воды

[8] Датчик температуры закрытого корпуса

[9] Датчик перегрева теплообменника (104 °C)

[10] Газовая арматура

[11] Датчик температуры дымовых газов

[12] Водяная арматура

[13] Основной вентилятор

[14] Выключатель

[15] Вентилятор вторичного воздуха

[16] Электрическая вилка

[17] Подключение к сети электропитания

[19] Клемма заземления

[20] Подключение комплекта защиты от замерзания

[21] Предохранитель

[22] Предохранитель

20 ... 120 ... 1

16 ... 116 ... 1

JP5

JP6

JP7

JP8

JP2

T=104°C

T=110°C

6720608917-02.1AL

L N

T=90°C
