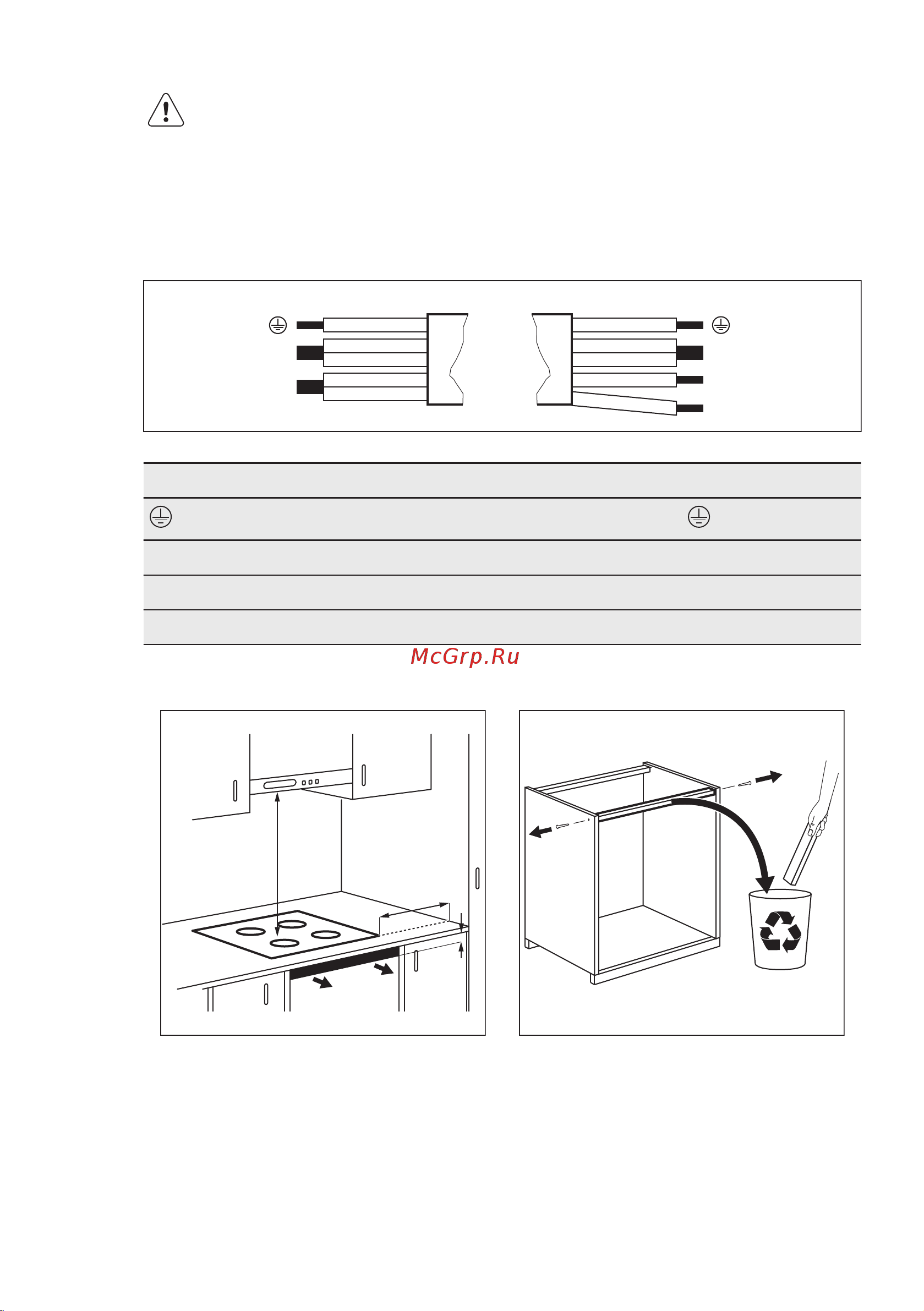

Electrolux EHH 6340 F9K [17/84] Összeszerelés
![Electrolux EHH 6340 F9K [17/84] Összeszerelés](/views2/1953428/page17/bg11.png)
FIGYELMEZTETÉS!
Ne csatlakoztassa a kábelt,
ha nem látta el a vezetékeit
érvéghüvellyel.
Kétfázisú csatlakoztatás
1. Távolítsa el az érvéghüvelyt a fekete
és a barna vezetékekről.
2. Távolítsa el a szigetelést a barna és
fekete kábelek végeiről.
3. Minden egyes kábelvégre helyezzen
fel egy új, 1,5 mm²-es érvéghüvelyt.
(A lépés elvégzéséhez célszerszám
szükséges).
Kábel keresztmetszete
N
L1
N
L
230V~ 400V 2~N
L2
Egyfázisú csatlakoztatás - 230 V~ Kétfázisú csatlakoztatás - 400 V 2 ~ N
Zöld - sárga Zöld - sárga
N Kék és szürke Kék és szürke N
L Fekete és barna Fekete L1
Barna L2
8.4 Összeszerelés
min.
50mm
min.
500mm
min.
2mm
MAGYAR 17
