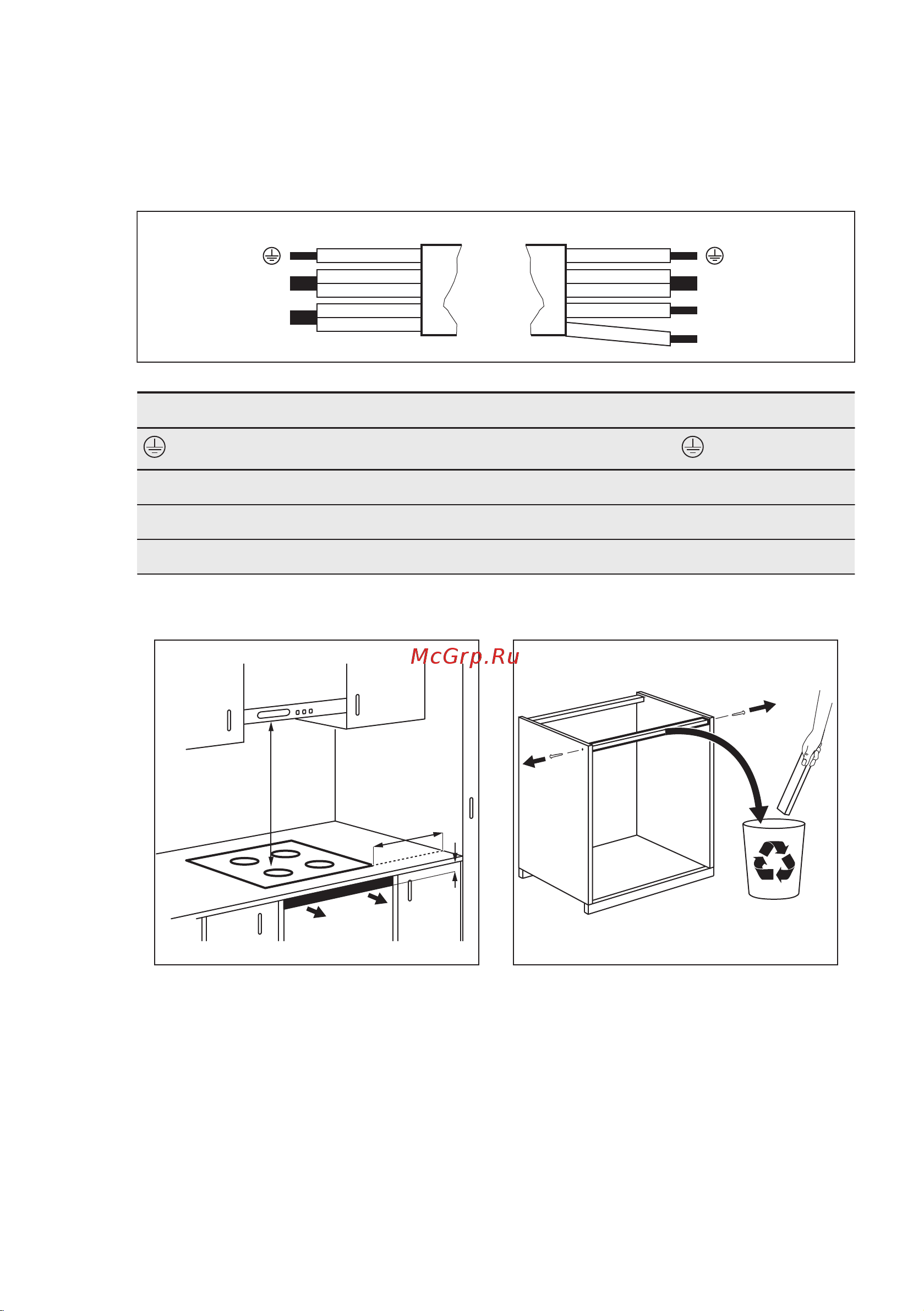

Collegamento a due fasi
1. Estrarre la guaina all'estremità dei fili
nero e marrone.
2. Togliere l'isolamento delle estremità
dei cavi nero e marrone.
3. Applicare una nuova guaina terminale
da 1,5 mm² sull'estremità di ciascun
cavo (utilizzare l'apposito attrezzo).
Sezione cavo
N
L1
N
L
230V~ 400V 2~N
L2
Collegamento a una fase - 230 V ~ Collegamento a due fasi - 400 V 2 ~ N
Verde - giallo Verde - giallo
N Blu e grigio Blu e grigio N
L Nero e marrone Nero L1
Marrone L2
8.4 Montaggio
min.
50mm
min.
500mm
min.
2mm
36
