Снятие корпуса компьютера |
19
3

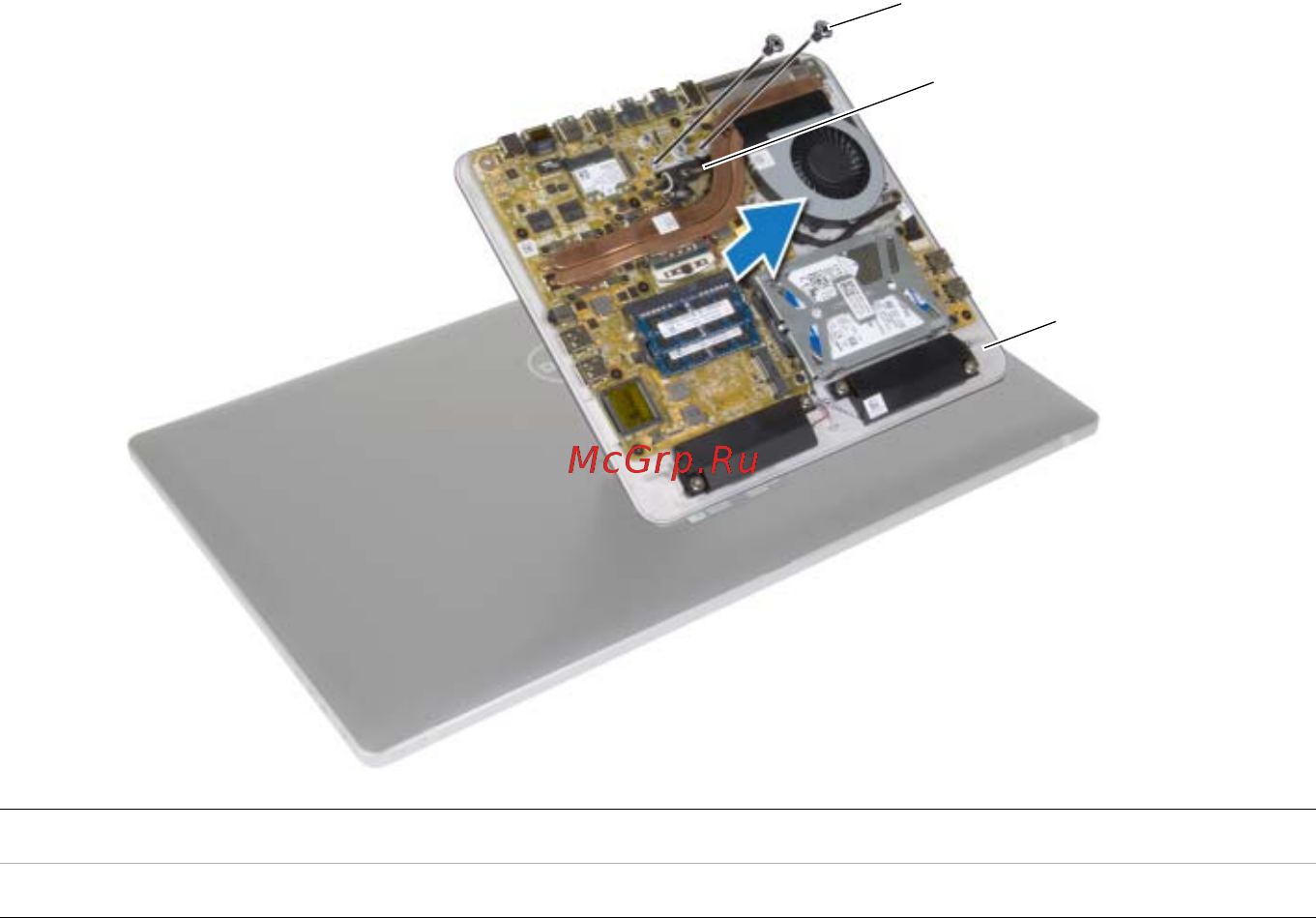

Выверните винты, которыми корпус компьютера крепится к стойке.
4
Немного поднимите корпус компьютера и протяните кабели дисплея и антенные кабели
через отверстие в корпусе компьютера.
5
Снимите корпус компьютера со стойки.
1
винты (2)
2
слот
3
основание компьютера
3
1
2
