Снятие вентилятора |
31
2

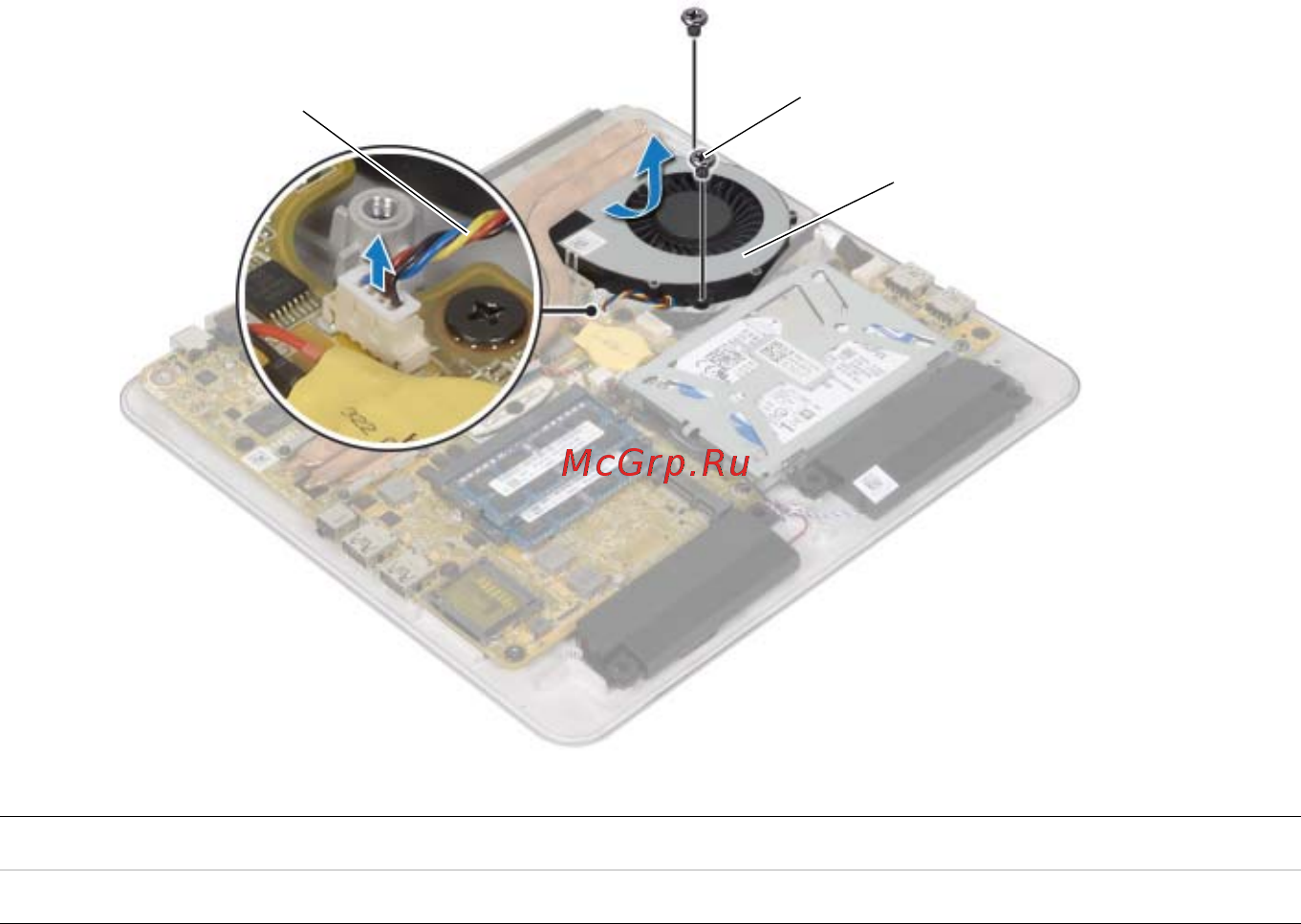

Отключите кабель вентилятора от системной платы.
3
Выверните винты, которыми вентилятор крепится к корпусу компьютера.
4
Извлеките вентилятор вместе с кабелем из корпуса компьютера.
1
кабель вентилятора
2
винты (2)
3
вентилятор
1
2
3
