Dell Inspiron One 23 [60/77] Извлечение стойки
![Dell inspiron one 2350, 2350-1345 [60/77] Извлечение стойки](/views2/1095825/page60/bg3c.png)
60
| Извлечение стойки
6

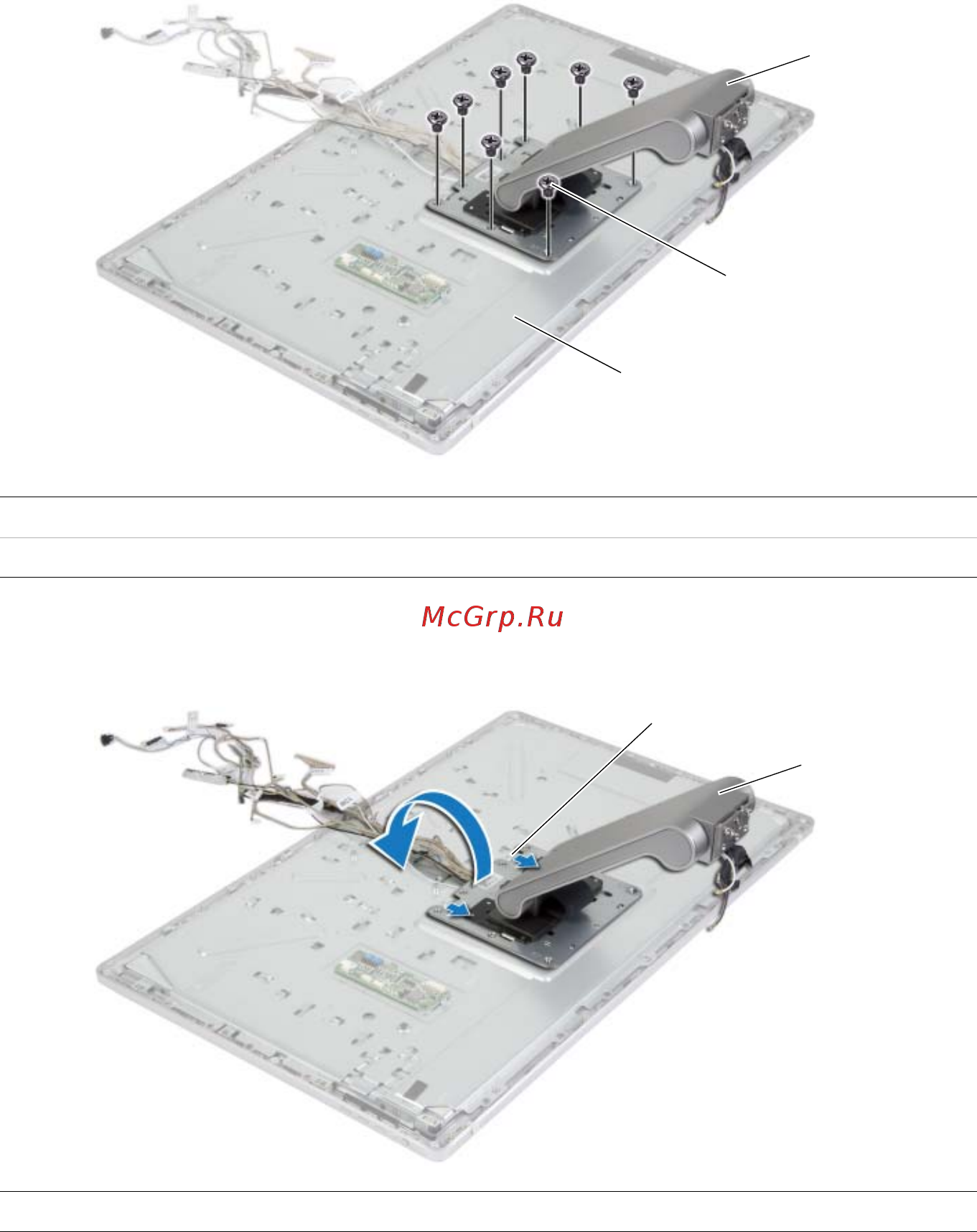

Извлеките кабели из направляющих желобков.
7
Открутите винты, которыми стойка крепится к задней крышке дисплея.
8
Сдвиньте и выньте выступы на стойке из отверстий на задней крышке дисплея
и поверните стойку.
1
стойка
2
винты (8)
3
дисплей в сборе
1
фиксаторы (2)
2
стойка
2
3
1
2
1
