Dell Inspiron One 23 [59/77] Последовательность действий
![Dell inspiron one 2350, 2350-1345 [59/77] Последовательность действий](/views2/1095825/page59/bg3b.png)
Извлечение стойки |
59
Последовательность действий
1
Аккуратно извлеките антенны из центрирующего штифта на лицевой панели дисплея.
2
Нажмите на защелки и отсоедините кабель LVDS от панели дисплея.
3
Отсоедините кабель платы кнопок управления от платы кнопок управления.
4
Отсоедините кабель кнопки питания от кабеля платы кнопок управления.
5
Открутите винты, которые крепят кабели к задней крышке дисплея.
ПРИМЕЧАНИЕ.
Перед извлечением кабелей запомните способ их прокладки,
чтобы проложить их правильно после замены стойки.

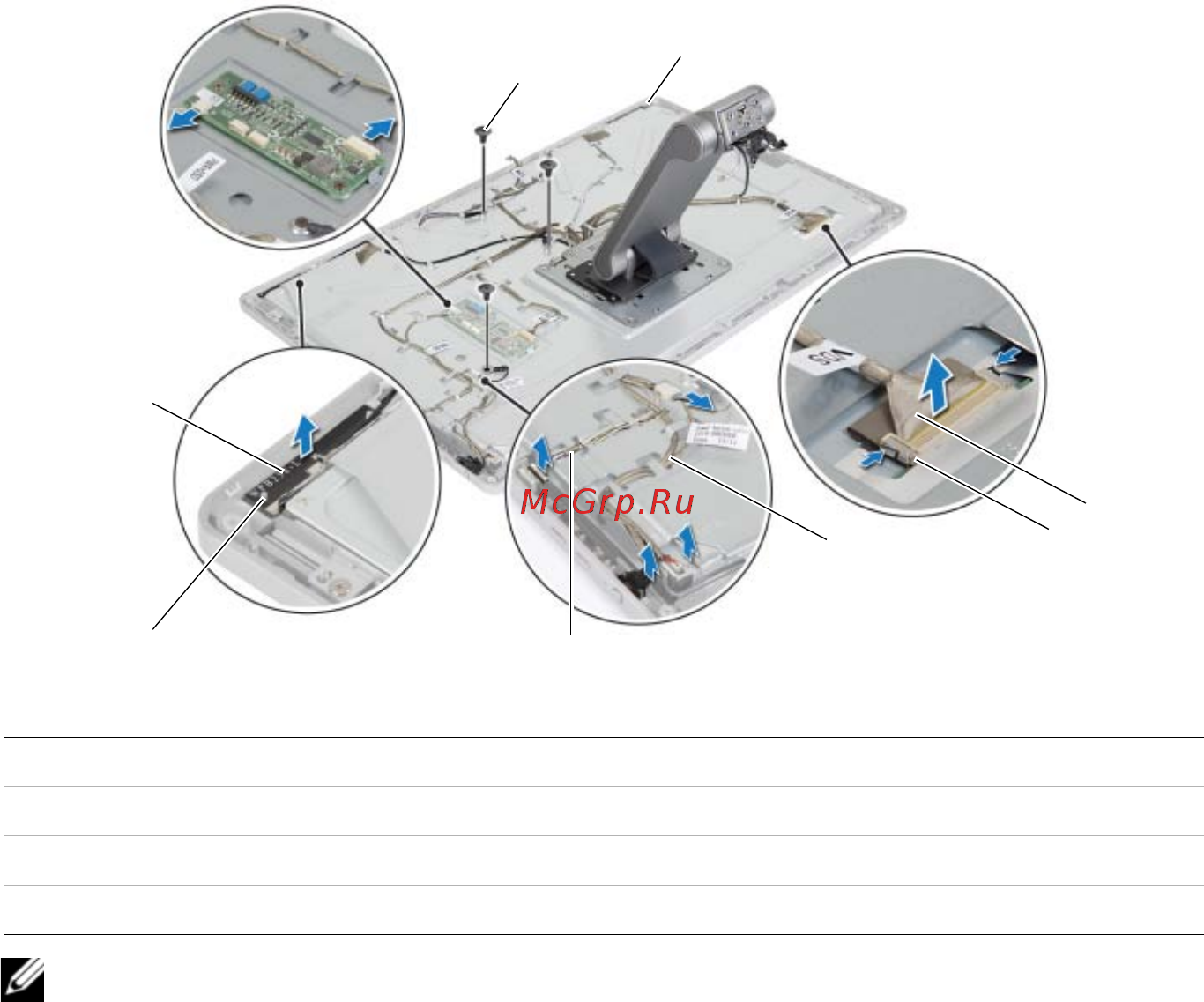

1
винты (3)
2
левая антенна
3
кабель LVDS
4
фиксаторы
5
кабель кнопки питания
6
кабель платы кнопок управления
7
направляющие (2)
8
правая антенна
3
4
5
6
8
1
7
2
