Извлечение батарейки типа «таблетка» |
21
Извлечение батарейки типа «таблетка»
ПРЕДУПРЕЖДЕНИЕ: Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности, поставляемой
с компьютером, и следуйте инструкциям, приведенным в «Перед началом работы» на
стр. 9. После завершения работ с внутренними компонентами компьютера следуйте
инструкциям, приведенным в разделе «После выполнения работ с внутренними
компонентами компьютера» на стр. 11. Для получения дополнительной информации
о передовом опыте в области техники безопасности см. веб4страницу, посвященную
соответствию нормативам: dell.com/regulatory_compliance.
ВНИМАНИЕ. При извлечении батареи типа «таблетка» восстанавливаются стандартные
настройки BIOS. Рекомендуется записать настройки BIOS перед извлечением батарейки
типа «таблетка».
Предварительные действия
1
Снимите нижнюю крышку. См. раздел «Снятие нижней крышки» на стр. 15.
2
Снимите корпус компьютера. См. раздел «Снятие корпуса компьютера» на стр. 18.

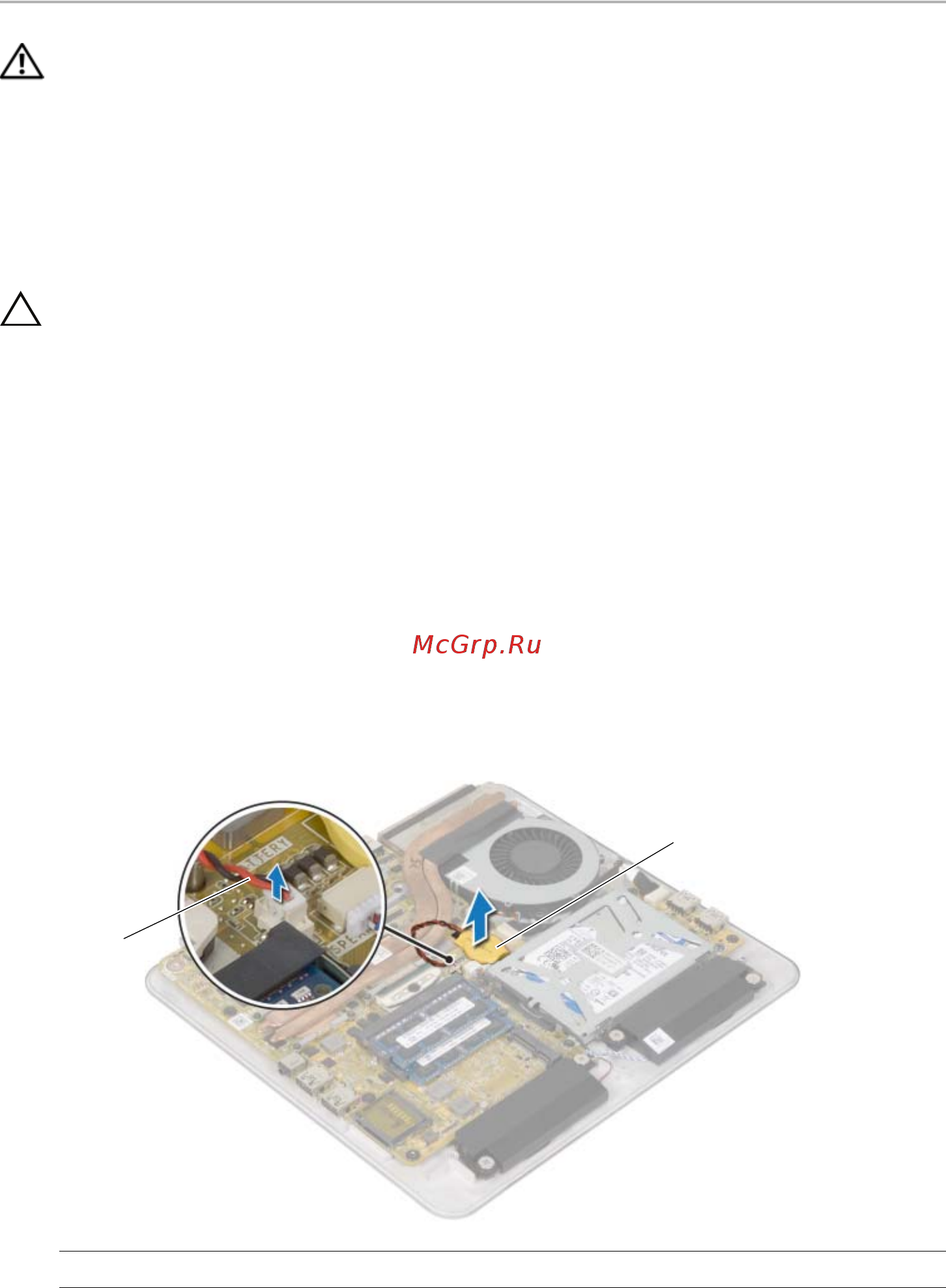

Последовательность действий
1
Отсоедините кабель батарейки типа «таблетка» от системной платы.
2
Отделите батарейку типа «таблетка» от системной платы.
3
Снимите батарейку типа «таблетка» вместе с ее кабелем с системной платы.
1
кабель батарейкии типа «таблетка»
2
батарейка типа «таблетка»
2
1
