Dell Inspiron One 23 [43/77] Последовательность действий
![Dell Inspiron One 23 [43/77] Последовательность действий](/views2/1095825/page43/bg2b.png)
Извлечение системной платы |
43
Последовательность действий
1
Отключите кабель вентилятора от системной платы.
2
Отсоедините кабель платы USB от разъема на системной плате.
3
Выверните винты, которые крепят системную плату к корпусу компьютера.
4
Снимите системную плату с корпуса компьютера.

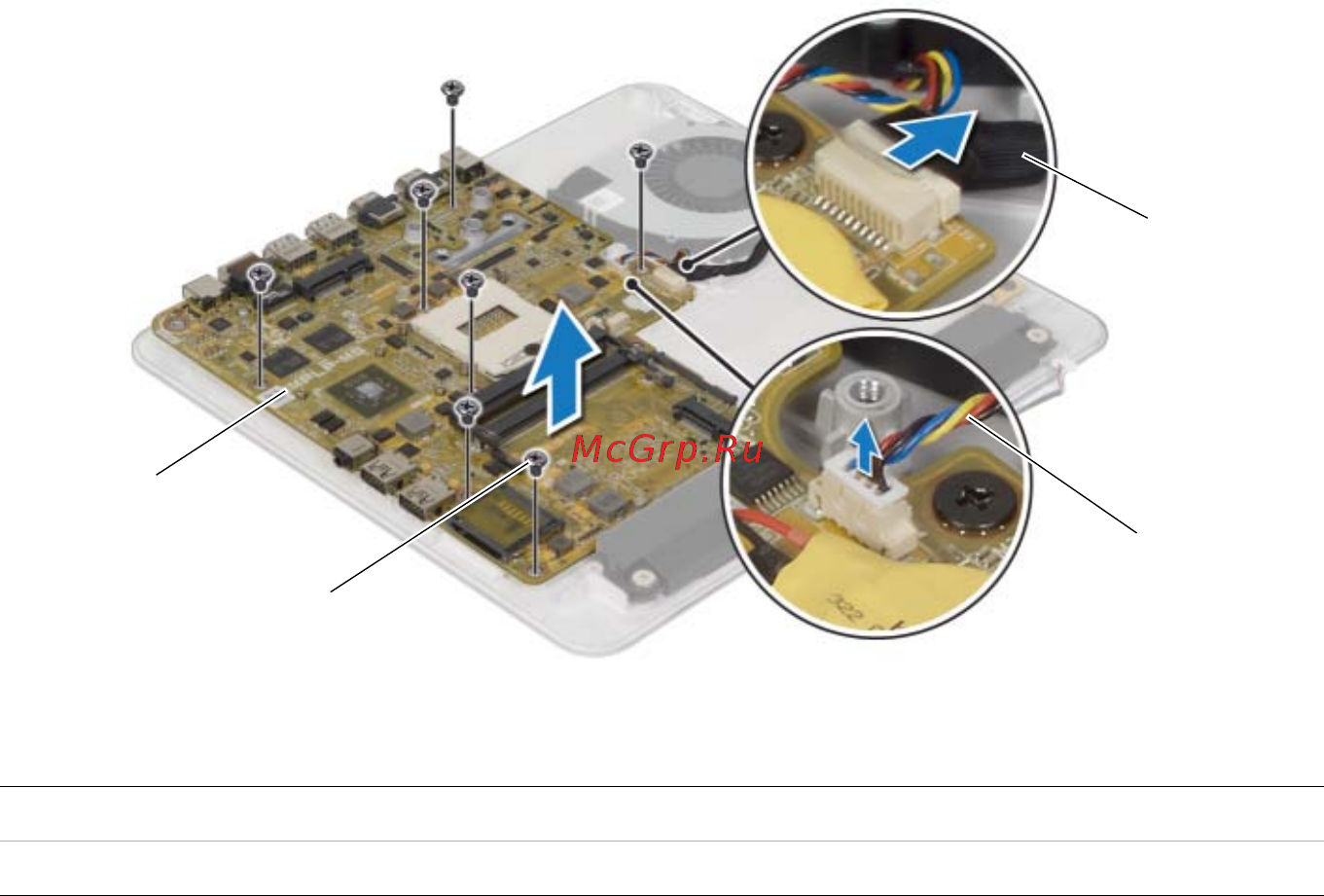

1
системная плата
2
винты (7)
3
кабель вентилятора
4
кабель платы USB
2
4
3
1
