Извлечение стойки |
61
9

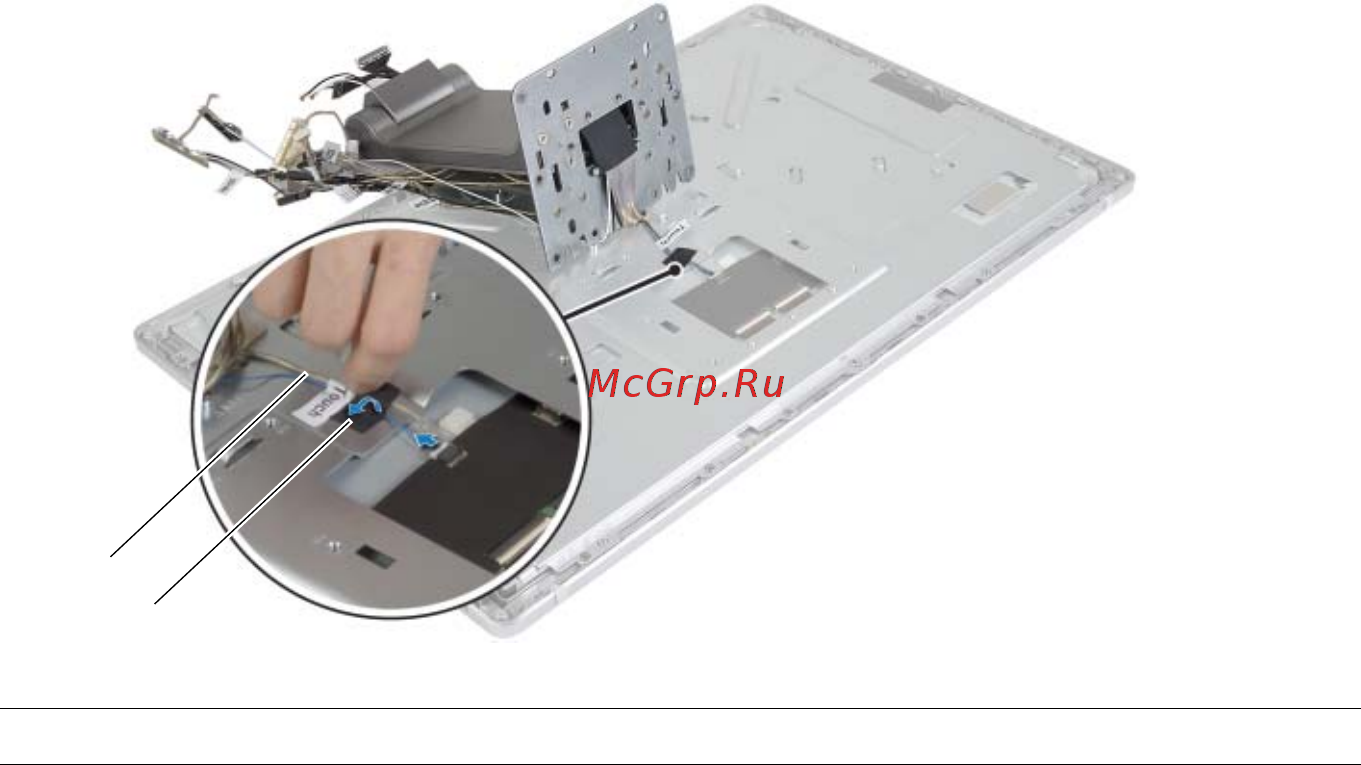

Снимите полиэфирную пленку Майлар, покрывающую кабель сенсорного экрана,
и отсоедините последний от панели дисплея.
10
Извлеките стойку из дисплея в сборе.
1
кабель сенсорного экрана
2
полиэфирная пленка Майлар
1
2
