Руководство по эксплуатации, установке и подключению
41
специалист.
Пользователь может производить только те операции,
которые не требуют использования инструментов.
• Стены или элементы мебели (пол, задняя кухонная
стена, боковые стены), находящиеся рядом с аппаратом,
должны быть термостойкими и выдерживать
температуру не менее 90°.
• В течение работы задняя стенка сильно нагревается.
Присоединительный кабель соло плиты должен быть
проложен таким образом, чтобы он не прикасался к
задней стенке плиты.
• Упаковочный материал представляет собой
опасность для детей (пластмассовая пленка,
пенопласт, гвозди и т.д.) и его необходимо
выбросить. Дети могут проглотить мелкие
части, а пленка может вызвать удушье.
Выравнивание плиты и дополнительная
подставка
(только некоторые модели)
Высота плиты с подставкой - 90 см, а без подставки 85 см.
На подставке сзади слева и справа есть два колёсика,
обеспечивающие более легкое передвижение плиты.
Спереди слева и справа на подставке размещаются два
установочных винта, с помощью которых можете
выровнять плиту горизонтально, а её верхний край
выровнять относительно мебели, находящейся около неё.
Установочные ножки доступны при извлечении ящика
плиты. По необходимости вращайте их выше или ниже,
пока аппарат не займет горизонтальное положение.
Установочные винты легче вращаются, если для разгрузки
немного наклонить плиту.
Дополнительную подставку устраните следующим
образом: с нижней стороны отвинтите четыре винта, с
помощью которых подставка прикреплена к стенке плиты.
В этом случае переставьте установочные винты с
подставки и поместите их слева и справа на нижний
передний носитель плиты. Плиту выровняйте
горизонтально так, как описано выше.
Некоторые плиты имеют четыре установочных винта (по
два спереди и сзади), предназначенные для выравнивания
на неровной поверхности или для выравнивания высоты
плиты относительно уровня соседних мебельных
элементов.
Заводская настройка
Газовые плиты протестированы и обозначены знаком СЕ.
Газовая плита поставляется опечатанной с установкой на
природный газ Н или Е (20 мбар) или установкой для
сжиженного газа (50 или 30 мбар). Данные указаны на
таблице данных плиты, которая находится на внутренней
стороне плиты и видна при открывании дверцы духовки.
Нагрузки и расход газа отдельных горелок указаны в
таблице.
При настройке на другой вид газа необходимо заменить
форсунки. Данные приводятся в таблице.
В случае ремонта или при повреждении печати
необходимо протестировать функциональные части и
снова опечатать в соответствии с инструкциями по
подключению.
Фнкциональные части: фиксированная форсунка для
большого пламени и устанавливаемая форсунка для
небольшого пламени.
Подключение к газовой сети
• Подключите газовую плиту к газу в соответствии с
предписаниями местного дистрибьютора газа.
• Газовая плита с правой стороны снабжена подводом для
газа с внешней резьбой EN 10226-1 / -2 или EN ISO 228-1
(Зависит от предписаний по подключению каждой
отдельной страны) R1/2.
• Некоторые аппараты комплектуются подсоединением
для сжиженного газа с уплотнителем.
• При подключении необходимо придерживать подвод
R1/2, чтобы он не вращался.
• Для подключения подводок используются металлические
или неметаллические уплотнители.
Уплотнители могут подключаться только один раз.
• В случае использования неметаллического
уплотнителя, деформация сжатия не должна превышать
25%.
• К источнику газа аппарат подключается с помощью
сертифицированного гибкого шланга. Гибкий шланг не
должен касаться нижней стенки аппарата, а также
задней стенки и потолка духовки.
ВАЖНО: После подключения газовой плиты необходимо
проверить герметичность соединений.

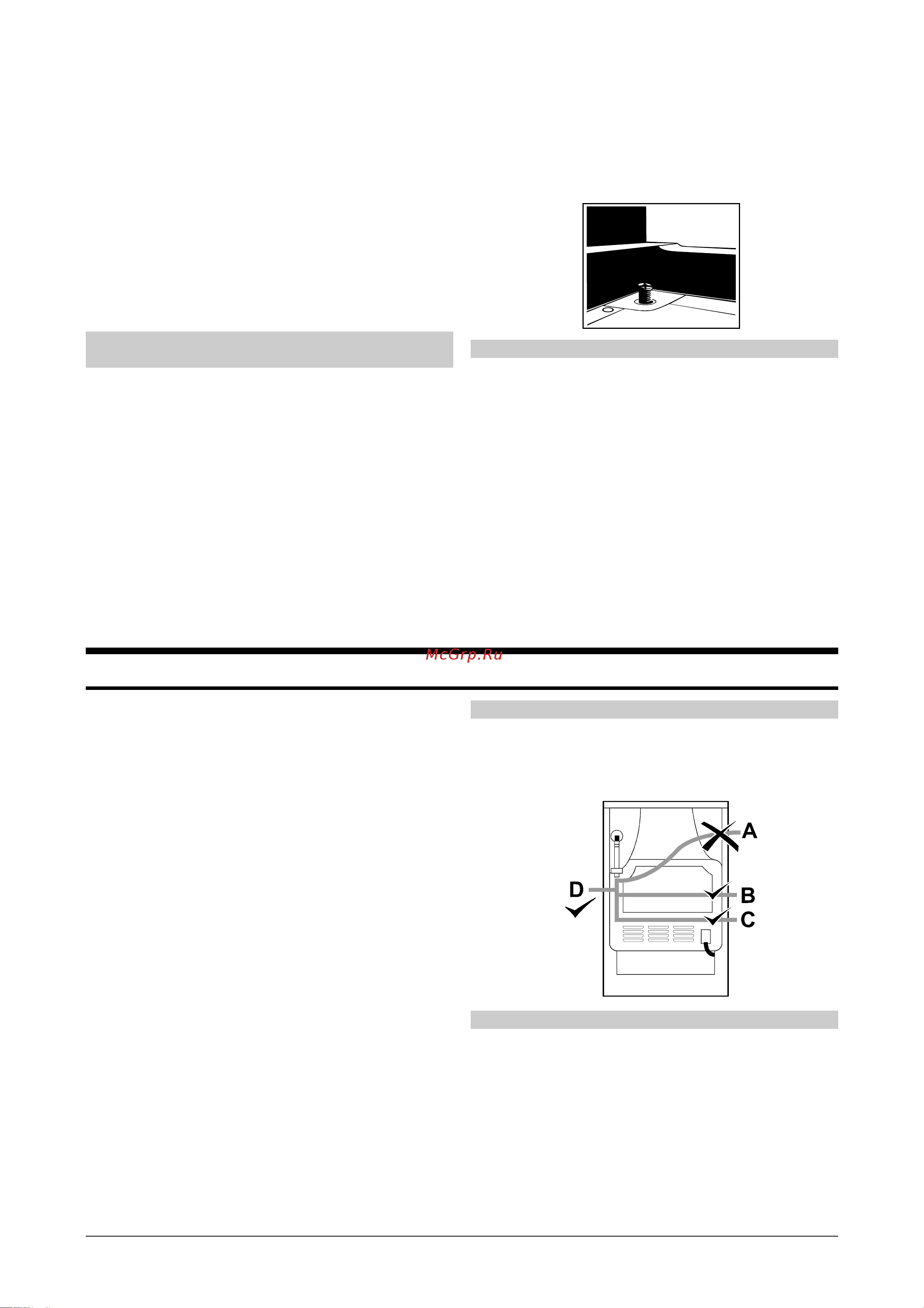

Подключение с помощью шланга
Если аппарат подключен с помощью гибкого шланга, не
допускается расположение шланга, обозначенное «A».
Если труба для подключения металлическая, допустима
также возможность A.
Начало работы
Используйте газовую плиту в соответствии с инструкциями.
Зажгите все горелки и проверьте стабильность пламени
при максимальной и минимальной установке. По
необходимости отрегулируйте подачу воздуха. Затем
потребителю объясните работу и управление, и вместе
прочитайте инструкции по работе.
