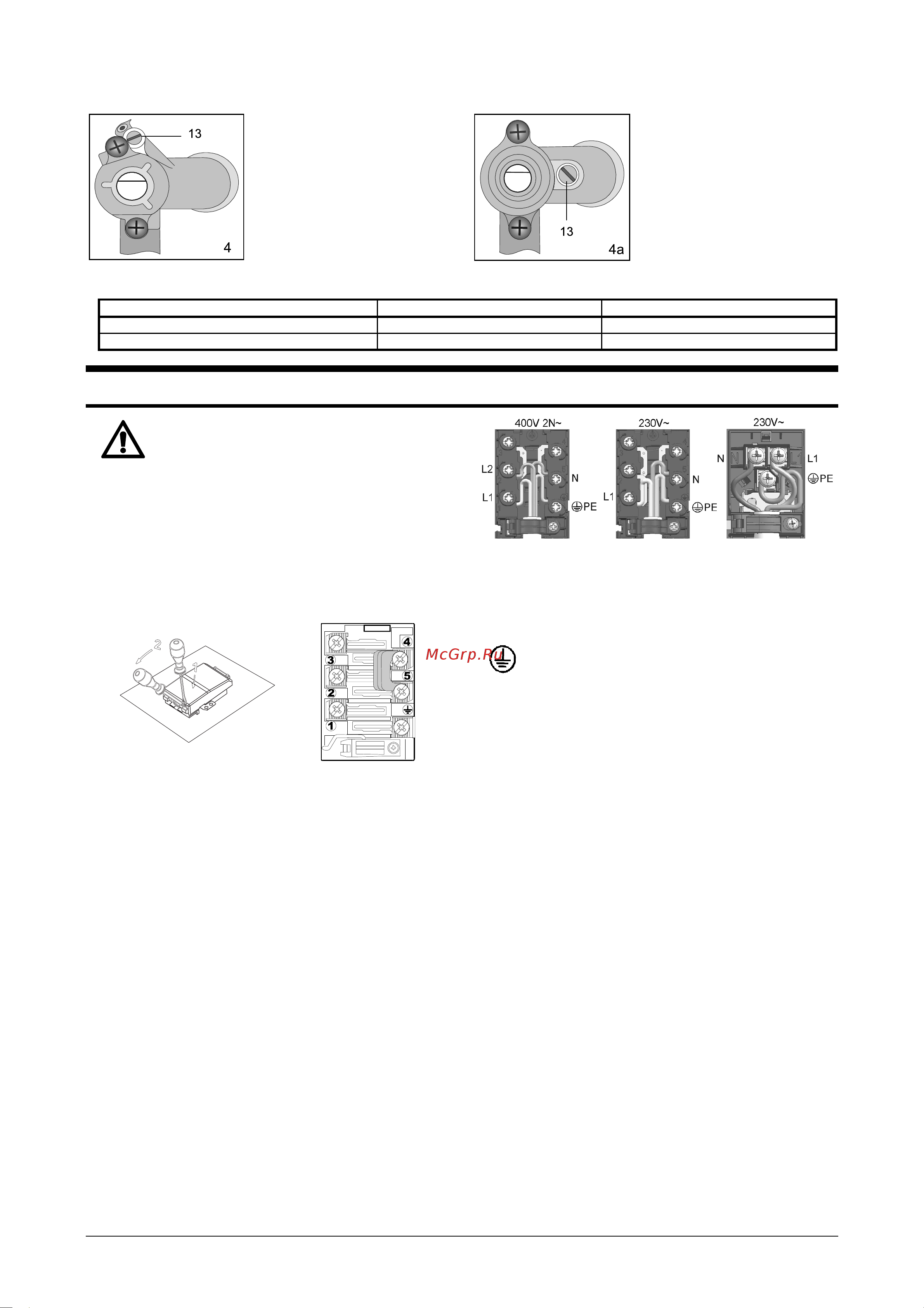

Защищённый газовый кран (рисунок 4)
13 Регулировочный
винт для минимальной
тепловой нагрузки
Незащищённый газовый кран (рисунок 4a)
13 Регуляционный винт
для минимальной
тепловой нагрузки
Элементы, которые должны быть заменены или установлены при переходе на другой вид газа.
Горелка Номер рисунка Обозначение элемента
Номинальная тепловая нагрузка
1, 3 5
Минимальная тепловая нагрузка
4, 4a 13
Электрическое подключение
Отключите клемму: клемму откройте с помощью
отвёртки и её осторожно сдвиньте вниз.
Электрическое подключение должны
производить только сервисные центры
или квалифицированный специалист!
Вследствие неправильного подключения части
аппарата могут повредиться, а в таком случае Вы не
имеете права на гарантийное обслуживание!
Присоединительное напряжение (230 В на N) должен
проверять специалист с помощью измерительной
установки!
Три мостика должны быть установлены соответственно
сетевому включателю.
• Перед подключением необходимо проверить, совпадает
ли напряжение, указанное в табличке, с действительным
сетевым напряжением.
• Длина соединительного кабеля должна составлять 1,5 м
чтобы легко можно было подключить аппарат, прежде
чем его поместите к стене.
• Защитный провод должен быть отмерен таким образом,
что при отказе растягивающей разгрузки он был
нагружен позднее чем провод под напряжением.
Порядок
• На задней стороне аппарата с помощью отвёртки
откройте крышку клеммы. При этом с помощью отвёртки
освободите элементы защелки, размещенные слева и
справа на нижней стороне клеммы.
• Соединительный кабель должен обязательно проходить
через разгрузочную установку, которая защищает кабель
от извлечения.
• Подключение необходимо произвести в соответствии с
одной из возможностей, указанной на рисунке. При
различных напряжениях необходимо заново установить
соответствующие мостики!
• Разгрузочную установку крепко привинтите и закройте
крышку.
Цвета проводов
L1, L2, L3 = внешние провода, которые ведут напряжение.
Как правило, цвет проводов: чёрный, чёрный, коричневый.
N = нейтральный провод
Как правило, цвет провода: синий.
Обратите внимание на правильное N-подключение!
PE = защитный провод
Цвет провода: зелено-жёлтый
