Руководство по эксплуатации, установке и подключению
42
Таблица сопл
Тип, давление газа Маленькая горелка Нормальная
горелка
Большая горелка Мини-вок
Станда-ртная Экс-пресс
Число Воббе max min max min max min max min max min
Природный газ H
Wo=45,7÷
54,7 MJ/ m
3
,
Номинальная
тепловая нагрузка,
кВт
1 0,36 1 0,36 1,90 0,46 3 0,76 3,3 1,56
Природный газ E , Расход, л/ч 95,21 34,4 95,21 34,4 180,9 43,8 285,64 72,4 314,2 148,5
Природный газ E+
Wo=40,9÷
54,7 MJ/m
3
Обозначение
форсунки
(1/100 мм)
77 - 78 - 104 - 129 - 134
•
G20,
p=20mbar
Шифр форсунки 162081 162082 162083 162084 162086
Сжиженный газ 3+,
3B/P
Wo=72,9÷
Номинальная
тепловая нагрузка,
кВт
1 0,36 1 0,36 1,90 0,46 3 0,76 3,3 1,56
87,3MJ/m
3
Расход, г/ч 71,7 26,2 71,7 26,2 138,1 33,4 215,0 55,3 239,9 113,4
G30
p=30 mbar
Обозначение
форсунки
(1/100 мм)
50 29/24 50 29/24 69 33/26 87 43/33 91 57/57
Шифр форсунки 162162 162162 162164 162165 162167
Природный газ H
Wo=45,7÷
54,7 MJ/ m
3
,
Номинальная
тепловая нагрузка,
кВт
1 0,36 1 0,36 1,90 0,46 3 0,76 3,3 1,56
G20, Расход, л/ч 95,21 34,4 95,21 34,4 180,9 43,8 285,64 72,4 314,2 148,5
p=13mbar Обозначение
форсунки
(1/100 мм)
85 - 85 - 1,15 - 145 - 152
•
Шифр форсунки 609272 162169 162171 162172 162174
Встроены форсунки для сжиженного газа. Для местного и природного газа необходимо установить их на отверстии трубы в
соответствии с расходом газа (отвинтить макс. 1,5 оборота от насадки).
Обозначения сопла для минимума зависит от производителя. Первая цифра действительна для IMIT, а другая для
COPRECI.
Мощности горелок указаны с учетом тепловые значения Hs.
Внимание: эти работы может произвести только специалист, уполномоченный дистрибьютором газа или
уполномоченным сервисом!
Подключение аппарата к другому типу газа
• Перед подключением отключите аппарат от электросети.
• Замените форсунки для номинальной тепловой нагрузки
на соответствующие форсунки для нового вида газа (см.
таблицу);
• Форсунку для минимальной тепловой нагрузки
отвинчивайте до тех пор, пока не достигнете
минимальной тепловой нагрузки.
• Форсунку для минимальной нагрузки не отвинчивайте
больше чем на 1,5 оборота.
После подключения плиты:
• переклейте старую наклейку на новую с
соответствующими изменениями,
• проверьте функциональность и герметичность аппарата.
Устанавливаемые элементы
Устанавливаемые элементы горелок доступны после
демонтажа панели управления, а устанавливаемые
элементы духовки и инфра горелок после демонтажа
панели управления и горелок.
• Снимите несущую решётку и покровы горелок с короной
• Снимите кнопки управления
• Отвейте нижние прикрепляющие винты панели
управления и её снимите.

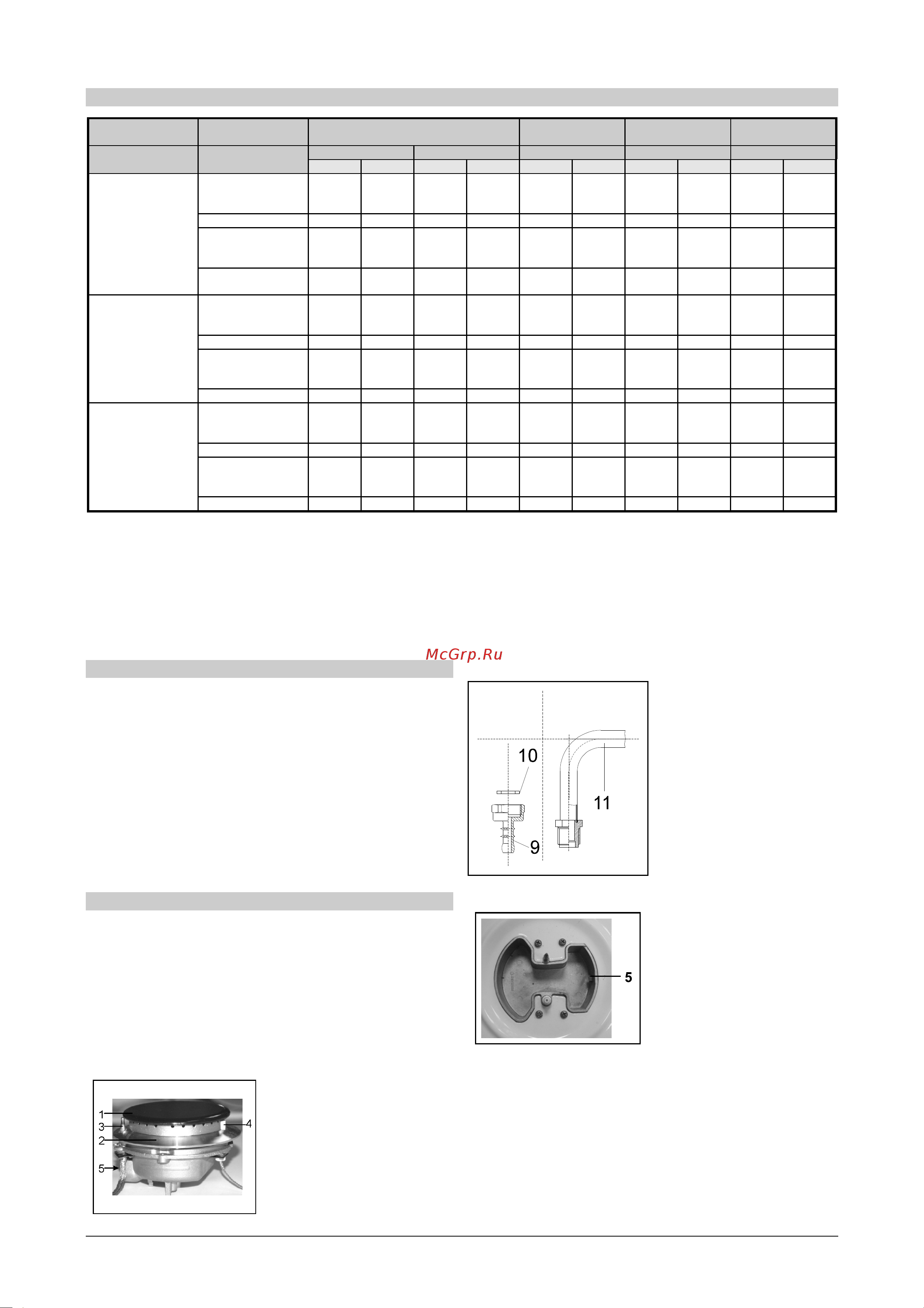

Горелка (рисунок 1)
1
1 Крышка коронки горелки
2 Коронка горелка с
носителем крышки горелки
3 Термоэлемент (только в
некоторых моделях)
4 Свечка электроподжига
5 Форсунка
Устройство для подключения к жидкому газу (рисунок 2)
9 Патрубок для
сжиженного газа
(Зависит от
предписаний по
подключению каждой
отдельной страны)
10 Уплотнитель
11 Насадка EN 10226-1 / -2
или EN ISO 228-1
(Зависит от
предписаний по
подключению каждой
отдельной страны) R1/2.
Мини-вок (рисунок 3)
5 форсунка
2
2
3
