19

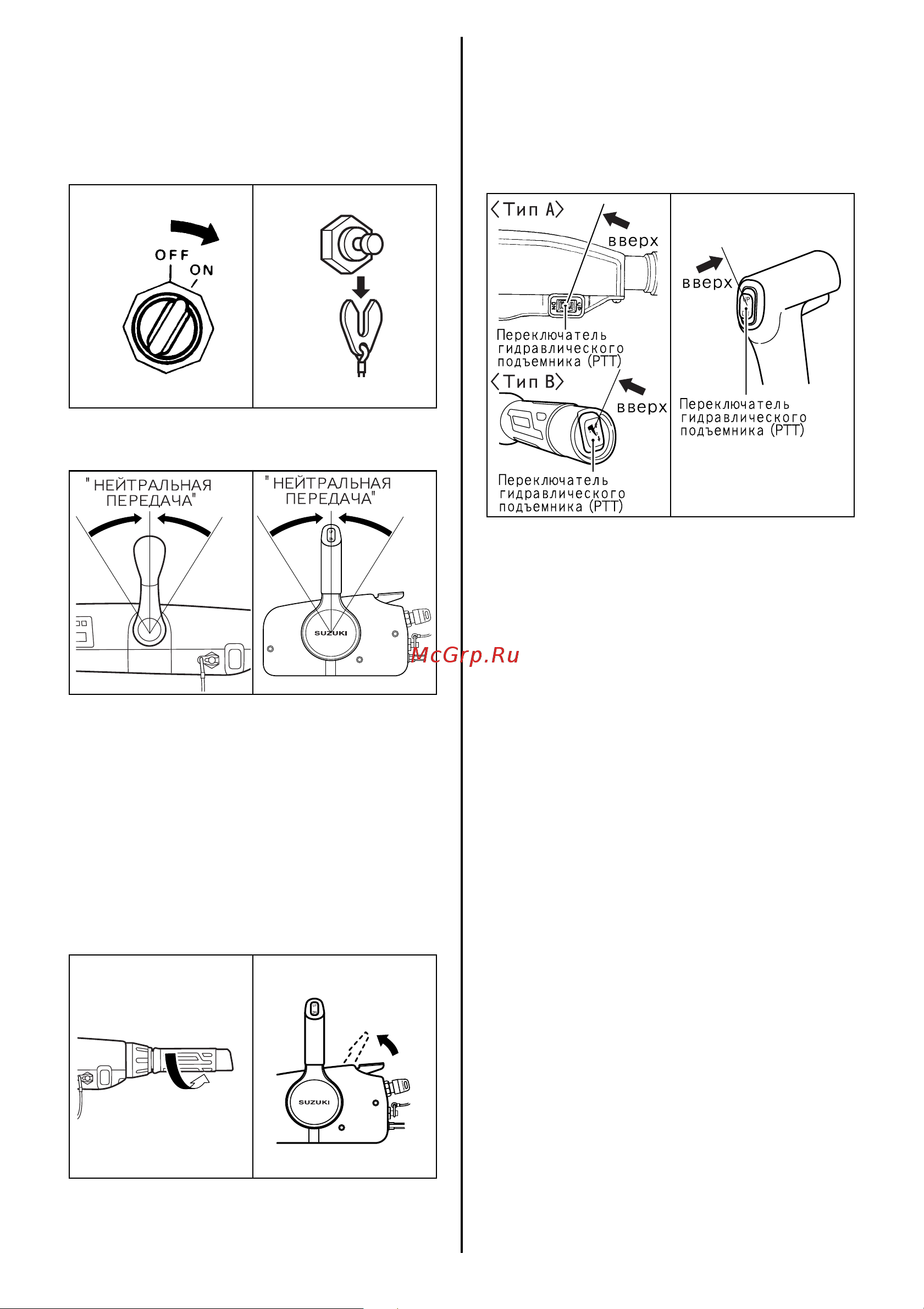

ОТМЕНА НАСТРОЙКИ ПРЕДЕЛЬНОГО
ПОЛОЖЕНИЯ ОТКИДКИ
1. Поверните ключ замка зажигания в
положение “ON” (ВКЛ).
2. Вытяните блокировочную пластину
аварийного выключателя.
3. Установите нейтральную передачу.
4. Модели с дистанционным управлением:
При включенной нейтральной передаче,
передвигайте рычаг прогрева вверх, пока не
прозвучит однократный сигнал
предупредительного зуммера.
Модель с управлением на румпеле:
Поворачивайте рукоятку управления
дросселем до тех пор, пока не прозвучит
однократный сигнал зуммера
.
5. Нажмите и удерживайте в нажатом
положении сторону “UP” (ВВЕРХ)
переключателя гидроподъемника PTT в
течение трех секунд; прозвучат два коротких
сигнала зуммера, указывая на то, что
настройка была отменена
.
6. Верните дроссель в полностью закрытое
положение.
УСТАНОВКА ПРЕДЕЛЬНОГО
ПОЛОЖЕНИЯ ОТКИДКИ
7. Нажмите сторону “UP” (ВВЕРХ)
переключателя гидроподъемника PTT, чтобы
добиться оптимального положения полной
откидки для данной лодки.
8. Поверните ключ замка зажигания в
положение “ON” (ВКЛ).
9. Вытяните блокировочную пластину
аварийного выключателя.
10.Убедитесь в том, что на двигателе установлен
режим “Neutral” (Нейтраль).
11. Модели с дистанционным управлением:
При включенной нейтральной передаче,
передвигайте рычаг прогрева вверх, пока не
прозвучит однократный
сигнал
предупредительного зуммера.
Модель с управлением на румпеле:
Поворачивайте рукоятку управления
дросселем до тех пор, пока не прозвучит
однократный сигнал зуммера.
12.Нажмите сторону “UP” (ВВЕРХ)
переключателя гидроподъемника PTT три
раза в течение трех секунд. Прозвучит
однократный короткий сигнал
предупредительного зуммера, указывая на то,
что настройка была выполнена.
