20
13.Верните дроссель в полностью закрытое
положение и установите блокировочную
пластину в аварийный выключатель.
Нажимая переключатель гидроподъемника
PTT, несколько раз выполните полную
откидку и полное опускание мотора и
убедитесь в том, что надлежащим образом
заданы как предельный угол наклона
опускания, так и предельное положение
откидки.

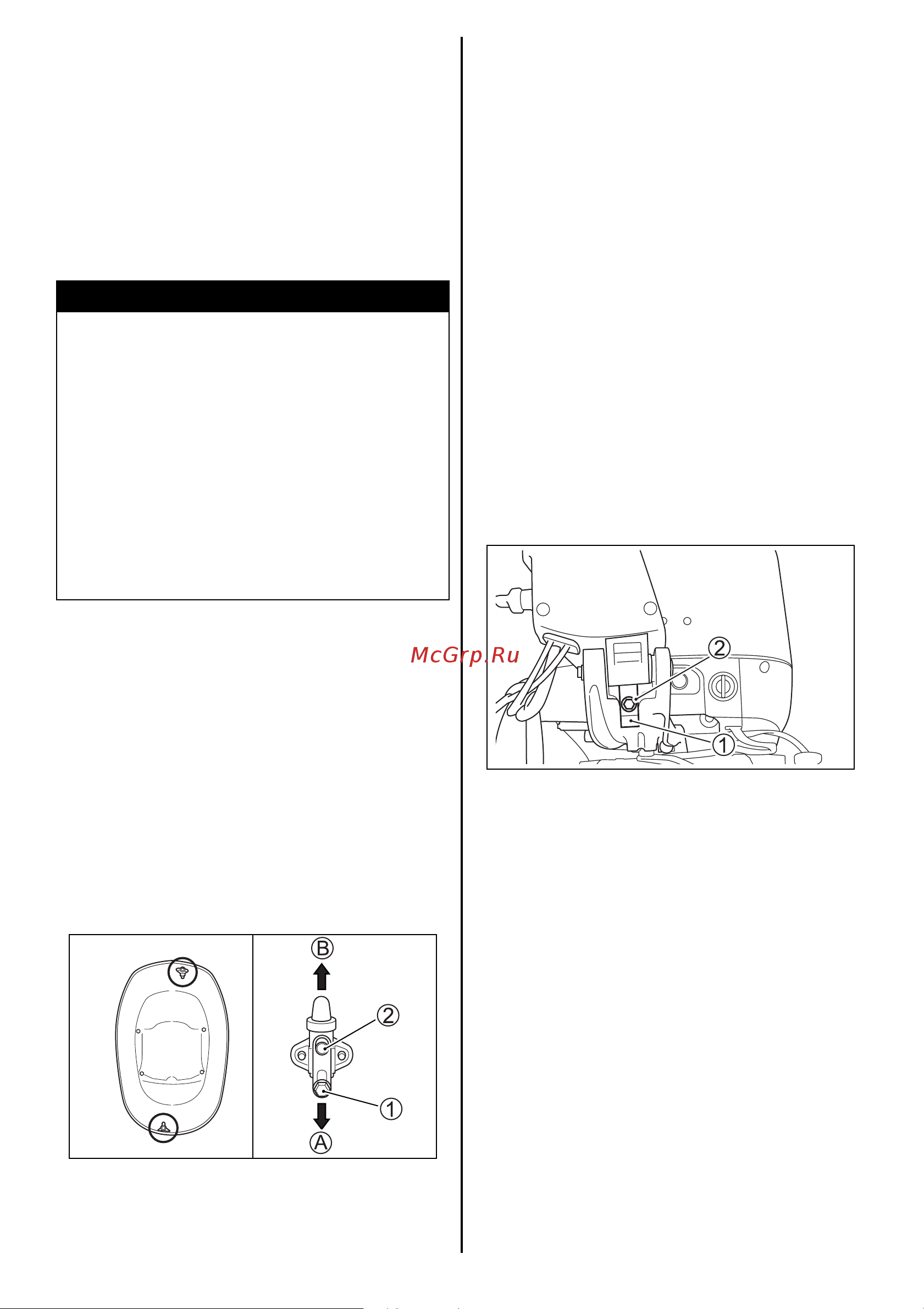

Регулировка жесткости фиксации крышки
мотора
Если Вам кажется, что крышка мотора
фиксируется слишком слабо, Вы можете
затянуть крепежные болты:
1. Отверните болты 1.
2. Отрегулируйте скобы 2. Чтобы увеличить
жесткость фиксации, переместите скобы в
направлении A, чтобы ослабить – в
направлении B.
3. Затяните болты.
ПРЕДУПРЕЖДЕНИЕ
Установка предельного положения откидки
не предотвратит полную откидку и касание
мотора с нижней установочной плитой
мотора в случае удара на высокой скорости
нижней части мотора о какой-либо предмет.
Подобная откидка мотора может привести к
повреждению мотора и лодки и причинить
травмы находящимся в лодке людям.
Не позволяйте находящимся в лодке людям
приближаться к
мотору во время управления
мотором на высокой скорости.
РЕГУЛИРОВКА УГЛА РУМПЕЛЬНОЙ
РУКОЯТКИ
МОДЕЛИ С УПРАВЛЕНИЕМ НА
РУМПЕЛЕ <Тип B>
Чтобы отрегулировать угол отклонения
румпельной рукоятки от горизонтали,
используйте стопор и болт, включенный в пакет
поставки румпельной рукоятки.
Румпельная рукоятка может регулироваться с
установкой в три позиции.
Чтобы отрегулировать угол румпельной
рукоятки:
1. Когда стопор не используется, румпельная
рукоятка установлена на самый малый угол
отклонения от горизонтальной плоскости.
Если вы хотите увеличить угол, поднимите
румпельную
рукоятку, чтобы установить
стопор.
2. Выберите направление стопора 1, чтобы
установить его на кронштейн румпельной
рукоятки, и надежно затяните болт 2.
3. После того как вы вернете румпельную
рукоятку вниз, проверьте угол румпельной
рукоятки на предмет удобства управления
водителем.
ЗАМЕЧАНИЕ
• Когда стопор установлен толстой стороной
вверх, румпельная рукоятка будет
установлена на самый большой угол
отклонения от
горизонтали.
• Когда стопор установлен тонкой стороной
вверх, румпельная рукоятка будет
установлена на средний угол отклонения от
горизонтали.
• Когда стопор не используется, румпельная
рукоятка будет установлена на самый малый
угол отклонения от горизонтали.
