СИСТЕМА
ПРЕДУПРЕДИТЕЛЬНОЙ
СИГНАЛИЗАЦИИ
Эта система разработана для того, чтобы
предупреждать пользователя о возникновении
нештатных ситуаций, которые могут привести к
повреждению мотора.

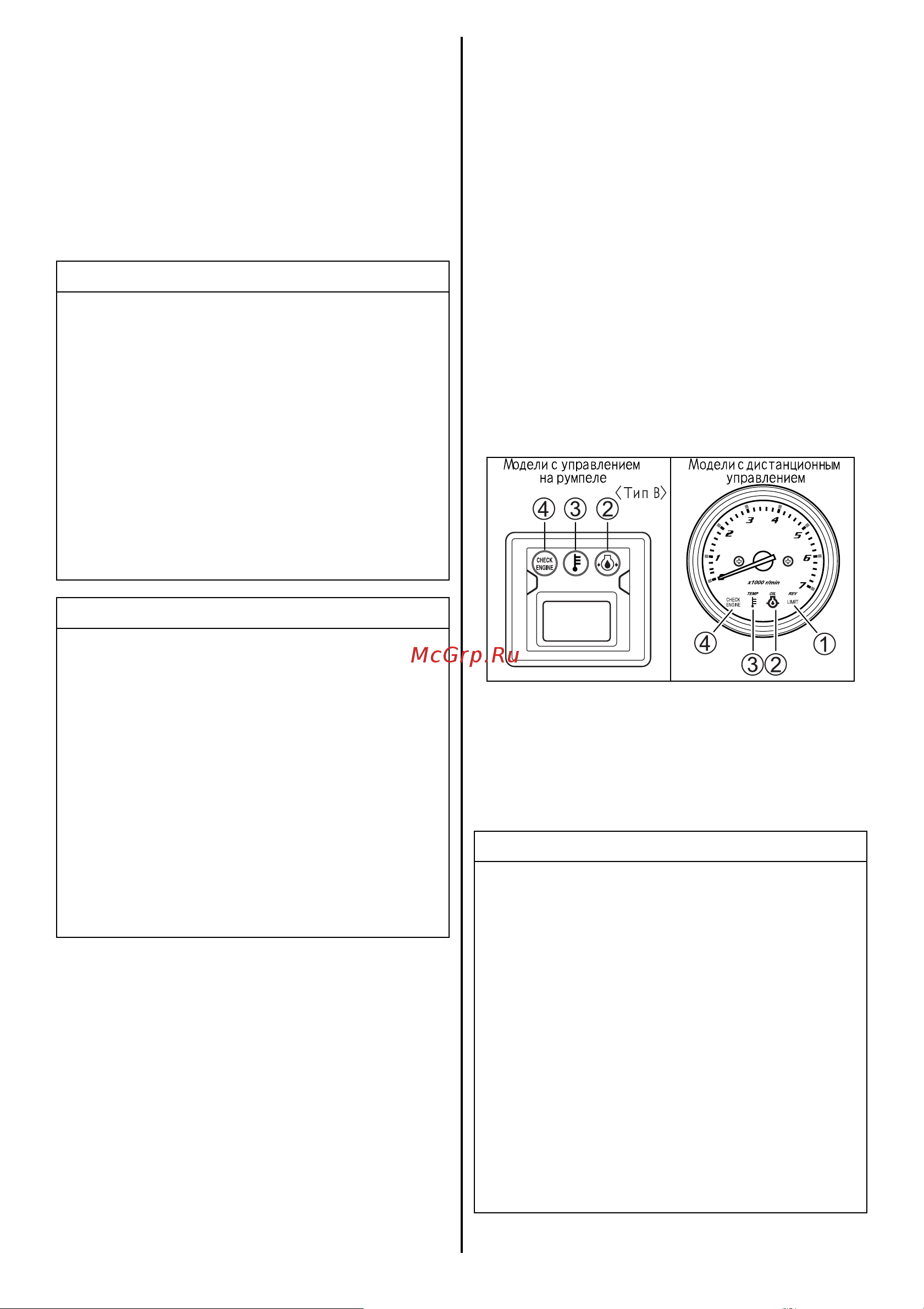

Проверка индикации
Модели с дистанционным управлением
Каждый раз при повороте ключа зажигания в
положение «Вкл», вне зависимости от состояния
мотора, на мониторе тахометра на короткое
время загораются четыре лампочки: 1 (REV
LIMIT) ограничитель оборотов, 2 (OIL)
давление масла, 3 (TEMP) температура
двигателя, 4 (CHECK ENGINE) проверка
мотора, а также в течение 2 или более секунд
звучит сигнал зуммера.
УВЕДОМЛЕНИЕ
Ваш подвесной мотор может получить
повреждения, если вы будете полагаться
исключительно на систему
предупредительной сигнализации для
привлечения внимания к неполадкам,
которые могут возникать, или указания на
необходимость проведения технического
обслуживания.
Чтобы избежать повреждения подвесного
мотора, регулярно осматривайте его и
выполняйте его техническое обслуживание.
УВЕДОМЛЕНИЕ
Продолжение эксплуатации подвесного
мотора при сработавшей системе
предупредительной сигнализации может
привести к серьезному повреждению
подвесного мотора.
При срабатывании системы
предупредительной сигнализации во время
управления подвесным мотором как можно
быстрее заглушите мотор и устраните
проблему или обратитесь за помощью к
официальному дилеру водной техники
SUZUKI.
В течение 3 следующих секунд монитор-
тахометр будет показывать общее количество
часов работы мотора при помощи мигающих
ламп и положения стрелки.
После этого монитор-тахометр будет
автоматически установлен в режим ожидания и
будет показывать только текущие показания
работы мотора.
Модель с управлением на румпеле <Тип B>
Каждый раз при повороте ключа зажигания в
положение «Вкл», вне зависимости от состояния
мотора, на мониторе/индикаторе на короткое
время загораются три лампочки: OIL (масло) 2,
TEMP (температура двигателя) 3, CHECK
ENGINE (проверка мотора) 4, — а также в
течение первых 2 секунд звучит зуммерный
сигнал.
Модель с управлением на румпеле <Тип A>
Каждый раз при повороте ключа зажигания в
положение “ON” («ВКЛ»), вне зависимости от
состояния мотора, в течение первых двух секунд
звучит зуммерный сигнал.
УВЕДОМЛЕНИЕ
Если система предупредительной
сигнализации не работает правильно, вы
можете не получить предупреждение о
состоянии, которое может стать причиной
повреждения подвесного мотора.
Если при повороте ключа зажигания в
положение «Вкл» не загорается какая-либо из
лампочек или не слышится зуммерный
сигнал, это означает, что лампочка или
зуммер могут быть неисправны или в цепи
системы, возможно, произошел
сбой.
Обратитесь за консультацией к
официальному дилеру водной техники
SUZUKI.
