50
7. Проверьте уровень моторного масла.
ЗАМЕЧАНИЕ
Чтобы избежать неверных показаний,
проверяйте уровень масла только на холодном
двигателе.
8. Закрутите пробку масляного фильтра.
ЗАМЕЧАНИЕ
Утилизируйте отработанное масло
надлежащим способом. Не выбрасывайте его в
мусор и не выливайте на землю, в дренажные
системы или в воду.
ПРЕДУПРЕЖДЕНИЕ
Моторное масло может стать причиной травм
людей и домашних животных.
Повторяющийся, длительный контакт с
отработавшим моторным маслом может
привести к раку кожи. Даже краткий контакт
с отработанным маслом может вызвать
раздражение кожи.
• Держите свежее и отработанное масло в
недоступном для детей и домашних
животных месте.
• При обращении с маслом надевайте одежду
с длинным рукавом
и водонепроницаемые
перчатки.
• Если масло попадет на кожу, смойте его
мылом.
• Выстирайте любую испачканную маслом
одежду или ткань.
Трансмиссионное масло

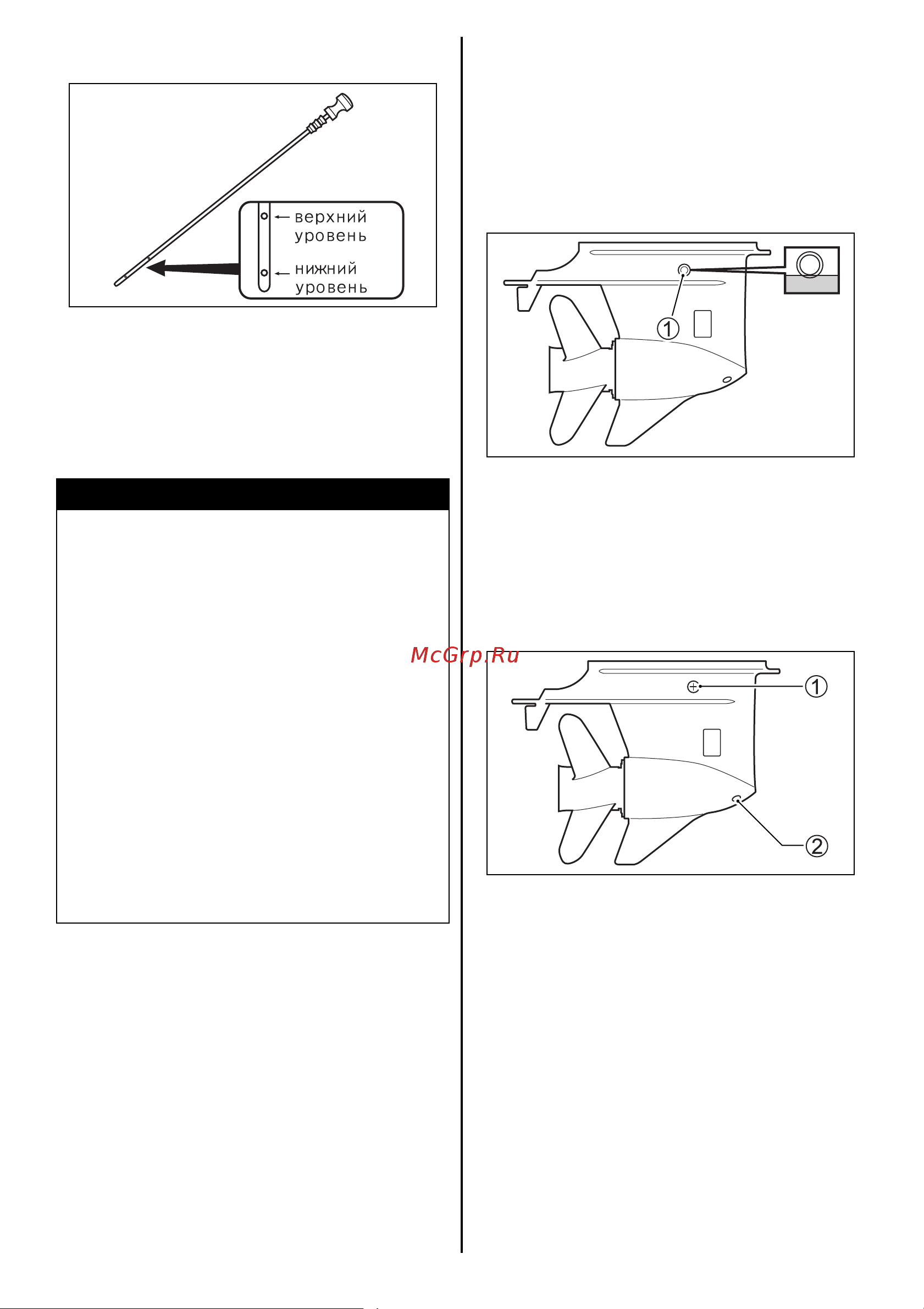

Для проверки уровня трансмиссионного масла
удалите пробку верхнего уровня 1 и посмотрите
в отверстие. Уровень масла должен быть на
нижней границе отверстия. Если уровень масла
ниже – добавьте рекомендованного масла до
достижения необходимого уровня. Затем снова
установите и затяните пробку.
Замена масла:
1. Убедитесь, что мотор находится в
вертикальном положении. Подставьте
емкость для слива отработанного масла.
2. Снимите пробку слива трансмиссионного
масла 2, затем удалите пробку
вентиляционного отверстия 1.
3. После того, как масло полностью вытечет,
вводите трансмиссионное масло указанного
типа через дренажное отверстие слива
трансмиссионного масла 2 до тех пор, пока
оно не начнет выходить наружу через
вентиляционное отверстие 1. Потребуется
приблизительно 850 мл масла.
4. Снова установите и затяните пробку
вентиляционного
отверстия 1, затем быстро
установите и затяните пробку слива
трансмиссионного масла 2.
