Suzuki DF90ATX [31/69] Проверка перед эксплуатацией
![Suzuki DF90ATX [31/69] Проверка перед эксплуатацией](/views2/1965313/page31/bg1f.png)
30

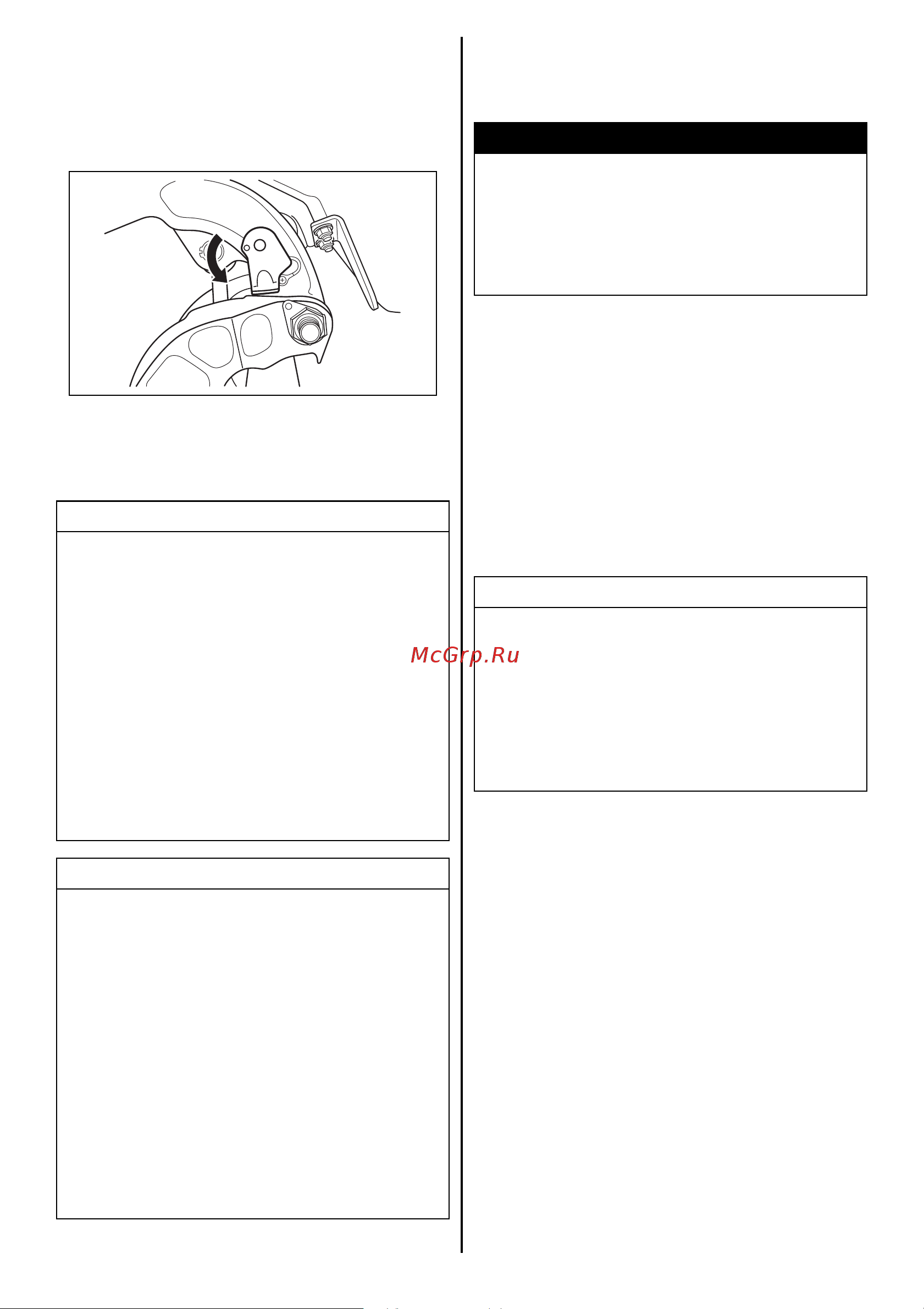

Чтобы установить фиксатор уклона:
1. Поднимите мотор при помощи системы
гидравлического подъемника.
2. Потяните фиксатор вниз, как показано на
рисунке.
3. Медленно опускайте мотор при помощи
системы гидравлического подъемника до тех
пор, пока он не упрется в фиксатор уклона.
ВНИМАНИЕ
Переключатель системы гидравлического
подъемника на дистанционном управлении
работает, даже когда ключ зажигания
находится в положении выключения. Если
кто-либо приведет переключатель в
действие, в то время как вы перемещаете
рычаг откидывания, вы можете получить
травму рук.
Не позволяйте никому приближаться к
переключателю системы гидравлического
подъемника, пока вы перемещаете рычаг
откидывания.
УВЕДОМЛЕНИЕ
Пользование рычагом откидывания в любых
ситуациях, кроме случаев, когда лодка
пришвартована или по-другому находится в
неподвижном состоянии, может привести к
ущербу.
Рычаг откидывания выпускает давление из
системы гидравлического подъемника и
должен использоваться, только когда лодка
находится в неподвижном состоянии. Не
используйте рычаг откидывания во время
транспортировки лодки и мотора на прицепе.
См. раздел «ТРАНСПОРТИРОВКА
НА
ПРИЦЕПЕ» в данном руководстве.
ПРОВЕРКА ПЕРЕД
ЭКСПЛУАТАЦИЕЙ
Важно убедиться в том, что лодка и мотор
находятся в хорошем состоянии и что они
надлежаще подготовлены на случай аварийной
ситуации.
Перед посадкой в лодку всегда выполняйте
следующие проверки:
• Убедитесь, что в наличии достаточно
топлива для предполагаемой поездки.
• Проверьте уровень масла.
Чтобы проверить уровень масла:
ЗАМЕЧАНИЕ
Чтобы избежать неточных показаний, всегда
проверяйте уровень
масла только на «холодном
двигателе».
ПРЕДУПРЕЖДЕНИЕ
Невыполнение проверки лодки и мотора
перед началом поездки может быть опасным.
Перед посадкой в лодку всегда выполняйте
проверки, описанные в данном разделе.
УВЕДОМЛЕНИЕ
Эксплуатация двигателя с недостаточным
количеством масла может привести к
серьезным повреждениям двигателя.
Перед каждой проверкой всегда проверяйте
уровень масла и доливайте масло при
необходимости.
