36
En caso de:
• aparatos equipados con cable sin enchufe: el enchufe debe ser de tipo “nor-
malizado”. Los cables deben conectarse de la siguiente forma: amarillo-verde
para la puesta a tierra, azul para el neutro y el hilo marrón para la fase. El
enchufe ha de conectarse a una adecuada toma de seguridad.
• aparato fijo sin cable de alimentación ni enchufe, ni de otro dispositivo que
asegure la desconexión de la red, con una distancia de apertura de los con-
tactos que permita la desconexión completa en las condiciones de la catego-
ría de sobretensión III.
Estos dispositivos de desconexión deben preverse en la red de alimentación
en conformidad con las reglas de instalación.
El cable de tierra amarillo/verde no debe ser interrumpido por el interruptor.
El fabricante se exime de toda responsabilidad en caso de que se incumplan las
normas de seguridad.
DESCARGA DE HUMOS
CAMPANA DE EVACUACIÓN EXTERNA EXTRACTORA
En esta versión, los humos y vapores son canalizados hacia el
ambiente exterior a través del tubo de descarga.
Para ello, el racor de salida de la campana debe conectarse.
mediante un tubo, a una salida externa.
El tubo de salida debe tener:
• un diámetro no inferior al del racor de la campana.
• una ligera inclinación hacia abajo (caída) en los tramos horizontales para evi-
tar que la condensación fluya hacia el motor.
• el número mínimo indispensable de codos.
• la longitud mínima indispensable para evitar vibraciones y reducir la capaci-
dad aspirante de la campana.
Es necesario aislar la tubería si pasa a través de ambientes fríos.
Para impedir retornos de aire desde el exterior, hay una válvula de no-retorno
en presencia de motores con 800 m3/h o superiores.
Desviación para Alemania:
cuando la campana de cocina y los equipos alimentados con energía diferentes de
la eléctrica están funcionando simultáneamente, la presión negativa en el local no
debe superar los 4 Pa (4 x 10-5 bares).
CAMPANA DE RECIRCULACIÓN INTERNA FILTRANTE
En esta versión, el aire pasa a través de los filtros de carbón
activo para ser purificado y reciclado en el ambiente.
Controle que los filtros de carbón activo estén montados en
la campana; si no es así, móntelos tal como se indica en las
instrucciones de montaje.
En esta versión, la válvula de no-retorno no debe estar montada; des-
móntela si está presente en el racor de salida del aire del motor.
INSTRUCCIONES DE MONTAJE
parte reservada al personal cualicado
La campana puede instalarse en diferentes conguraciones.
Las fases de montaje generales valen para todas las instalaciones,
mientras que para la instalación especíca deben seguirse las indi-
caciones precisas correspondientes.
FUNCIONAMIENTO
CUÁNDO HAY QUE ENCENDER LA CAMPANA?
Encienda la campana al menos un minuto antes de comenzar a cocinar para
transportar los humos y vapores hacia la superficie de aspiración.
Cuando finalice la cocción, deje en funcionamiento la campana hasta que se
aspiren todos los vapores y los olores; con la función Temporizador, es posible
configurar el apagado automático de la campana después de 15 minutos de
funcionamiento.
QUÉ VELOCIDAD SELECCIONAR?
I velocidad: mantiene el aire limpio con bajos consumos de energía eléctrica.
II velocidad: condiciones normales de uso.
III velocidad: presencia de olores fuertes y de vapores.
IV velocidad: eliminación rápida de olores y vapores.
CUÁNDO LAVAR O CAMBIAR LOS FILTROS?
Los filtros metálicos deben lavarse cada 30 horas de uso.
Los filtros de carbón activo deben sustituirse cada 3-4 meses en función del uso
de la campana.
Para más detalles, consulte el cap. “MANTENIMIENTO”.

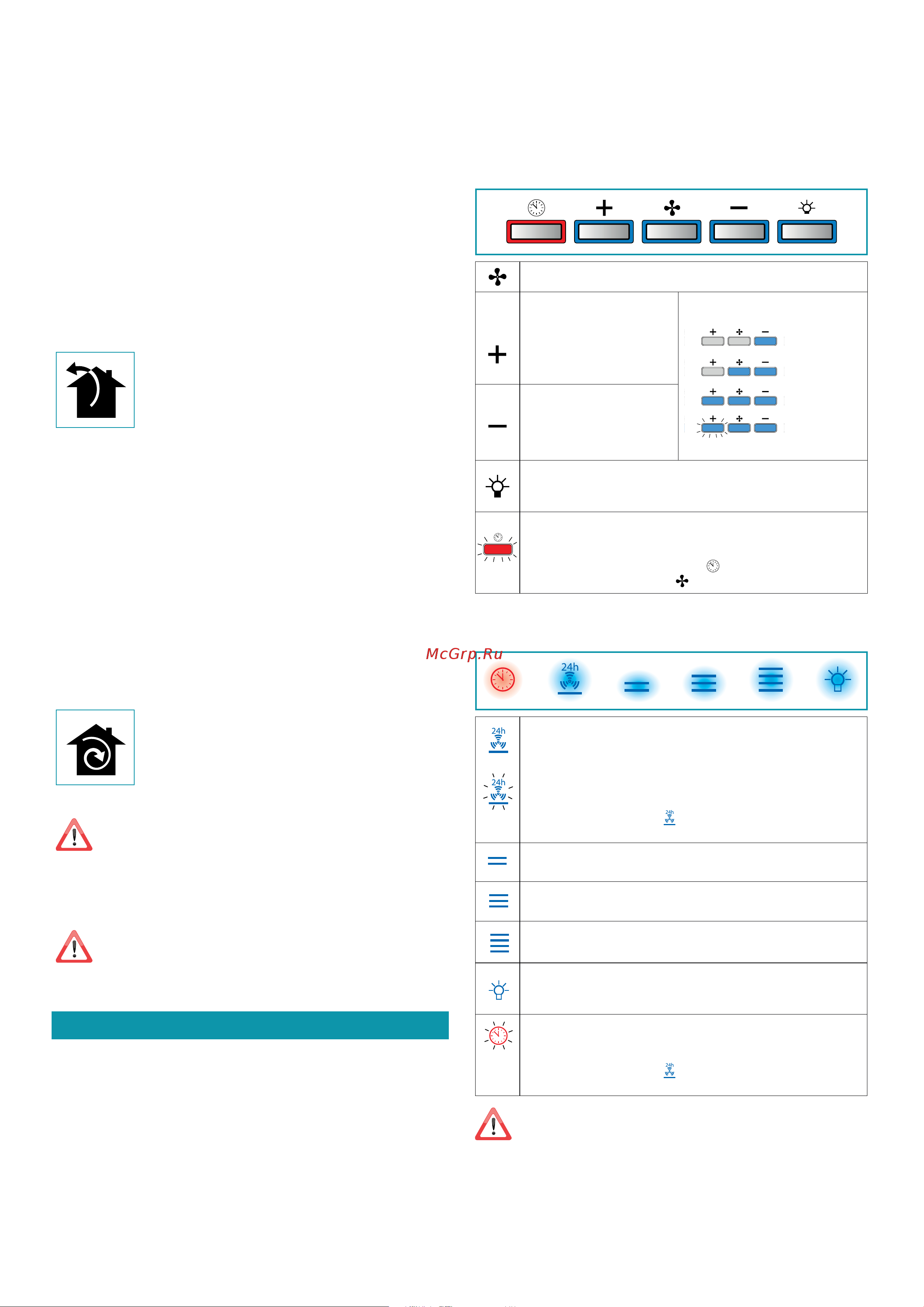

PANEL DE MANDOS ELECTRÓNICO (
GRUPPO INCASSO
, Green Tech)
Motor ON/OFF
Aumento de la velocidad
de 1 a 4
La velocidad 4 se activa solo
por algunos minutos, des-
pués de activa la velocidad 3.
Los led presentes en los botones in-
dican las velocidades:
Velocidad 1
Velocidad 2
Velocidad 3
Velocidad 4
(led "+" intermitente)
Reducción de la velocidad
de 4 a 1
Encendido / Apagado luz
Impulso breve: encendido y apagado de la luz
Impulso largo: cambio de tono de la luz de 2700K - 5600K
TIMER (Led rojo intermitente)
Apagado automático tras 15 min.
La función se desactiva (Led rojo apagado) si:
- Se presiona otra vez la tecla TIMER (
).
- Se presiona la tecla ON/OFF (
).
PANEL DE MANDOS TÁCTIL (GRUPPO INCASSO MURANO)
ON/OFF (led blu jo)
Encendido/apagado del motor y Vel1
ON/OFF (led blu intermittente)
Si se presiona durante más de 3 segundos, activa el ciclo de 24 h (1h
ON -> 3h OFF -> 1h ON) La función se desactiva si:
- Se apaga el motor (botón
).
- Después 24h
Activación de la Velocidad 2
Activación de la Velocidad 3
Activación de la Velocidad 4 solo durante unos minutos, des-
pués de activa la velocidad 3
Encendido / Apagado luz
Impulso breve: encendido y apagado de la luz
Impulso largo: cambio de tono de la luz de 2700K - 5600K
TIMER (Led rojo intermitente)
Apagado automático tras 15 min.
La función se desactiva (Led rojo apagado) si:
- Se apaga el motor (botón ).
- Si cambia la velocidad.
Si el panel de mandos está totalmente inactivo, antes de contactar
con el servicio de asistencia técnica, corte temporalmente
(unos 5”) la alimentación eléctrica al electrodoméstico, en lo posible, a
través del interruptor general, para restablecer el funcionamiento
normal. Si este procedimiento no resulta eficaz, póngase en contacto con el ser-
vicio de asistencia técnica.
