61
DANSK
Den gule/grønne jordledning må ikke afbrydes af kontakten.
Fabrikanten fralægger sig ethvert ansvar, hvis sikkerhedsforskrifterne ikke over-
holdes.
RØGAFTRÆK
EMHÆTTE MED EKSTERN UDLEDNING UDSUGENDE
På denne version ledes røg og dampe fra køkkenet ud i det fri
gennem et udledningsrør.
Til dette formål skal udgangen på emhætten være forbundet
til et eksternt udtag via en rørføring.
Røret til udtaget skal opfylde følgende betingelser:
• Diameteren skal som minimum svare til den på emhættens samlestykke.
• Der skal være en svag hældning nedad (fald) i de vandrette sektioner for at
forhindre kondens i at flyde tilbage til motoren.
• Det mindst mulige antal krumninger.
• Udtaget skal udføres med den mindst mulige længde, for at forhindre vibra-
tioner og forringelse af kapaciteten.
Det er nødvendigt at isolere rørføringen, hvis den passerer kolde rum.
For at forhindre luft udefra i at trænge ind, er der placeret en kontraventil når
der er installeret motorer med en kapacitet på 800m3/t eller derover.
Afvigelse for Tyskland:
Når emhætten og apparater, der forsynes med anden energi end strøm, er i drift sam-
tidig, må det negative tryk i lokalet ikke overstige 4 Pa (4 x 10-5 bar).
EMHÆTTE MED INTERN RECIRKULATION FILTRERENDE
I denne version, passerer luften gennem kulfiltre for at blive
renset og recirkuleres derefter tilbage i køkkenet.
Kontroller, at filtrene med aktivt kul er monterede på emhæt-
ten, i modsat fald monteres de, som angivet i monteringsvej-
ledningen.
I denne version skal kontraventilen ikke monteres: Fjern den hvis den
allerede er placeret på motorens luftudtag.
MONTERINGSVEJLEDNING
Afsnit forbeholdt kvaliceret personale
Emhætten kan installeres med forskellige kongurationer.
De generelle installationstrin er gældende for alle anlæg; følg i ste-
det når det er anført den relevante fase vedrørende den ønskede
installation.
FUNKTION
HVORNÅR SKAL EMHÆTTEN TÆNDES?
Tænd for emhætten mindst et minut før madlavningen påbegyndes, for at lede
røg og damp i retning af udsugningsfladen.
Lad emhætten fungerer indtil alle dampe og lugte er suget fuldstændigt ud ef-
ter madlavning: Med funktionen Timer er det muligt at indstille en automatisk
slukning af emhætten efter 15 minutters funktion.
HVILKEN HASTIGHED SKAL MAN VÆLGE?
Hastighed I: Holder luften ren med et lavt energiforbrug.
Hastighed II: Almindelige brugsbetingelser.
Hastighed III: Tilstedeværelse af kraftig lugt og røg.
Hastighed IV: Hurtig udluftning af lugt og damp.
HVORNÅR SKAL FILTRENE VASKES ELLER SKIFTES?
Metalfiltre skal rengøres efter hver 30 timers brug.
De aktive kulfiltre skal udskiftes hver 3-4 måned, afhængig af brugen af emhæt-
ten.
For yderligere informationer ser kapitlet “VEDLIGEHOLDELSE”.

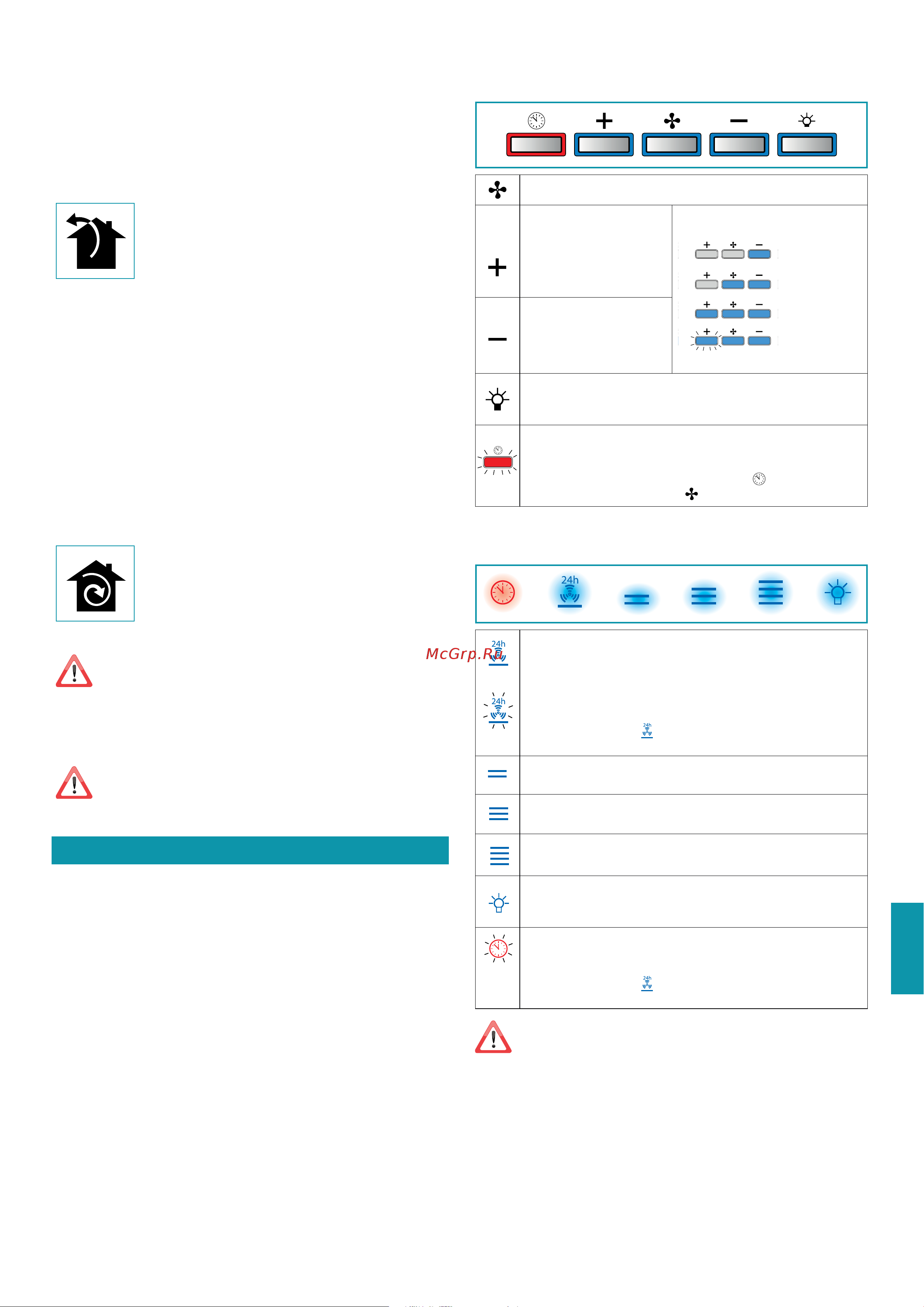

ELEKTRONISK KONTROLPANEL
(GRUPPO INCASSO, Green Tech)
Motor ON/OFF
Forøgelse af hastigheden
fra 1 til 4
Hastighed 4 er kun aktiv i
nogle få minutter, herefter
aktiveres hastighedstrin 3.
Hastighederne er angivet med lys-
dioder på tasterne:
Hastighed 1
Hastighed 2
Hastighed 3
Hastighed 4
(blinkende led "+")
Reduktion af hastigheden
fra 4 til 1
Tænd/sluk lys
Kort impuls: Tænd og sluk lys
Lang impuls: Skiftende nuancer af lys 2700K-5600K
TIMER (Rød blinkende led)
Autosluk efter 15 min.
Funktionen deaktiveres (rød led slukket) hvis:
- Der trykkes en anden gang på tasten TIMER (
).
- Der trykkes på tasten ON/OFF (
).
KONTROLPANEL TOUCH (GRUPPO INCASSO MURANO)
ON/OFF
Tænd/sluk af motor og hastigehd1.
ON/OFF (Rød blinkende led)
Hvis der trykkes i mere end 3 sekunder aktiveres 24t cyklus (1t TIL ->
3t FRA -> 1 time TIL) Funktionen deaktiveres (rød led slukket) hvis:
- Motoren slukker (tast ).
- Efter 24h
Aktivering hastighed 2
Aktivering hastighed 3
Aktivering hastighed 4 kun i få minutter, herefter aktiveres ha-
stighedstrin 3
Tænd/sluk lys
Kort impuls: Tænd og sluk lys
Lang impuls: Skiftende nuancer af lys 2700K-5600K
TIMER (Rød blinkende led)
Autosluk efter 15 min.
Funktionen deaktiveres (rød led slukket) hvis:
- Motoren slukker (tast ).
- Hastigheden ændres.
Hvis betjeningsboksen er fuldstændig inaktiv, afbrydes den
elektriske forsyning midlertidigt (ca. 5 minutter), inden du
kontakter den tekniske serviceafdeling. Efterfølgende aktiveres
hovedafbryderen for at genoprette den normale funktion.
Hvis dette ikke har nogen effekt, kontaktes den tekniske serviceafdeling.
