24
En général, quand la hotte de cuisine est située au-dessus d'un plan de cuisson
à gaz, cette distance doit être d'au moins 65 cm (25,6''). Cependant, sur la base
de la norme EN60335-2-31, la distance minimum entre le plan de cuisson et
la partie inférieure de la hotte peut être réduite à la hauteur indiquée dans les
instructions de montage.
Si les instructions de la table de cuisson au gaz spécient une distance supé-
rieure, il faut en tenir compte.
Ne pas installer la hotte à l’extérieur et ne pas l’exposer à des agents atmosphé-
riques (pluie, vent, etc.).
BRANCHEMENT ÉLECTRIQUE
(partie réservée uniquement à un personnel qualié)
Avant d'eectuer toute opération sur la hotte, débrancher l'appa-
reil du réseau électrique.
Veiller à ce que les ls électriques à l'intérieur de la hotte ne soient
pas débranchés ou coupés:
dans le cas contraire, contacter le Centre d'Assistance le plus proche.
Pour le raccordement électrique contacter un personnel qualié.
Le raccordement doit être eectué conformément aux dispositions de lois
en vigueur.
Avant de raccorder la hotte au réseau électrique, contrôler que:
• la tension du secteur corresponde à celle reportée sur la plaque des données
qui se trouve à l'intérieur de la hotte;
• le circuit électrique soit aux normes et puisse supporter la charge de l'appa-
reil (voir la plaque des caractéristiques techniques située à l'intérieur de la
hotte);
• la che et le câble d'alimentation ne rentrent pas en contact avec des tempé-
ratures supérieures à 70 °C;
• l’installation d'alimentation soit munie d'un raccordement à la terre ecace
et correct, conformément aux normes en vigueur;
• la prise utilisée pour le branchement soit facilement accessible, une fois la
hotte installée.
En cas d':
• appareils équipés d'un câble sans che : la che à utiliser doit être
du type « normalisé ». Les ls doivent être raccordés de la ma-
nière suivante : le l jaune-vert doit pour la mise à la terre, le l bleu
pour le neutre et le l marron pour la phase.
La che doit être raccordée à une prise de sécurité adéquate.
• appareil xe dépourvu de câble d'alimentation et de che ou d'un autre dis-
positif qui assure la déconnexion du réseau, avec une distance d'ouverture
des contacts permettant la déconnexion complète dans les conditions de la
catégorie de surtension III.
Ces dispositifs de déconnexion doivent être prévus dans le réseau d'alimen-
tation conformément aux règles d'installation.
Le câble de terre jaune/vert ne doit pas être interrompu par l'interrupteur.
Le Fabricant décline toute responsabilité si les normes de sécurité ne sont pas
respectées.
ÉVACUATION DES FUMÉES
HOTTE À ÉVACUATION EXTÉRIEURE ASPIRANTE
Dans cette version, les fumées et les vapeurs sont envoyées
vers l'extérieur à travers un tuyau d'évacuation.
À cette n, le raccord de sortie de la hotte doit être raccordé
par un tuyau à une sortie extérieure.
Le tuyau de sortie doit avoir:
• un diamètre égal ou supérieur à celui du raccord de la hotte.
• une légère inclinaison vers le bas (chute) dans les tronçons horizontaux pour
éviter que la condensation ne reue dans le moteur.
• un nombre de coudes réduit au minimum.
• une longueur de conduit réduite au minimum pour éviter toute vibration et
réduire la capacité aspirante de la hotte.
Il est nécessaire d'isoler la tuyauterie si elle passe par des endroits non chauf-
fés.
Pour empêcher les retours d'air de l'extérieur, un clapet de non retour est ins-
tallé en présence des moteurs avec 800 m
3
/h ou supérieurs.
Déviation pour l'Allemagne:
quand la hotte de la cuisine et des appareils alimentés avec une énergie diérente
de l'énergie électrique sont en fonction simultanément, la pression négative dans la
pièce ne doit pas dépasser 4 Pa (4 x 10-5 bars).
HOTTE À RECIRCULATION INTÉRIEURE FILTRANTE
Dans cette version, l'air passe à travers les ltres au charbon
actif pour être purié et est recyclé dans la pièce.
Contrôler que les ltres au charbon actif soient montés sur la
hotte, sinon les appliquer comme indiqué dans les instruc-
tions de montage.
Dans cette version, le clapet de non retour ne doit pas être monté: le
retirer s'il est présent sur le raccord de sortie de d'air du moteur.
INSTRUCTIONS DE MONTAGE
partie réservée uniquement à un personnel qualié
La hotte peut être installée selon diverses congurations.
Les phases de montage génériques valent pour toutes les installa-
tions; par contre, là où il est spécié, suivre les phases correspon-
dant à la conguration désirée.
FONCTIONNEMENT
QUAND FAUTIL ALLUMER LA HOTTE?
Allumer la hotte au moins une minute avant de commencer à cuisiner pour
canaliser les fumées et les vapeurs vers la surface d'aspiration.
Au terme de la cuisson, laisser la hotte en fonction jusqu'à l’aspiration complète
de toutes les vapeurs et odeurs: grâce à la fonction Timer, il est possible de
programmer l'arrêt automatique de la hotte au bout de 15 minutes de fonc-
tionnement.
QUELLE VITESSE CHOISIR ?
I vitesse : maintient l'air pur avec de faibles consommations d'électricité.
II vitesse: conditions normales d'utilisation.
III vitesse: présence de fortes odeurs et vapeurs.
IV vitesse: élimination rapide des odeurs et vapeurs.
QUAND LAVER OU CHANGER LES FILTRES ?
Les ltres métalliques doivent être lavés après 30 heures d'utilisation.
Pour toute information supplémentaire, voir le chap. « ENTRETIEN ».

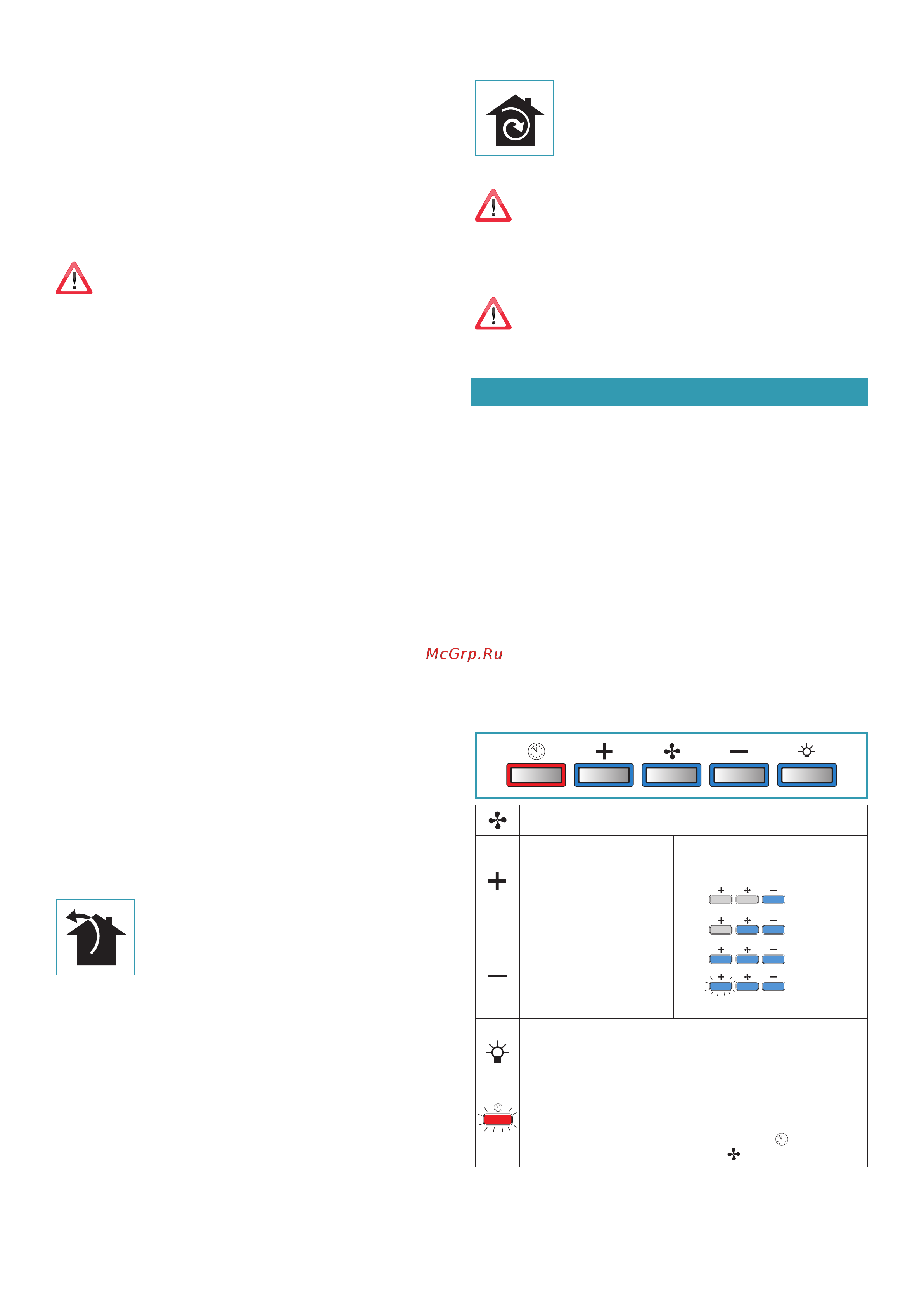

COMMANDE ÉLECTRONIQUE
Moteur ON/OFF
Augmentation de la
vitesse de 1 à 4
La vitesse 4 n'est activée que
pendant quelques minutes,
puis la vitesse 3 s'active.
Les vitesses sont signalées par
les lampes LED présentes sur les
touches:
Vitesse 1
Vitesse 2
Vitesse 3
Vitesse 4
(LED «+» clignotante)
Diminution de la
vitesse de 4 à 1
Allumage / extinction lumière
Pression brève: allume et éteint la lumière
Pression longue : changement couleur de lumière de 2700 K à
5600K
TIMER (LED rouge clignotante)
Arrêt automatique après 15 min.
La fonction se désactive (LED rouge éteinte) si:
- Vous appuyez une autre fois sur la touche TIMER (
).
- Si vous appuyez sur la touche ON/OFF (
).
