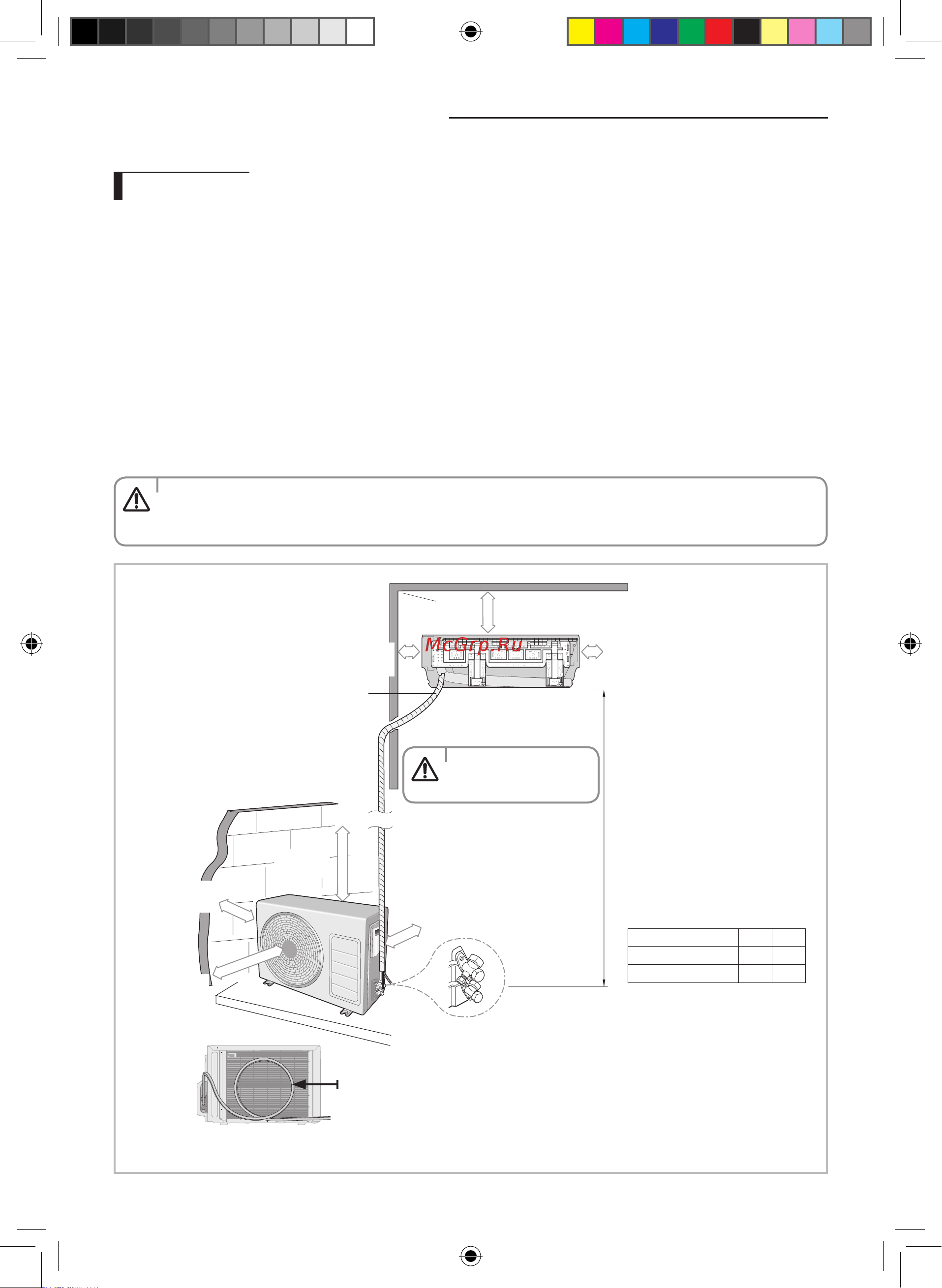

Выбор места установки
Внешний блок
Там, где он не подвергается сильным ветрам
Хорошо проветриваемое непыльное место
Без попадания прямых солнечных лучей и дождя (если возможно)
Там, где звук его работы или горячий воздух не будет раздражать соседей
Прочная стена или опора, которая предотвращает вибрацию и является достаточно крепкой, чтобы удерживать вес
изделия
Там, где нет опасности утечки легковоспламеняющегося газа
При установке устройства на высокое место не забудьте закрепить его ножки
3 м или более от телевизора или радиоприемника (для защиты экрана от создаваемых помех и шума)
Установите устройство горизонтально
Место,гдедренажнаяводанесоздаетпроблем
Местобезрастений(особенновьющихся),куданемогутпроникнутьнебольшиеживотные
Для обеспечения легкого доступа к устройству при его обслуживании и согласно требованиям об охране труда и
здоровья, внешний блок не рекомендуется располагать на высоте более 2,4 м или прямо под карнизами.
• Дляпредотвращениясбоеввработеэтогоустройства,избегайтеследующихмест
- Там, где присутствует машинное масло - На морском побережье
- Там, где присутствует газ сероводород - В других местах с тяжелой атмосферой
125 мм или
больше
300 мм или больше
125 мм или
больше
600 мм
минимум
300 мм
минимум
300 мм
минимум
600 мм
минимум
L’метра максимальная
общая длина трубки
Оберните трубы для хладагента и сливную
трубку абсорбирующей прокладкой и
виниловой лентой. Дополнительную
информацию см. на стр. 50.
Вы можете выбрать
направление слива (налево
или направо).
'H'метров.Максимальная
общая длина трубы
Внешний вид прибора может отличаться от вида, приведенного на рисунке, в зависимости от модели.
Модель L H
09/12
15 8
18/24
30 15
Сделайте хотя бы один виток: это снизит шум и вибрацию.
L'мкакмаксимальнаядлина
трубы и 3 м, как минимальная
длина трубы ОСТОРОЖНО (Это
снизит шум и вибрацию)
ОСТОРОЖНО
ОСТОРОЖНО
Русский-32
