Samsung AR09HSFSRWK [38/58] Снятие установка внешней панели внутреннего блока для установки внутреннего блока
![Samsung AR09HSFSRWK [38/58] Снятие установка внешней панели внутреннего блока для установки внутреннего блока](/views2/1097709/page38/bg26.png)

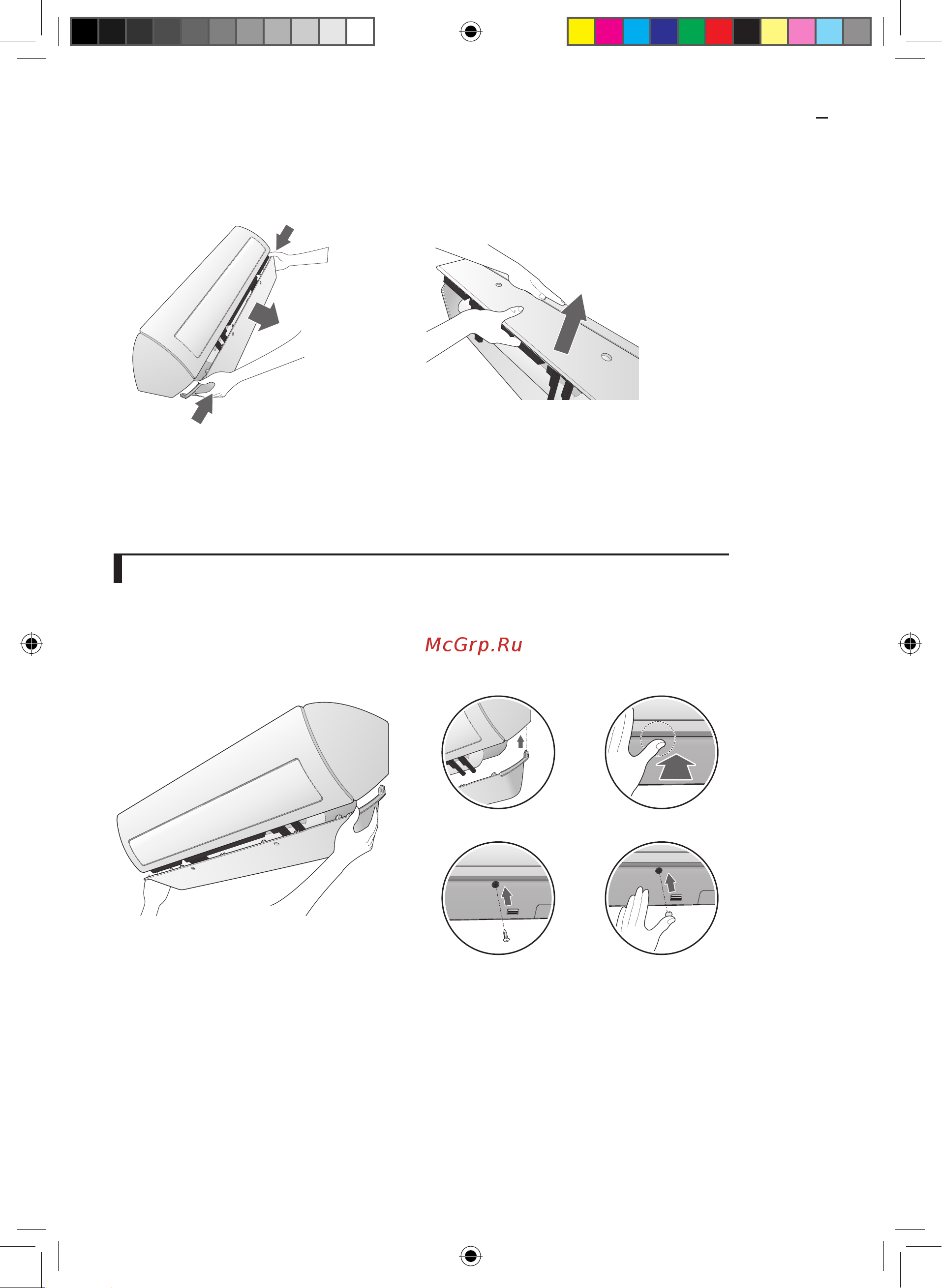

Снятие крючков по бокам Снятие крючков в центре
Осторожно (хрупкое)
- Осторожно надавите на боковые
стороны панели вовнутрь (①)и
освободите крючки по боками (②).
Осторожно (хрупкое)
- Используйте обе руки
- Освобождайте каждый крючок
надавливая на него под углом.
②
①
①
Установка внешней панели (после того, как установлен внутренний блок)
Для того, чтобы установить внешнюю панель обратно на ее место, проделайте вышеописанные действия
в обратном порядке.
Для установки работайте двумя руками и будьте крайне осторожны, чтобы не повредить трубы и
сливной шланг.
Закрепите крючки по боками и по центру. Затем закрутите винты и вставьте заглушки.
<Закрепите крючки по бокам>
<Закрутите винты>
<Закрепите крючки по центру>
<Вставьте заглушки>
Снятие/установка внешней панели внутреннего блока для установки внутреннего блока
Русский-38
A3050 ER_IB&IM_DB68-04223A_HP_RU.indd 38 2013-11-6 16:49:37
