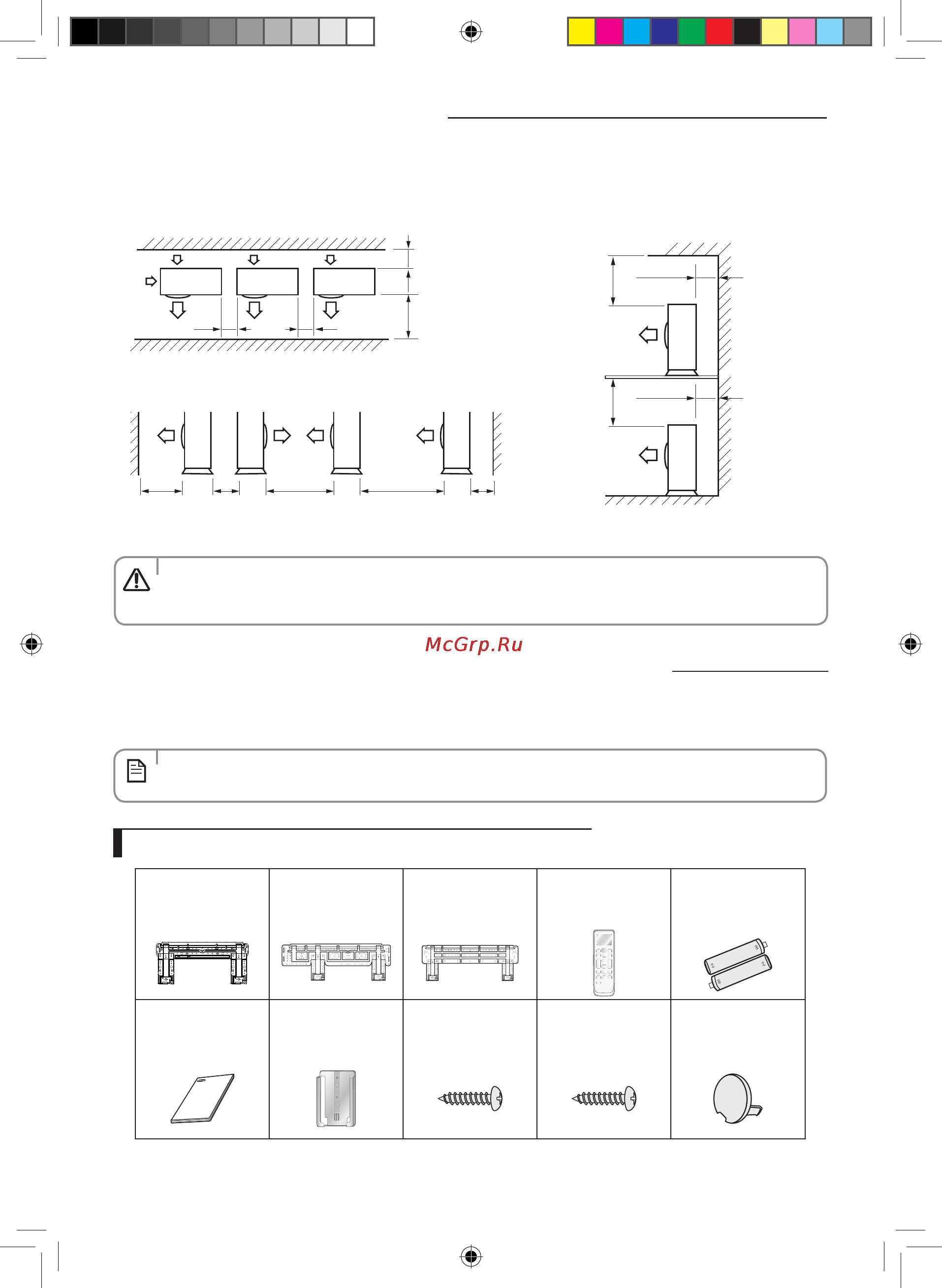

Если верхняя часть наружных блоков и
выпуски воздуха направлены от стен
Если стены блокируют переднюю и заднюю стороны наружных
блоков
Если передняя и задняя стороны наружного направлены к стене
500 или
больше
300 или больше
500 или
больше
300 или больше
300 или
больше
1500 или
больше
600 или больше
600 или
больше
•
Если устройство монтируется в стесненном пространстве, то оно может издавать шум и испытывать отрицательное
воздействие на работу изделия.
•
Установка должна осуществляться на такой высоте и в таком месте, где вибрация не будет создавать никаких проблем.
В комплекте с кондиционером поставляются следующие принадлежности:
• Количествоприлагаемыхпринадлежностейуказановскобках.
Принадлежности, вложенные в коробку внутреннего блока
Комплектующие сопутствующие детали
(Блок : мм)
Монтажная пластина(1)
07, AR09HP
(01 рама)
Монтажная пластина (1)
AR09HQ
(03 рама)
,
12
(03 рама),
18
(04 рама)
Монтажная пластина (1)
24
(05 рама)
RПульт
дистанционного
управления (1)
Батарейки для пульта
дистанционного
управления (2)
Руководство
пользователя и
руководство по
установке (1)
Держатель
дистанционного
управления (1)
М4 x 16 Нарезной
винт (2)
М4 x 10 Нарезной
винт (2)
Заглушки(3)
Выбор места установки
ПРИМЕЧАНИЕ
ОСТОРОЖНО
1500 или
больше
600 или
больше
3000 или
больше
200 или
больше
3000 или
больше
Русский-32
A3050 ER_IB&IM_DB68-04105A_HP_RU.indd 32 2013-11-1 9:23:30
