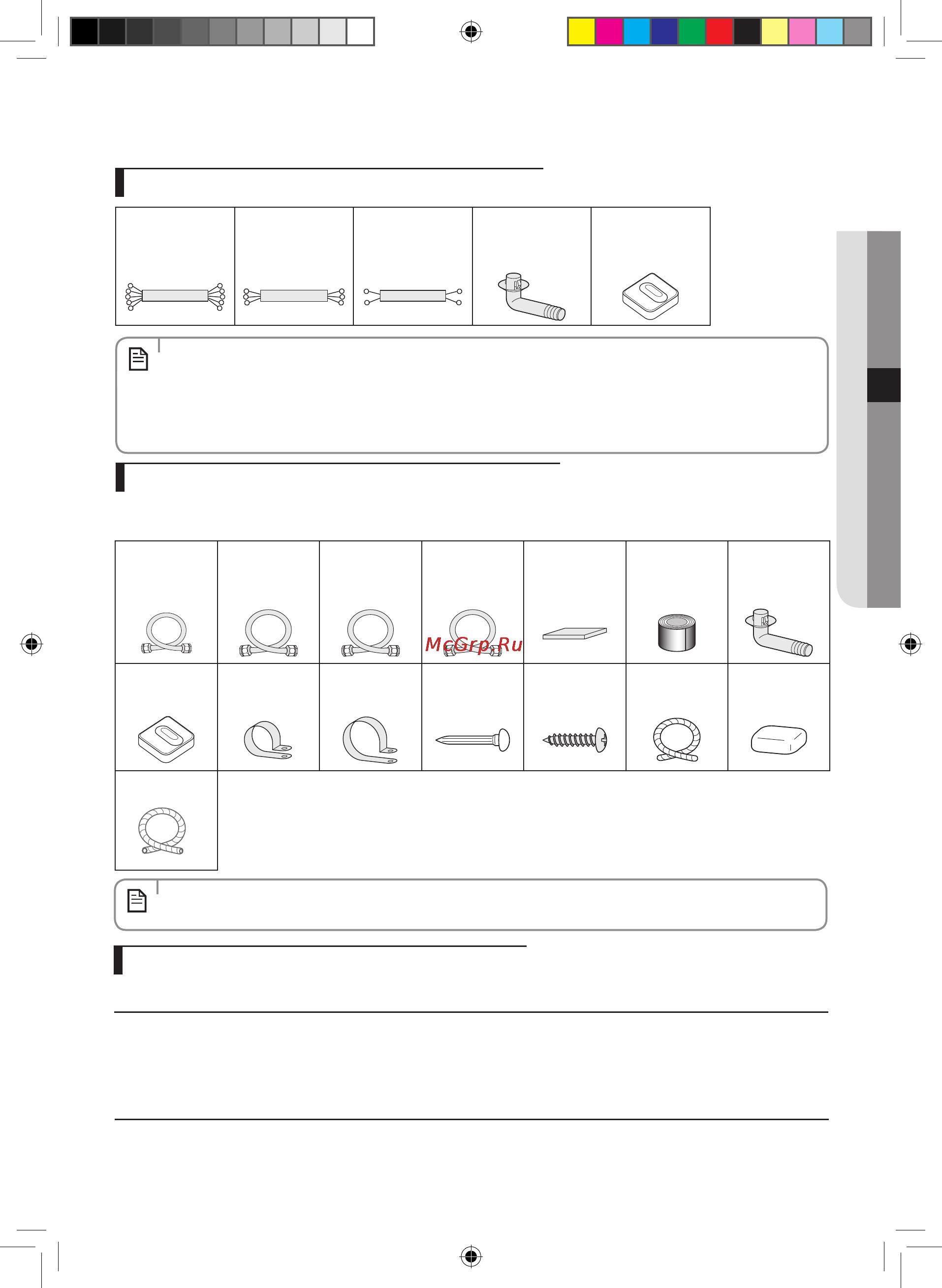

Комплектующие для внешнего блока кондиционера
• Кконцукаждойтрубкииспарителяприсоединеныконусныегайкиилисервисныепорты.
Используйте эти гайки для соединения трубок.
• Поставкакабелянеобязательна.Еслионнепоставлен,используйтестандартныйкабель.
• Пробкасливнойтрубкиирезиновыеподкладкиподножкиневключаютсявкомплектпоставки,если
кондиционер поставляется без соединительных трубок, как показано на рисунке ниже.
5-проводной
кабель с
разъемами
(1)
07/09
3-проводной
кабель с
разъемами
(1)
12/18/24
2-проводной
кабель с
разъемами
(1)
12/18/24
Пробка сливной
трубки (1)
Резиновые
подкладки под
ножки (4)
Инструменты, необходимые для монтажных работ
Инструменты общего назначения
•Вакуумныйнасос(Дляпредотвращенияобратноготечения) •Манометрколлектора •Крепежеискатель
•Динамометрическийключ •Труборез •Развёртка •Трубогиб •Спиртовойуровень
•Отвертка •Гаечныйключ •Дрель •Г-образныйключ •Мернаялента
Инструменты для работ по тестированию
•Термометр •Измерительсопротивления •Электроскоп
Принадлежности, поставляемые по отдельному заказу
Следующие принадлежности для соединений поставляются по отдельному заказу. Если они не входят в комплект, вы
должны приобрести их до установки кондиционера.
• Еслиэтипринадлежностибудутпоставлены,тоонибудутуложенывкоробкуспринадлежностями.
Изолированная
соединительная
трубка,
Ø6,35мм (1)
Изолированная
соединительная
трубка,
Ø9,52
мм (1)
07/09
Изолированная
соединительная трубка,
Ø12,70
мм
(1)
12/18
Изолированная
соединительная трубка,
Ø15,88
мм
(1)
24
Пеноматериал для
изоляции труб
PE T3 (1)
Виниловые ленты (2) Сливная пробка (1)
Резиновые
подкладки под
ножки (4)
Хомуты для труб A
(3)
Хомуты для труб B
(3)
Гвоздидлябетона
(6)
Винты- саморезы
М4 х 25 (6)
Сливной шланг,
длина 2м (1)
Замазка 100 г (1)
Пеноматериал для
изоляции труб
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
Русский-33
УСТАНОВКА05
A3050 ER_IB&IM_DB68-04105A_HP_RU.indd 33 2013-11-1 9:23:30
