Samsung AR07HQFSAWK [44/56] Вакуумирование соединенных трубок
![Samsung AR07HQFSAWK [44/56] Вакуумирование соединенных трубок](/views2/1097748/page44/bg2c.png)

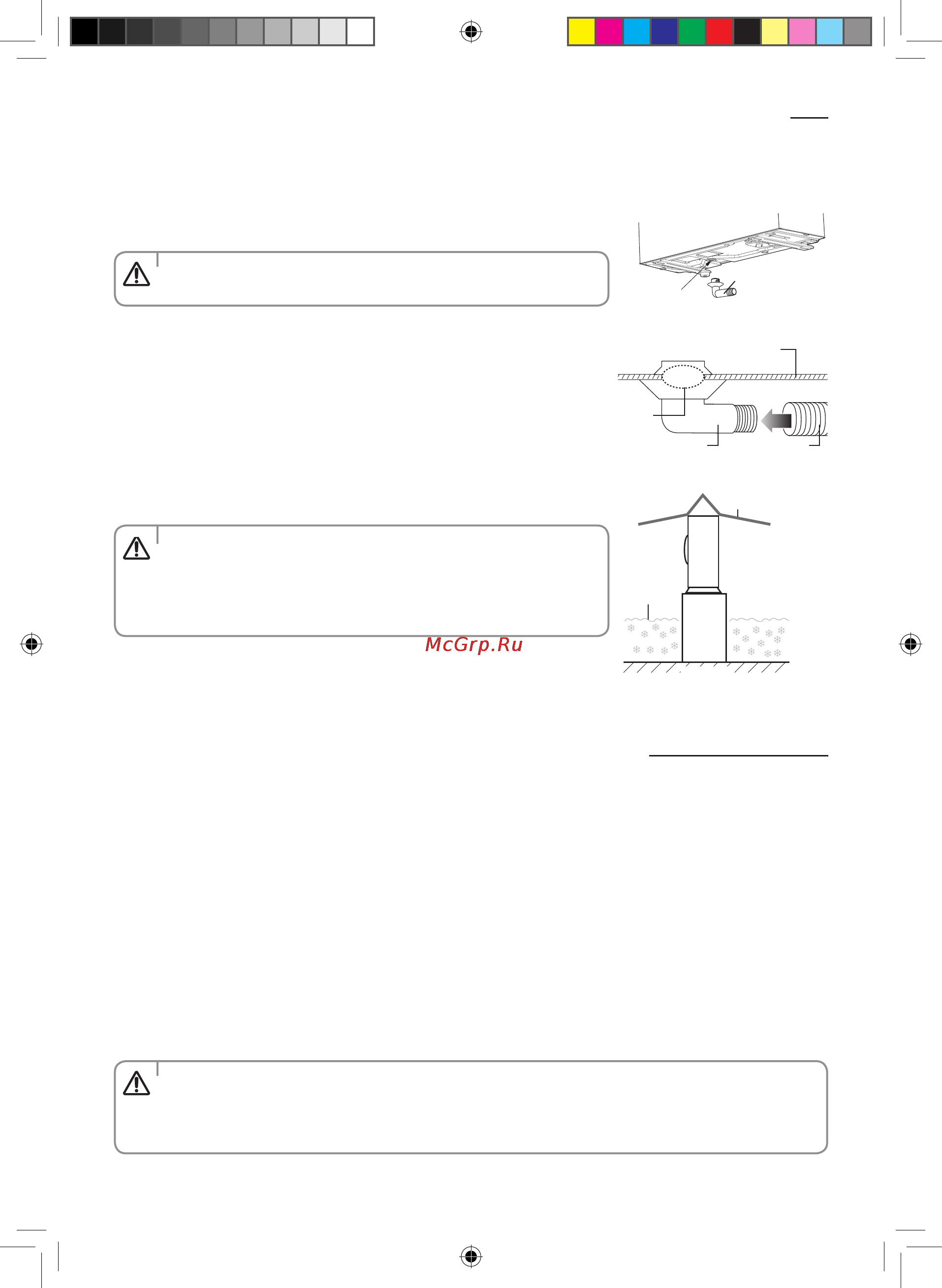

Установка и подключение сливного шланга наружного блока
При нагревании может накапливаться лед. Проверьте при размораживании, адекватно ли сливается конденсат. Для
адекватного слива выполните следующее
1. Вставьте сливную пробку в сливное отверстие в днище наружного блока.
2. Подсоедините сливной шланг к сливной пробке.
3. Убедитесь, что конденсат сливается адекватно.
Рама
Земля
Ожидаемый
уровень
снега
Снегозащитный
колпак
Поверхность днища наружного блока
Сливной
шланг
Сливное отверстие
Сливная пробка
Сливное
отверстие
Сливная
пробка
• Чтобынедопуститьконтактасливнойпробкисземлей,обеспечьте
просвет между землей и поверхностью днища наружного блока.
• Врайонахсбольшимиснегопадаминавалившийсяснегможет
заблокировать забор воздуха.
Чтобы избежать этого, установите раму так, чтобы она находилась выше,
чем предполагаемый уровень снега. Кроме того, установите снегозащитный
козырек, чтобы избежать скопления снега на наружном блоке.
• Приустановке,убедитесьвтом,чтонетутечек.Припополнениихладагента,преждечемснимать
соединительные трубки, заземлите компрессор. Если трубка хладагента подсоединена неправильно и
компрессор работает с открытым сервисным вентилем, то через трубку всасывается воздух, в результате чего
создается слишком высокое давление в рабочем контуре хладагента. Это может привести к взрыву и травме.
Вакуумирование соединенных трубок
ОСТОРОЖНО
ОСТОРОЖНО
ОСТОРОЖНО
Наружный блок заправляется достаточным количеством хладагента R-410A. Не стравливайте хладагент R-410A в
атмосферу: это фторированный парниковый газ, который попадает под действие Киотского протокола, у которого
Потенциал глобального потепления (GWP) = 1975.
Вы должны выполнить удаление воздуха из внутреннего блока и трубопроводов . Если воздух останется в трубках
хладагента, то это повлияет на работу компрессора.
Это может привести к снижению мощности охлаждения и неисправности. Хладагент для продувки воздуха в
наружный блок не заправляется. Пользуйтесь вакуумным насосом, как показано на рисунке.
(
R-410A:
ARHQ)
Внешний блок заполнен хладагентом R22 в объеме достаточном для трубы длиной 4 или 5м. Вы должны удалить
воздух из внутреннего блока и трубы.Если остался воздух в трубопроводе хладагента, это может отрицательно
повлиять на работу компрессора.Это может привести к нарушению функции охлаждения и обогрева.
(
R22:
ARHP)
Русский-44
