Samsung AR07HQFSAWK [37/56] Подсоединение кабелей
![Samsung AR07HQFSAWK [37/56] Подсоединение кабелей](/views2/1097748/page37/bg25.png)

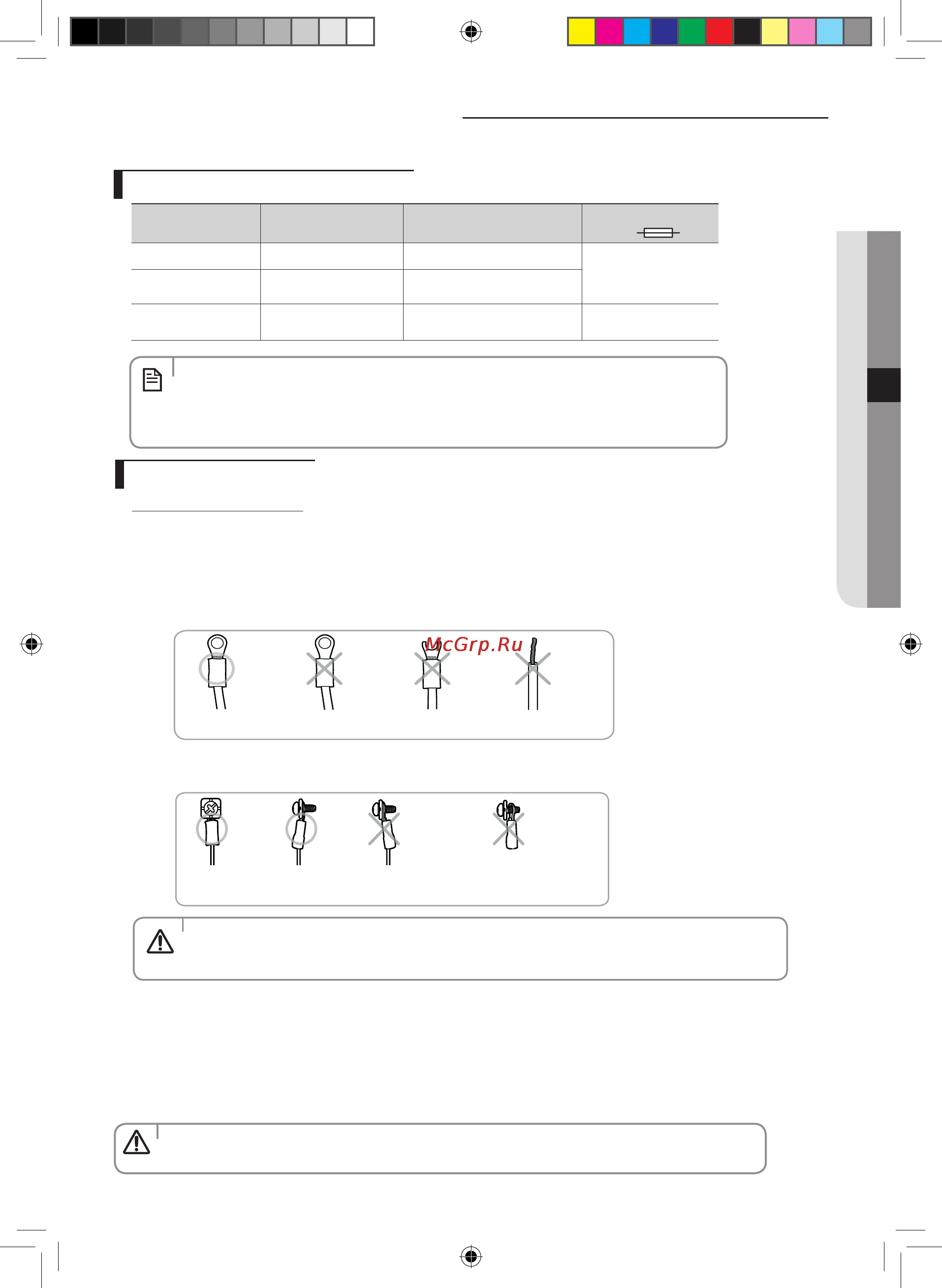

Подсоединение кабелей
Техническая характеристика кабеля
• CПодключитепитающийпроводкдополнительномувыключателюсети.Есликакой-
либо контакт невозможно подсоединить к источнику питания, его следует объединить
с каким-либо проводом, контактное отверстие которого > 3 мм.
• Используйтеэкранированныйкабель(категория5,меньшечем50пФ/м),дляусловий
с высоким уровнем помех.
Соединение провода
Электромонтажные работы
(1) Выполняя электромонтажные работы и заземление, соблюдайте требования технических стандартов для
электроустановок и правил монтажа электропроводок, предусмотренные местным законодательством.
(2) Затягивайте винты на клеммной колодке усилием до 12кгс.см.
(3) Меры предосторожности, которые необходимо соблюдать при подключении проводов к клеммной колодке.
Перед подключением провода убедитесь, что контактная часть наконечника направлена вверх.
Перевернуто
Наконечник
поврежден.
Провод не обжат
кольцевым контактом.
Наконечник должен быть плотно затянут винтом.
- Плохой контакт может перегреваться и стать причиной возгорания.
Наконечник перевернут
обратной стороной по
отношению к клемме.
Либо винт вставлен
неправильно, либо
наконечник плохо затянут
винтом.
• Дляподключениякконтактнойколодкеиспользуйтепроводатолькоскольцевом
наконечником.
Провода, устанавливаемые при проведении электромонтажных работ без кольцевого
наконечника, могут стать причиной пожара из-за перегрева электрических контактов.
1. При необходимости увеличивайте кабель.
• Несоединяйтедваиболеепроводов,чтобыполучитьбольшуюдлинуэлектропровода.
Это может вызвать возгорание.
При установке устройства сначала выполните соединения для хладагента, а затем электрические соединения.
Прежде чем выполнять электрические соединения, подключите кондиционер к системе заземления. Если устройство
демонтируется, то сначала отключите электрические провода, а затем снимайте трубки хладагента.
Если наружный блок располагается на расстоянии более 4 или 5 м от внутреннего блока, то вам необходимо удлинить
провод. Максимальная длина провода - 15 метров (07/09/12/18)/20(24).
ПРИМЕЧАНИЕ
ОСТОРОЖНО
ОСТОРОЖНО
Модель Питающий провод Соединительный провод
Предохранитель
GL
07/09
3G, 1,0мм² 5G, 1,0мм² H07RN-F
20A
12
3G, 1,5мм²
3G, 1,5мм² H07RN-F
2x0,75мм² H05RN-F
18/24
3G, 2,5мм²
3G, 2,5мм² H07RN-F
2x0,75мм² H05RN-F
25A
Русский-37
УСТАНОВКА05
A3050 ER_IB&IM_DB68-04105A_HP_RU.indd 37 2013-11-1 9:23:32
