Снятие/установка внешней панели внутреннего блока для установки внутреннего блока
Для установки внутреннего блока, вам вначале придется снять внешнюю панель внутреннего блока.
Для того, чтобы снять и снова установить внешнею панель внутреннего блока, проделайте следующие
действия. Крючки (на внешней панели) могут повредиться, если прилагать к ним излишнюю силу во
время снятия и установки панели. Пожалуйста, четко следуйте инструкциям.
Снятие винтов

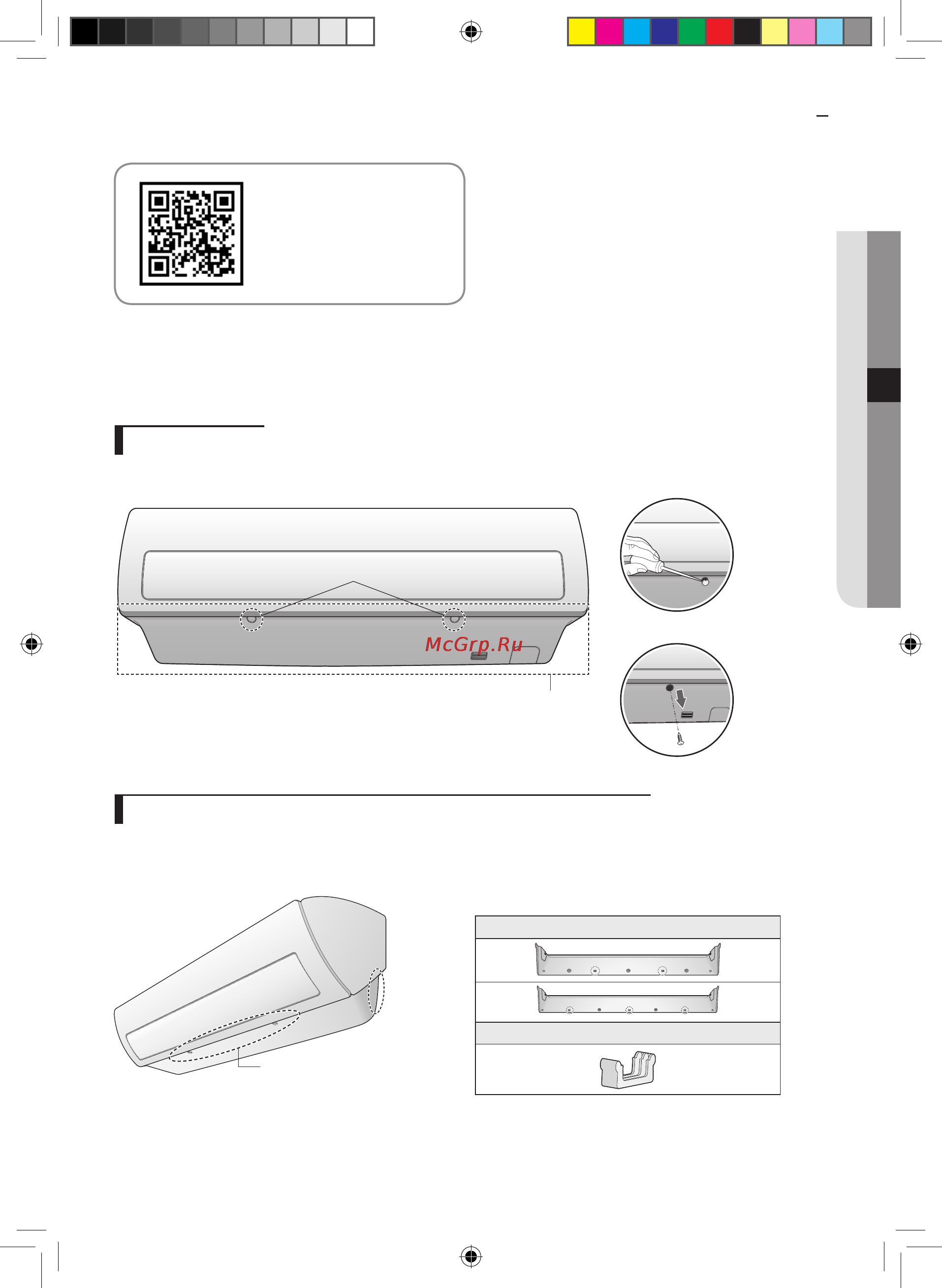

Внешняя панель прикручивается винтами на нижней части внутреннего блока ( как показано на рисунке).
Сначала снимите заглушки, потом открутите винты настолько, насколько это нужно для снятия панели.
Заглушка
нимите заглушу>
<Открутите винты>
Внешняя панель
Снятие внешней панели (перед установкой внутреннего блока)
Внешняя панель закреплена на основном корпусе кондиционера с помощью двух крючков по бокам и
по центру, как показано на рисунке. Вначале отсоедините крючки по сторонам, затем – в центре.
Перед тем, как вы начнете снимать внешнюю панель, уточните расположение крючков в вашей модели.
f Расположение крючков на центральной части
Количество и расположение крюков
Крючок
Боковая
часть
Центральная часть
отсканируйте этот
код QR, чтобы
получить детальное
видео об установке
внутреннего блока.
Относительно положения и количества крючков,
пожалуйста, посмотрите на крышку панели, на
которой обозначены стрелки-указатели.
Русский-35
УСТАНОВКА05
