2 . Откройте внешнюю панель внутреннего блока
3 . Открутите винт, держащий крышку разъема.
4 . Пропустите соединительный провод через тыльную сторону внутреннего блока и подключите провод к
клеммам. м. рисунок ниже)
• Накаждомпроводенанесенсоответствующийейномерклеммы.
5 . Пропустите второй конец провода в отверстие диаметром 65 мм в стене.
6 . Закройте крышку клеммной колодки, туго закрутив винт.
7 . Закройте переднюю решетку.
8 . Снимите крышку клеммной колодки на стенке наружного блока.

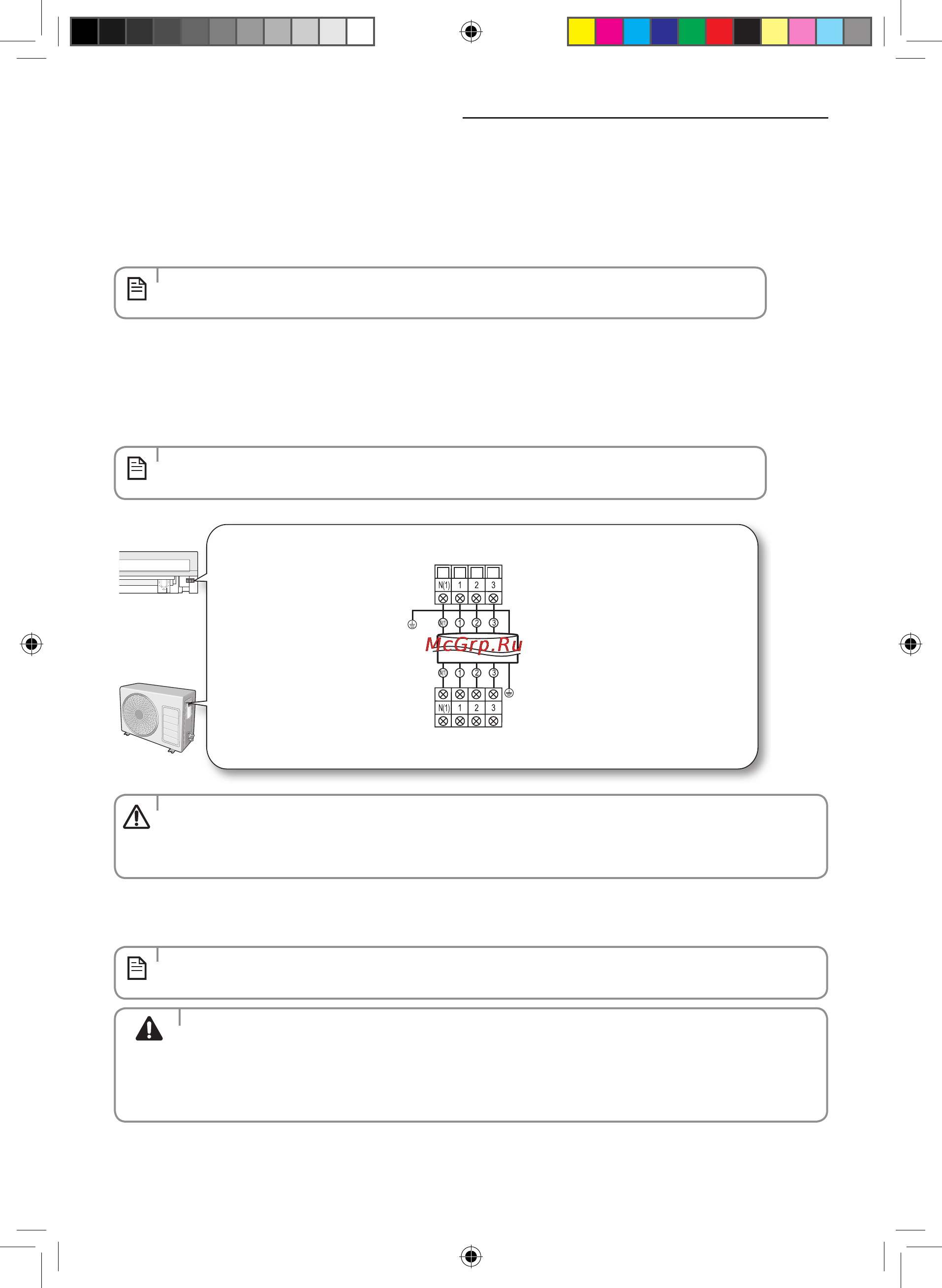

9. Подсоедините провода к клеммам как показано на рисунке.
• Накаждомпроводеуказанномерсоответствующейейклеммы.
Внутренний блок
Наружный блок
• Такжекруглыеклеммныезажимыдолжнысоответствоватьразмерувинтавклеммнойкоробке.
• Осторожно.Послесоединенияпроводов,проверьтетщательно,чтобыномераклеммвнутреннегои
наружного блоков совпадали.
• Необходимопрокладыватьпроводпитанияипроводсвязиотдельно,имнельзянаходитьсяводномкабеле.
10. Подсоедините заземляющий провод к заземляющему выводу.
11. Аккуратно закройте крышку клеммной панели с помощью винтов.
• ЕсливыживетевРоссиииЕвропе,проконсультируйтесьсуполномоченнымпоставщиком,какопределить
полное сопротивление источника электропитания, прежде чем монтировать устройство.
• Выполняйтеплотноесоединениепроводов,так,чтобыпроводанельзябылолегковытянуть.
сли провода не закреплены хорошо, они могут выгореть).
• единитепроводасогласноцветовымкодампоэлектрическойсхеме.
• Проводпитанияисоединительныйпроводдолжнывыбиратьсявсоответствиисоспецификацией,
приведенной на стр. 37.
Подсоединение кабелей
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
ОСТОРОЖНО
Внутренний блок
Наружный блок
Провод заземления
еленый/Желтый)
Провод заземления
еленый/Желтый)
ПРЕДУПРЕЖДЕНИЕ ОБ
УГРОЗЕ ЗДОРОВЬЮ
И ЖИЗНИ
Русский-38
