Руководство пользователя CE620
4
Компоненты

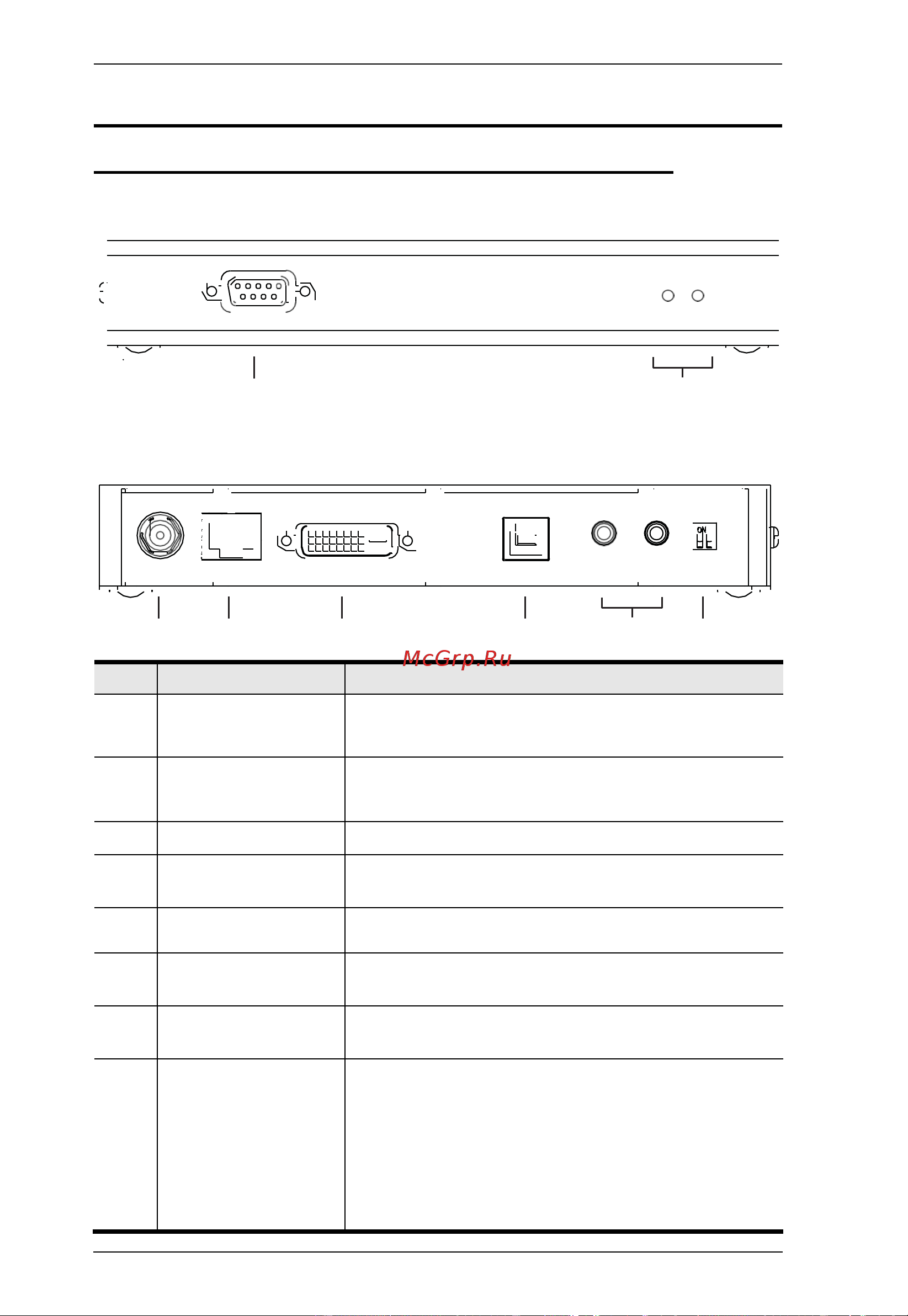

CE620L (Локальный блок) -вид спереди и сзади
Вид спереди
1 2
Вид сзади
3 4 5 6 7 8
No.
Компонент
Описание
1
Порт RS-232
Последовательный порт RS-232 предназначен для
подключения к последовательному терминалу для
настройки.
2
Светодиодные
индикаторы
CE620L имеет два светодиода для индикации
рабочего состояния Link и Power (см.
стр. 13
дополнительно).
3 Гнездо питания Сюда подключается кабель адаптера питания.
4
Порт вывода сигнала
HDBaseT
Подключается кабель Cat 5e / 6 / 6a, соединяющий
локальные и удаленные устройства.
5 Порт ввода DVI-D Подключите кабель DVI от компью
тера к этому
порту.
6
Порт USB Type-B
Подключается кабель USB от вашего компьютера
7 Аудио порт
Мини стерео порты для колонок (зеленый) и
микрофона (розовый)
8 Переключатель
Firmware Upgrade /
Long Reach / Normal
Эти 2-
сегментные переключатели позволяют
переводить устройство в режимы обновления
прошивки (Firmware Upgrade) *,Long Reach и
нормальный режим.
Примечание:
Режим обновления прошивки
зарезервирован для технической поддержки. Чтобы
обновить прошивку устройства, обратитесь в
службу поддержки клиентов ATEN.
