8
Руководство пользователя CE620

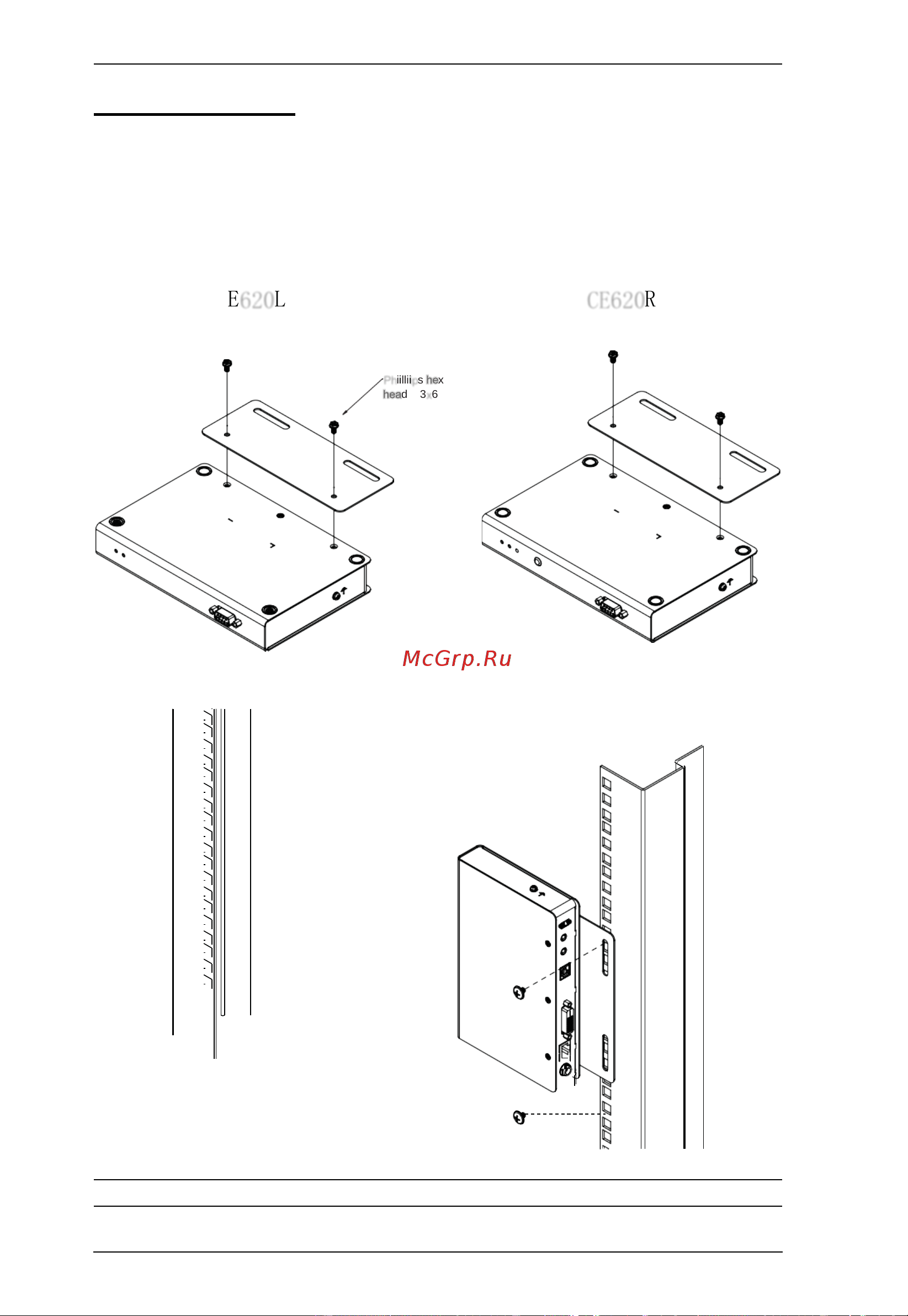

Монтаж в стойке
Для удобства CE620 может быть смонтирован на системных стойках.
Для установки устройства в стойке, выполните следующие действия.
1.
Используя винты из монтажного комплекта, прикрутите
монтажный кронштейн к верхней или нижней части устройства,
как показано на схеме ниже:
CE L R 620 CE620
iilliPh i s p x
d M3 6 x
2.
Прикрутите болтами кронштейн в удобное место на стойке.
Примечание: Эти болты не входят в комплект. Рекомендуем использовать
болты M5x12 Phillips Type I с крестообразным шлицем.
