![Aten CE620 [21/28] Операции](/views2/1977489/page21/bg15.png)
13
LONG F/W
REACH UPGRADE
Включен
Off
(Вы
Глава 3
Операции
Обзор
В главе Операции описывается, как работают светодиодные индикаторы
и как использовать режим HDBaseT Long Reach Mode.
Индикаторы
Локальные и удаленные блоки CE620 имеют светодиоды на
передней панели для индикации их рабочего состояния, как показано
в следующей таблице:
Светодиодны
е индикаторы
Индикация
Питание/ Power
Светится зеленым цветом постоянно, указывая на то, что
на устройство подается питание.
Соединение/ Link
Светится (оранжевый) постоянно, указывая на то, что
соединение с локальным и удаленным устройствами в
порядке.
ВЫКЛ (OFF), если есть проблема с соединением.
Мигающий (оранжевый) означает, что сигнал передачи
HDBaseT нестабилен (только CE620R).
Video Out
/Видеовыход
(только CE620R)
Мигает (оранжевым), указыв
ая на нормальную активность
видео.
ВЫКЛ/ OFF. Указывает на отсутствие видео активности.

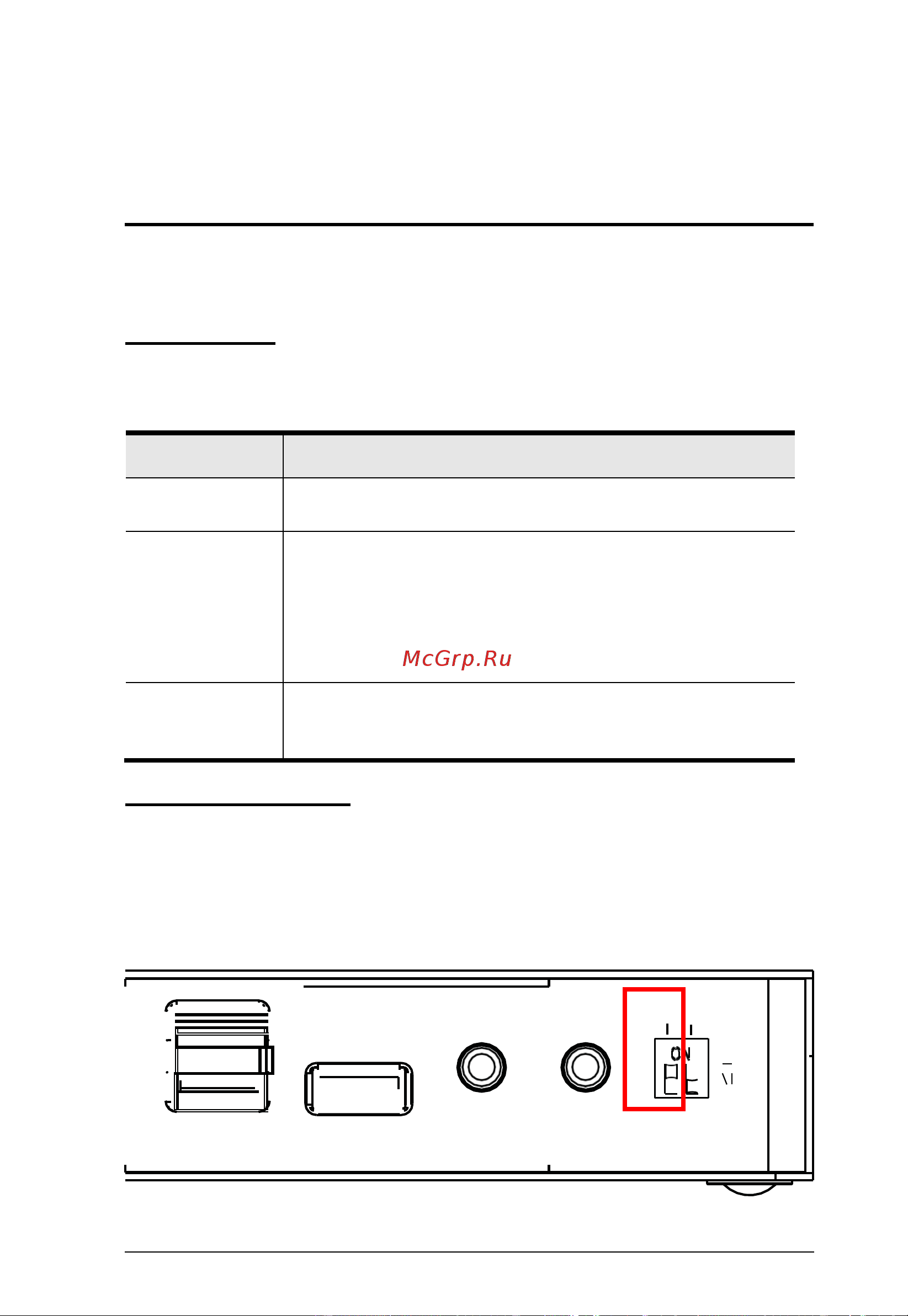

Режим Long Reach
Переключатель режима Long Reach на задней панели CE620
обеспечивает работу системы до 150 м и разрешение до 1080p. Чтобы
использовать эту функцию, на задней панели локального или
удаленного устройства установите один из переключателей режима
Long Reach в положение ON.
