Глава 1. Введение

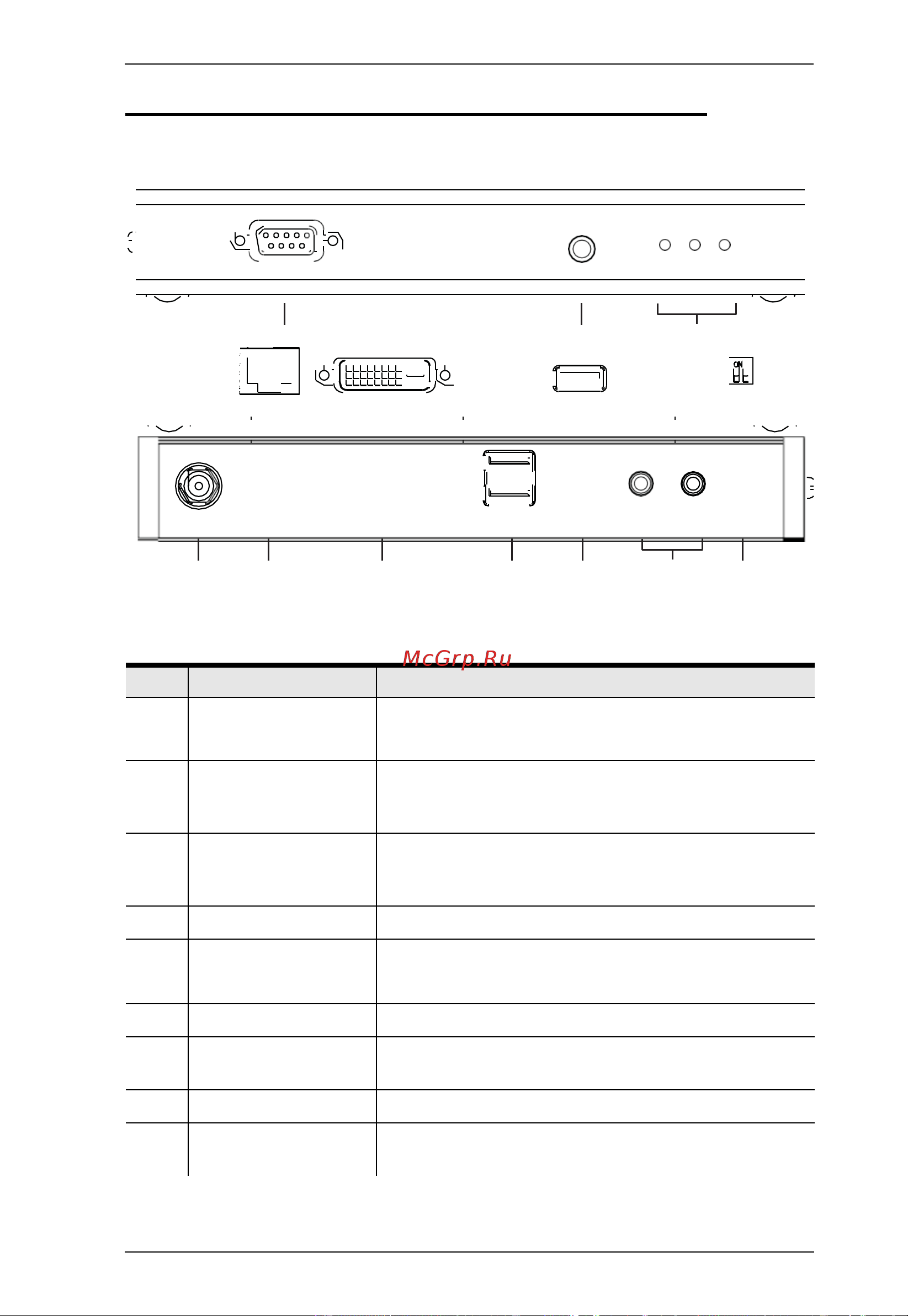

CE620R (Удаленный блок) -вид спереди и сзади

Вил спереди

1 2 3

Вид сзади

4 5 6 7 8 9 10

No.

Компонент

Описание

Порт RS-232

Последовательный порт RS-232 предназначен

для подключения к последовательному

терминалу для настройки.

2 Кнопка

«пробуждения» ПК

(wakeup PC).

Нажмите эту кнопку, если вы находитесь на

удаленной консоли и хотите «разбудить»

компьютер на локальной стороне.

3 Светодиодные

индикаторы

CE620R имеет три светодиода для индикации

рабочего состояния - – Video Out, Link и Power (см.

стр. 13 ).

4 Гнездо питания Сюда подключается кабель адаптера питания.

5 Порт ввода сигнала

HDBaseT

Подключается кабель Cat 5e / 6 / 6a,

соединяющий локальные и удаленные

устройства.

6 Порт вывода DVI-D Подключите монитор DVI к этому порту.

Порты консоли

Подключите клавиатуру и мышь удаленной консоли

к этим двум портам USB.

Порты USB Type-A

Сюда подключаются ваши устройства USB 2.0.

9 Аудио порт Мини стерео порты для колонок (зеленый) и

микрофона (розовый)
