14
CL3800 / CL3700 / CL3100 Руководство пользователя

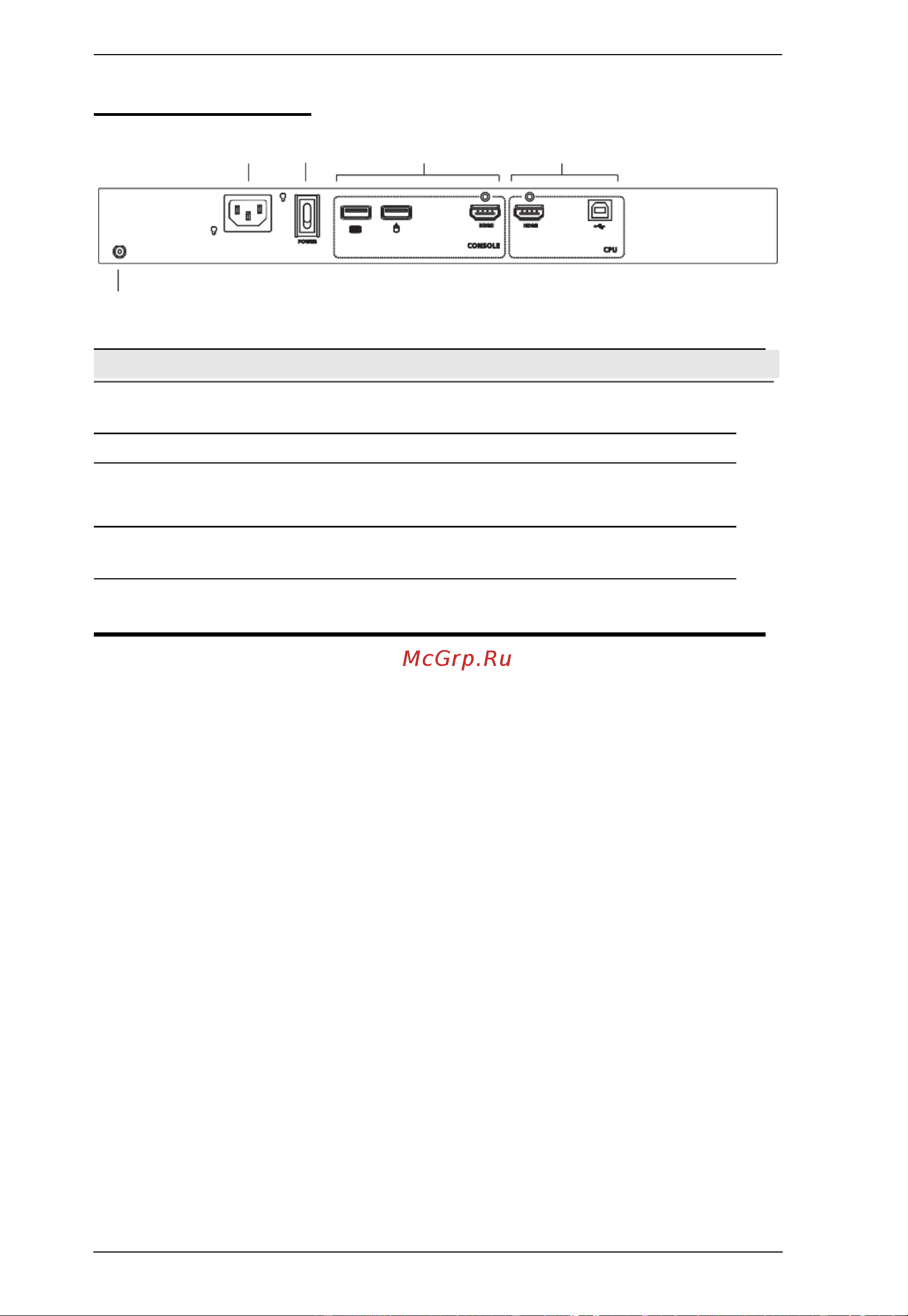

Вид сзади CL3700
1 2 3 4
5
1
Разъем питания Это стандартный 3-штырьковый разъем питания переменного
тока. Сюда подключается шнур питания переменного тока.
2
Выключатель питания Это стандартный тумблер, который включает и выключает CL3700.
3
Секция внешней
консоли
Для удобства и гибкости эксплуатации CL3700 поддерживает
независимую внешнюю KVM-консоль. Сюда подключаются USB-
клавиатура и мышь внешней консоли, а также кабель HDMI.
4
Раздел KVM-порта Сюда подключается KVM-кабель HDMI USB, входящий в комплект
поставки для подключения CL3700 к компьютеру или коммутатору.
5
Клемма
заземления
Заземляющий провод, используемый для заземления KVM-переключателя,
подключается здесь.
