44
CL3800 / CL3700 / CL3100 Руководство пользователя

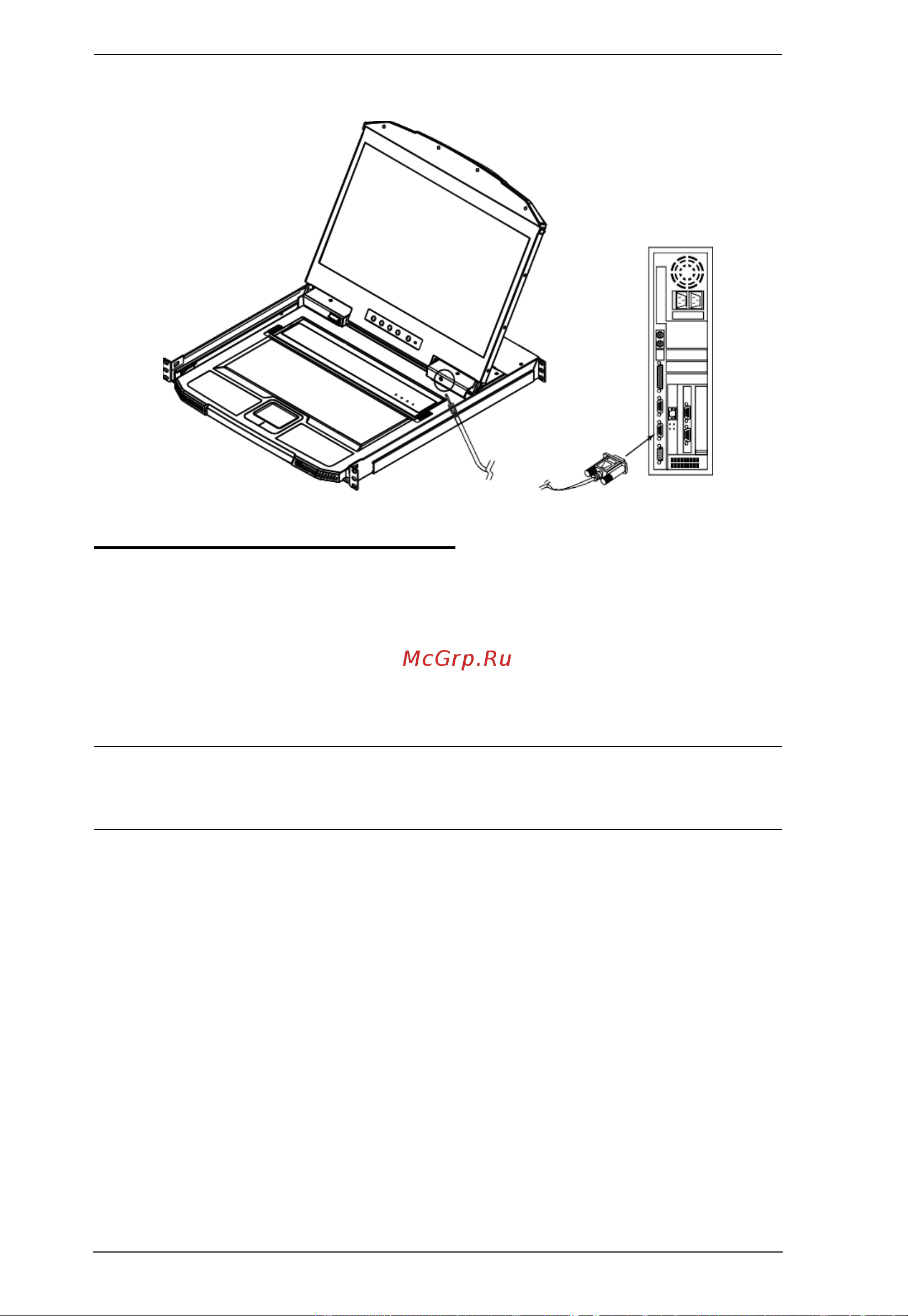

Режим обновления прошивки
Доступ к режиму обновления прошивки CL3800 / CL3700 / CL3100
можно получить одним из двух способов: введя последовательность
«горячих» клавиш (см. Hotkeys-комбинации «горячих» клавиш, стр. 40)
или сдвинув переключатель обновления прошивки CL3800 / CL3700 /
CL3100 в положение RECOVER (Восстановление) (см. Сбой обновления,
стр. 48).
Примечание: Для активации режима обновления прошивки с помощью комбинаций
горячих клавиш, переключатель обновления прошивки (см. стр. 9) должен быть
передвинут в положение Normal .
1.
Отключите питание CL3800 / CL3700 / CL3100 с помощью
выключателя питания, расположенного на задней стороне
консоли.
2.
Установите переключатель в положение RECOVER (см. Стр. 9).
3.
Включите питание CL3800 / CL3700 / CL3100 с помощью
выключателя питания, расположенного на задней стороне
консоли.
Когда CL3800 / CL3700 / CL3100 запустится в режиме обновления
прошивки, светодиоды Num Lock, Caps Lock и Scroll Lock будут
постоянно мигать и выключаться.
Выйдите из режима обновления прошивки, см. Выход из режима
обновления прошивки, стр. 49.
