32
CL3800 / CL3700 / CL3100 Руководство пользователя
2.

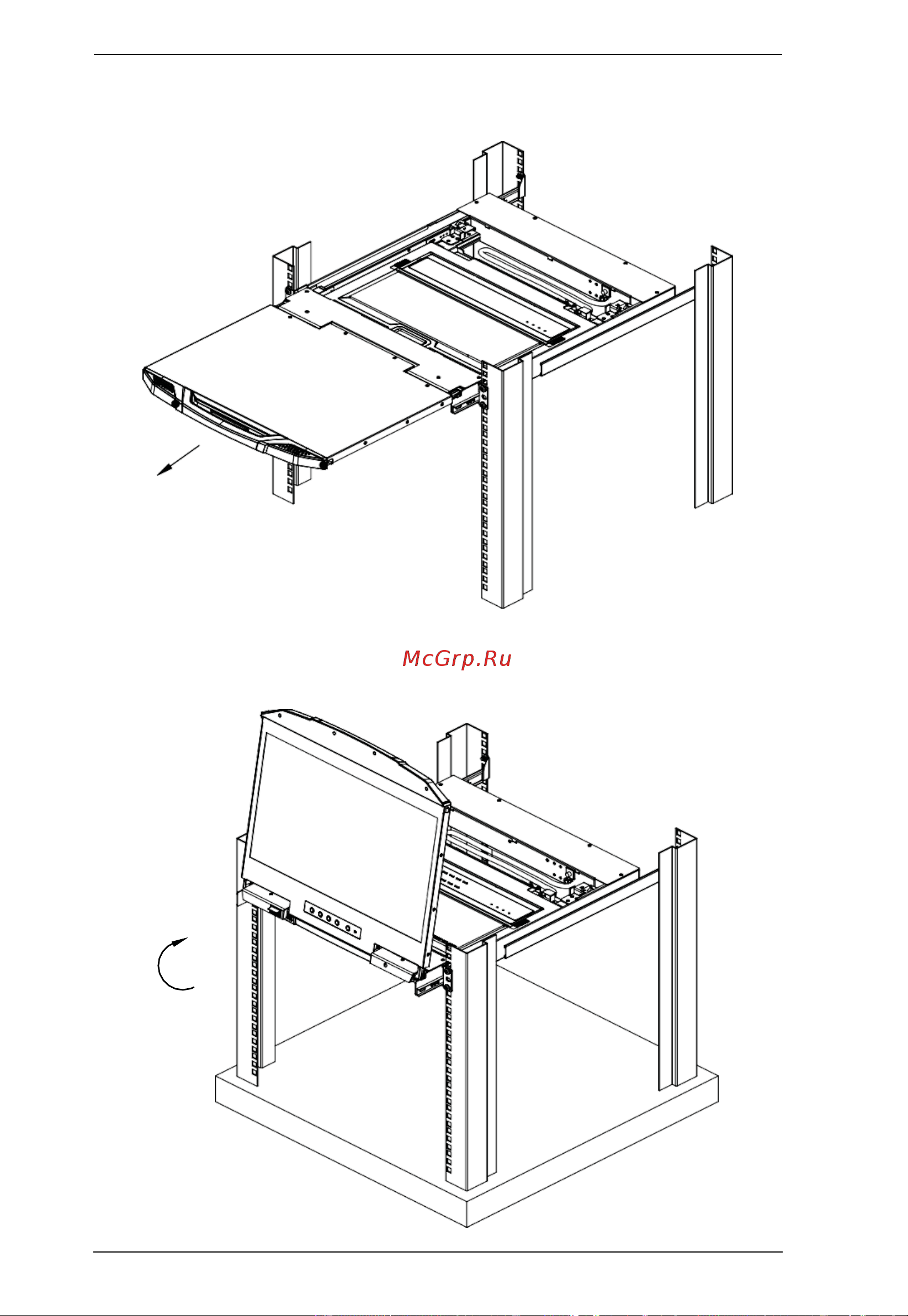

Вытягивая, выдвиньте модуль панели до щелчка.
3.
Поверните верхнюю панель полностью назад, от себя,
чтобы открыть ЖК-экран.
