33
Глава 3. Работа
4.

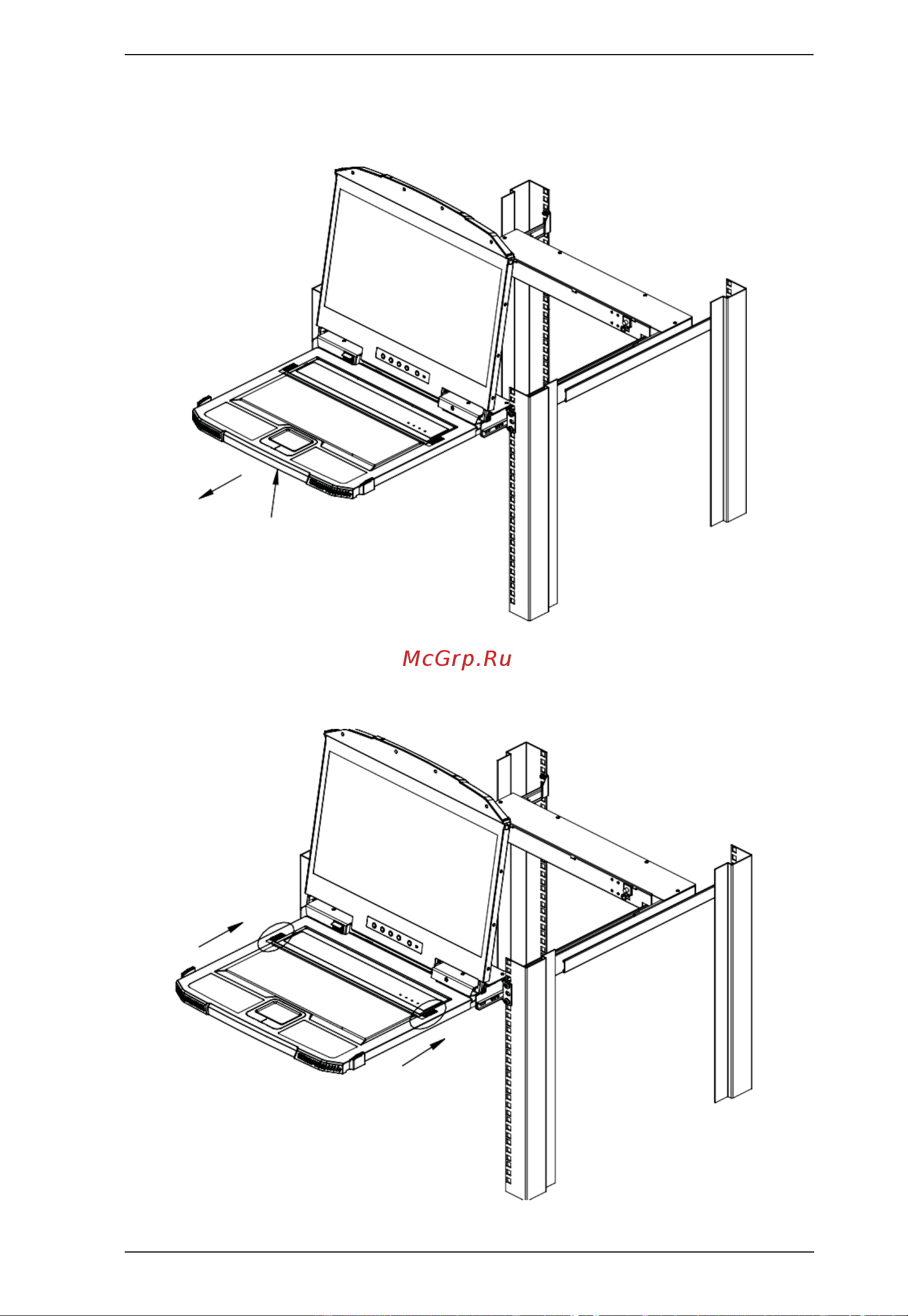

Используйте нижнюю ручку фиксатора, чтобы вытащить модуль
клавиатуры, пока он не защелкнется на месте.
5.
Чтобы независимо вдвинуть клавиатурный модуль в стойку,
сдвиньте оба фиксатора модуля клавиатуры и задвиньте модуль
клавиатуры до упора.
Нижняя ручка
фиксатора
