19
Глава 2. Настройка
оборудования
Монтаж в стандартной стойке
Стандартный комплект для монтажа в стойку позволяет установить
CL3800 в стойку глубиной 47–75 см. Стандартный комплект для
монтажа в стойку позволяет установить CL3700 / CL3100 в стойку
глубиной 42-72 см.
Примечание: Для установки консоли требуется 2 человека.
Стандартный комплект для монтажа в стойке не включает
винты или клетевые гайки. Если требуются дополнительные
винты или клетевые гайки, свяжитесь с продавцом, у
которого была приобретена стойка.

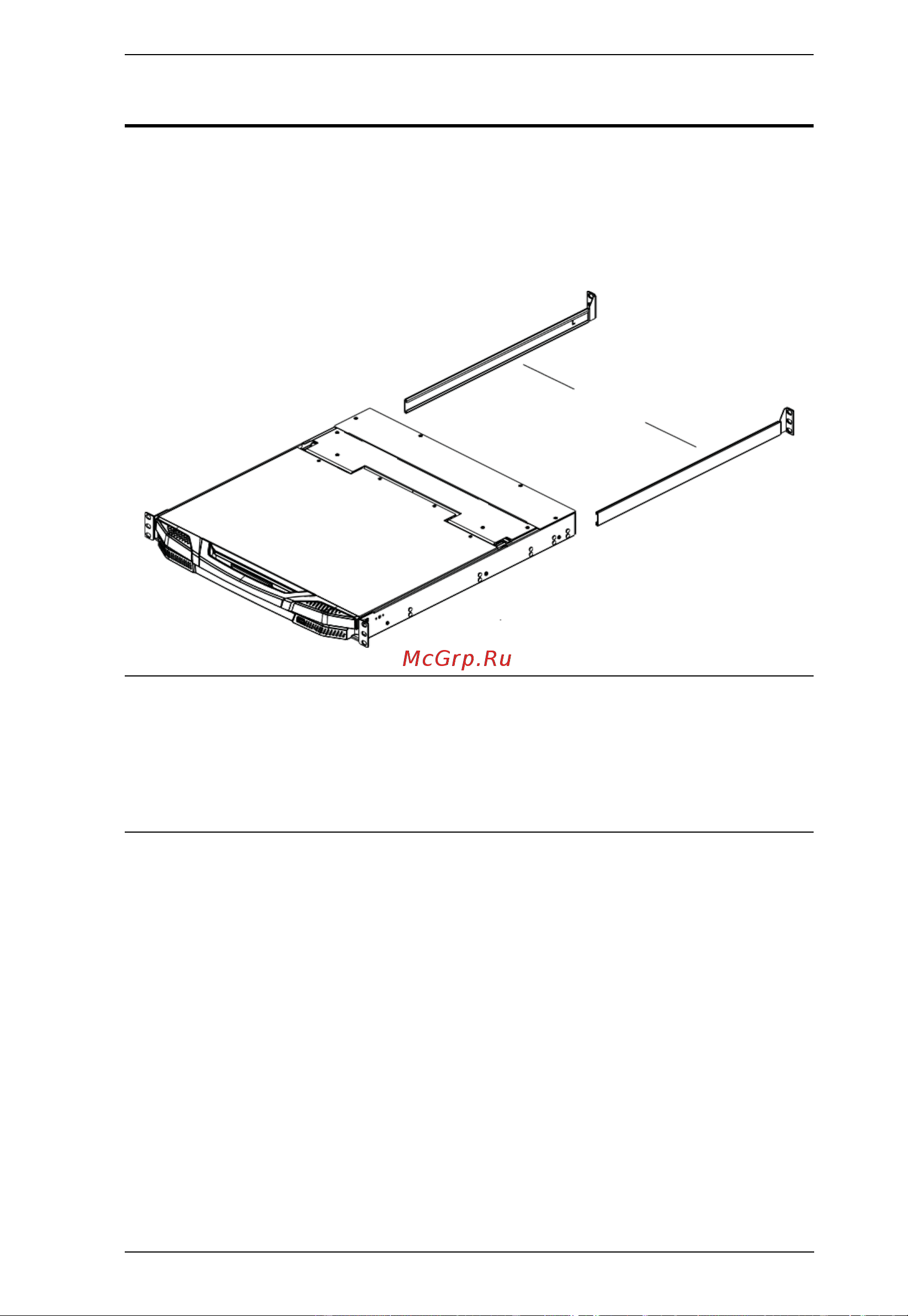

Левая и правая L-образные
скобы
