20
CL3800 / CL3700 / CL3100 Руководство пользователя

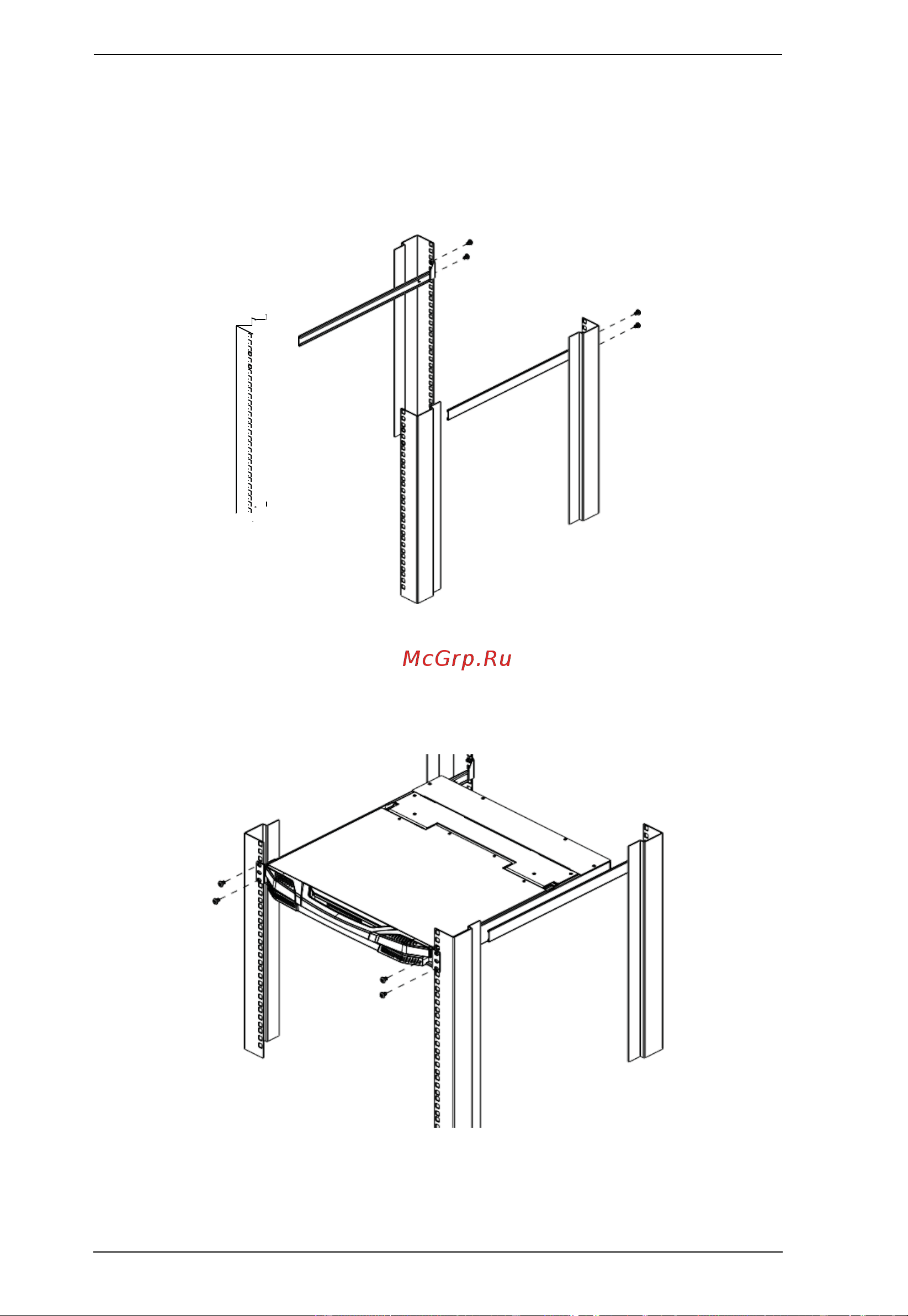

Для установки CL3800/ CL3700/ CL3100 в стойке, выполните следующее:
1.
Прикрепите левый и правый L-образные кронштейны к
задней части стойки, вставив четыре винта в кронштейны,
чтобы закрепить их на месте.
2.
Пока один человек устанавливает устройство на место, вставляя его
левую и правую боковые планки в левую и правую L-образные
кронштейны (на стойке), попросите второго человека прикрутить
передние кронштейны к стойке.
3.
После закрепления передних кронштейнов затяните все винты.
Оставьте не менее 5,1 см с каждой стороны для надлежащей
вентиляции и не менее 12,7 см сзади для шнура питания и кабеля.
