34
CL3800 / CL3700 / CL3100 Руководство пользователя
6.

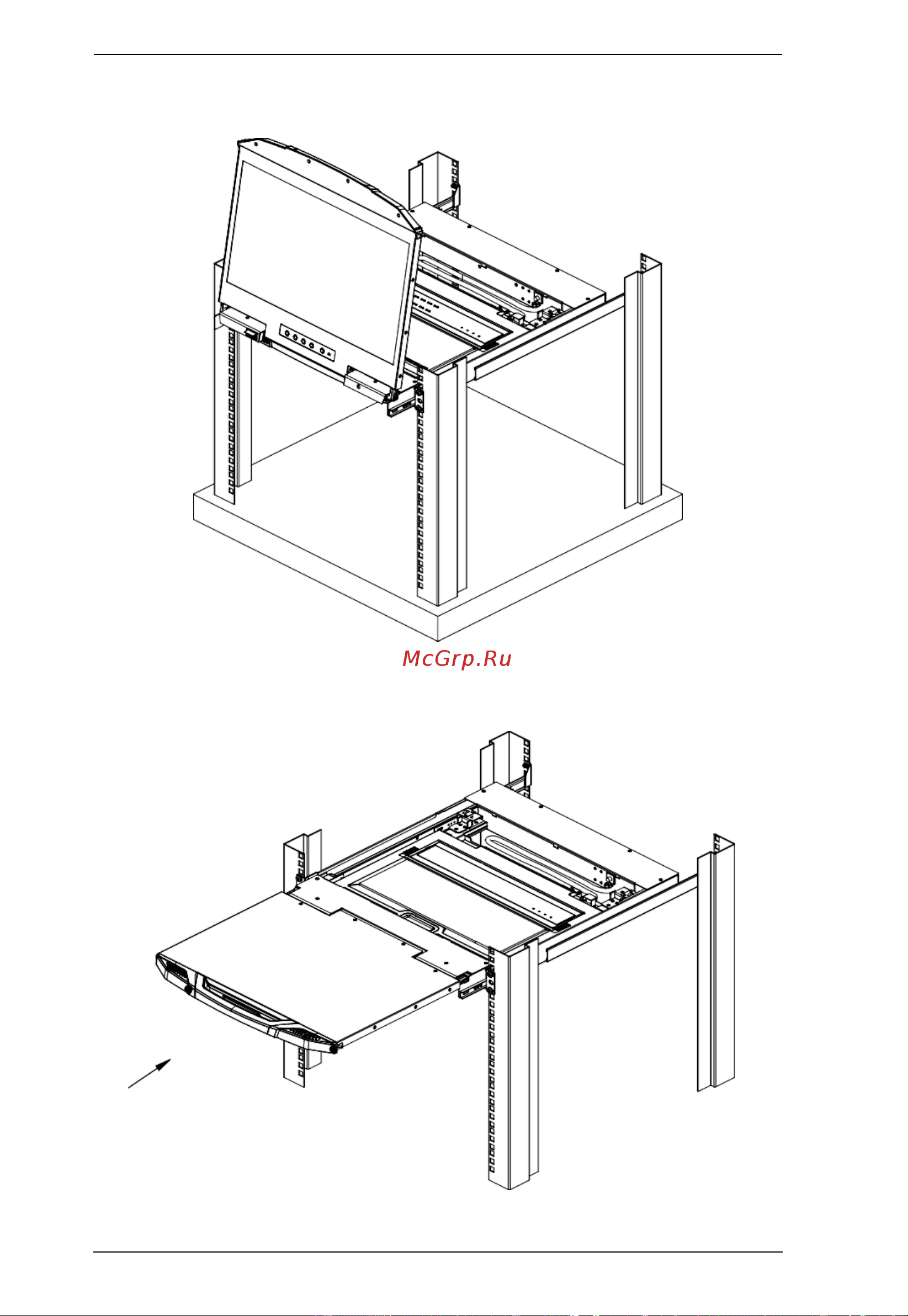

Задвиньте клавиатуру до упора в стойку.
7.
Чтобы закрыть ЖК-экран, опустите ЖК-модуль, и задвиньте его
обратно.
