15
Глава 1. Введение

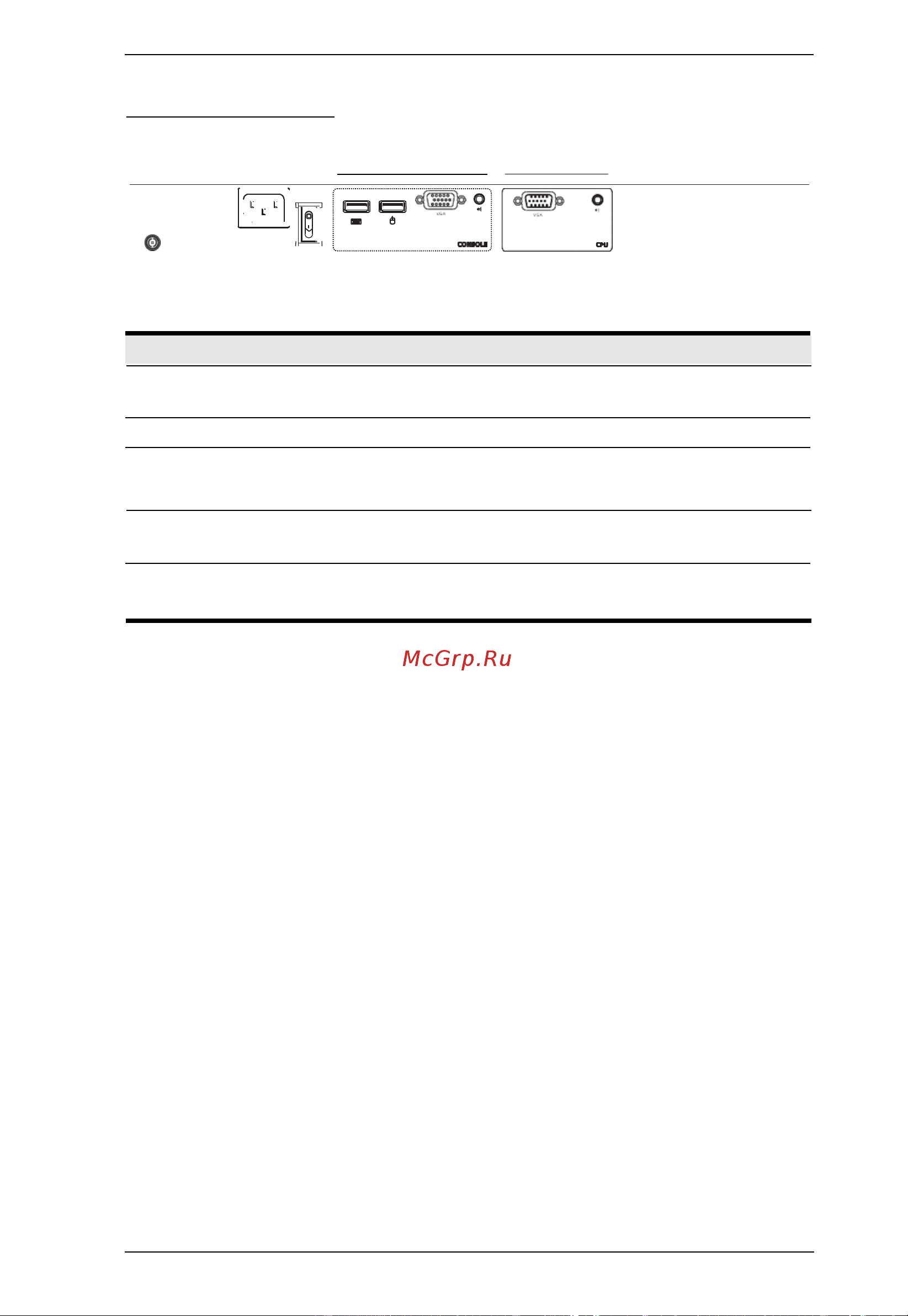

Вид сзади CL3100
1 2 3 4
5
1
Разъем питания Это стандартный 3-штырьковый разъем питания переменного тока.
Сюда подключается шнур питания переменного тока.
2
Выключатель питания Это стандартный тумблер, который включает и выключает CL3100.
3
Секция внешней
консоли
Для удобства и гибкости эксплуатации CL3100 поддерживает
независимую внешнюю KVM-консоль. Сюда подключаются USB-
клавиатура и мышь внешней консоли, монитор с VGA и кабель динамика.
4
Раздел KVM-порта Сюда подключается KVM-кабель, входящий в комплект поставки для
подключения CL3100 к компьютеру или коммутатору.
5
Клемма
заземления
Заземляющий провод, используемый для заземления
KVM-переключателя, подключается здесь.
No. Компонент Описание
