Глава 4. Обновление прошивки
Обновление выполнено успешно

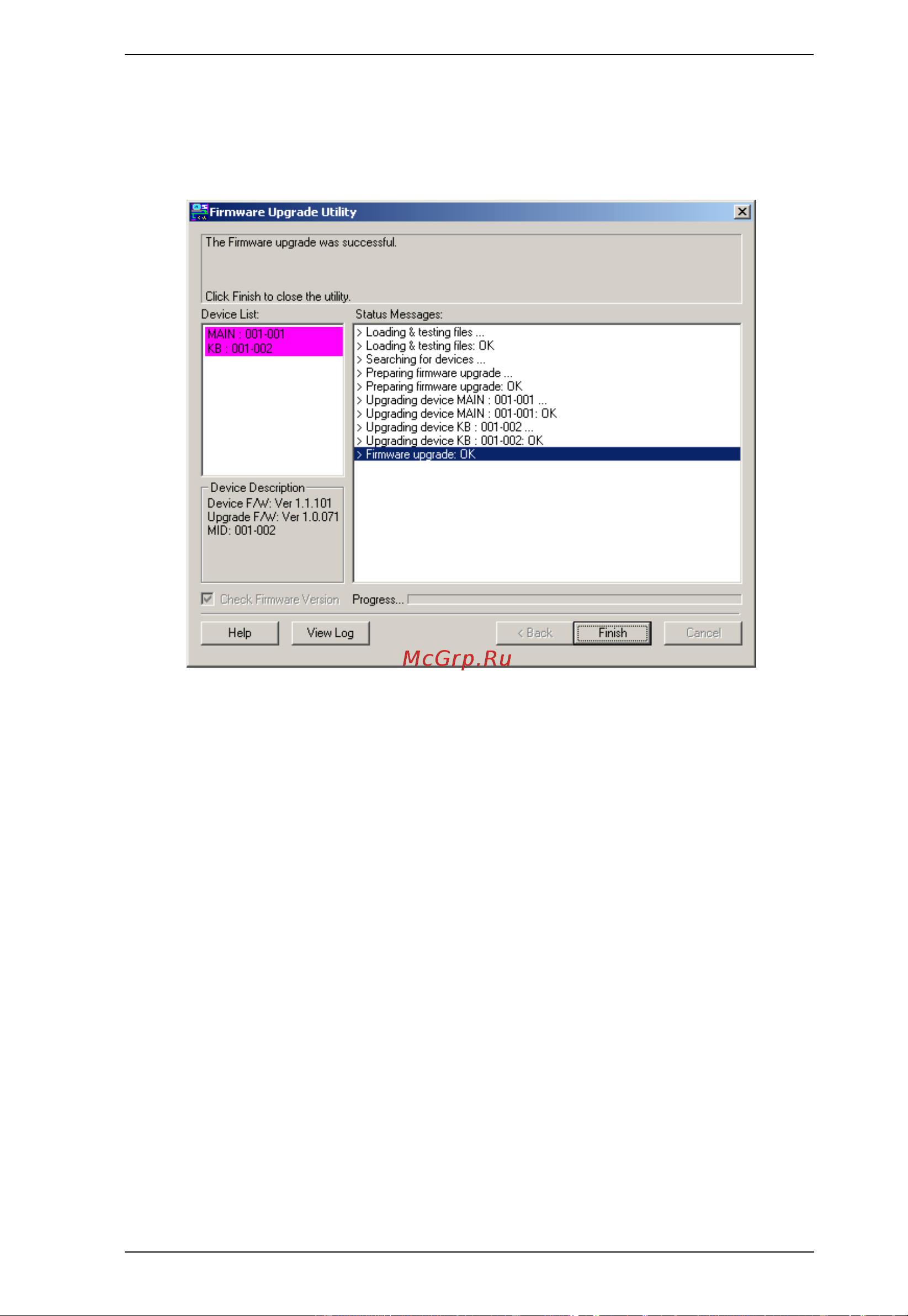

После завершения обновления появится экран, информирующий
вас о том, что процедура прошла успешно:
Нажмите Finish (Завершить) , чтобы закрыть программу обновления
прошивки.
