NL8
NL
Vóór de montage en ingebruikneming
absoluut de handleiding lezen en opvolgen.
Geachte klant!
U hebt een voor de volle 100% gecontroleerd kwaliteitsproduct gekocht.
Als u toch reden tot reclame hebt, wendt u dan aan onze vakhandelaar
onder vermelding van het artikel- en serienummer (zie typeplaatje).
INHOUDSOPGAVE
Fabrikant
Inleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .NL 8
Gebruik in overeenstemming met de voorschriften . . . . . . .NL 8
Toepassing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .NL 8
Betekenis van de symbolen op het apparaat . . . . . . . . . . .NL 8
Veiligheidsinstructies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .NL 9
Gazontractor uitpakken . . . . . . . . . . . . . . . . . . . . . . . . . . .NL 10
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .NL 11
Eerste ingebruikneming . . . . . . . . . . . . . . . . . . . . . . . . . . .NL 12
Besturingselementen . . . . . . . . . . . . . . . . . . . . . . . . . . . . .NL 13
Inbedrijfstelling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .NL 14
Onderhoud en service . . . . . . . . . . . . . . . . . . . . . . . . . . . .NL 15
Startaccu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .NL 17
Opslag in de winter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .NL 18
Schema voor opzoeken fouten . . . . . . . . . . . . . . . . . . . . .NL 19
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .NL 20
INLEIDING
Geachte klant,
U heeft een nieuw apparaat aangeschaft. Wij bedanken u voor het
vertrouwen dat u in onze kwaliteitsproducten heeft en wensen u veel
plezier bij het werken met uw nieuwe apparaat.
Stelt u zich voordat u het apparaat voor de eerste maal in gebruik
neemt absoluut op de hoogte van de inhoud van deze handleiding!
Desondanks kunnen er van het apparaat gevaren uitgaan als het
ondeskundig of tegen de voorschriften in wordt gebruikt door
onvoldoende geschoold personeel.
De voorschriften ter voorkoming van ongevallen dienen te worden
nageleefd.
Neem a.u.b. de veiligheidsinstructies in deze handleiding en de
veiligheidsinstructies op het apparaat zelf in acht.
Op grond van voortdurende verbeteringen aan het product zijn de in dit
handboek aanwezige gegevens onderhevig aan veranderingen, maar de
fabrikant heeft niet de verplichting deze te melden of te actualiseren,
tenzij de wezenlijke eigenschappen voor veiligheid en gebruikswijze
veranderen. Schroom in geval van twijfel niet om uw leverancier in te
schakelen.
GEBRUIK IN OVEREENSTEMMING MET DE
VOORSCHRIFTEN
De gazontractor is geschikt voor het maaien van privé tuinen met een
helling van max. 10° (18%) (niet voor openbare parken, sportvelden,
land- en bosbouw) Andere toepassingen zijn alleen toegestaan met
originele accessoires.
Iedere andere verandering wordt beschouwd als onttrekking aan het
eigenlijke gebruik en heeft tot gevolg dat de garantie vervalt en dat de
fabrikant iedere verantwoordelijkheid voor schades bij de gebruiker of bij
derden afwijst.
Bedrijfstijden voor gazonmaaiers
(volgens de Emissiewet van de Bondsrepubliek)
Maandag tot zaterdag: 7 tot 12 uur en 15 tot 19 uur.
Gebruik op zon- en feestdagen niet toegestaan!
Neem a.u.b. ook de gemeentelijke voorschriften in acht.
TOEPASSING
Deze gazontractor is een tractor met zij-uitworp en hij kan door middel
van een mulchkit (afhankelijk van model in het leveringsprogramma
opgenomen of leverbaar als accessoire) worden omgebouwd tot
mulchmaaier.
Wat is mulchen?
Bij het mulchen wordt het gras in één bewerking gemaaid, gehakseld en
als natuurmest weer teruggeplaatst in de grasnerf.
Mulchmaaien is bijzonder aan te bevelen in de zomermaanden!
Aanwijzingen bij het mulchmaaien:
- regelmatig terugmaaien met max. 2 cm van 6 cm op 4 cm grashoogte
- gebruik een scherp maaimes
- maai geen nat gras
- max. motortoerental instellen
- Rijsnelheid Î normaal gras / wekelijks maaien (Zie bij "Rijden en
maaien"
- Mulchsluiting, binnenkant maaidek en maaimessen regelmatig
reinigen

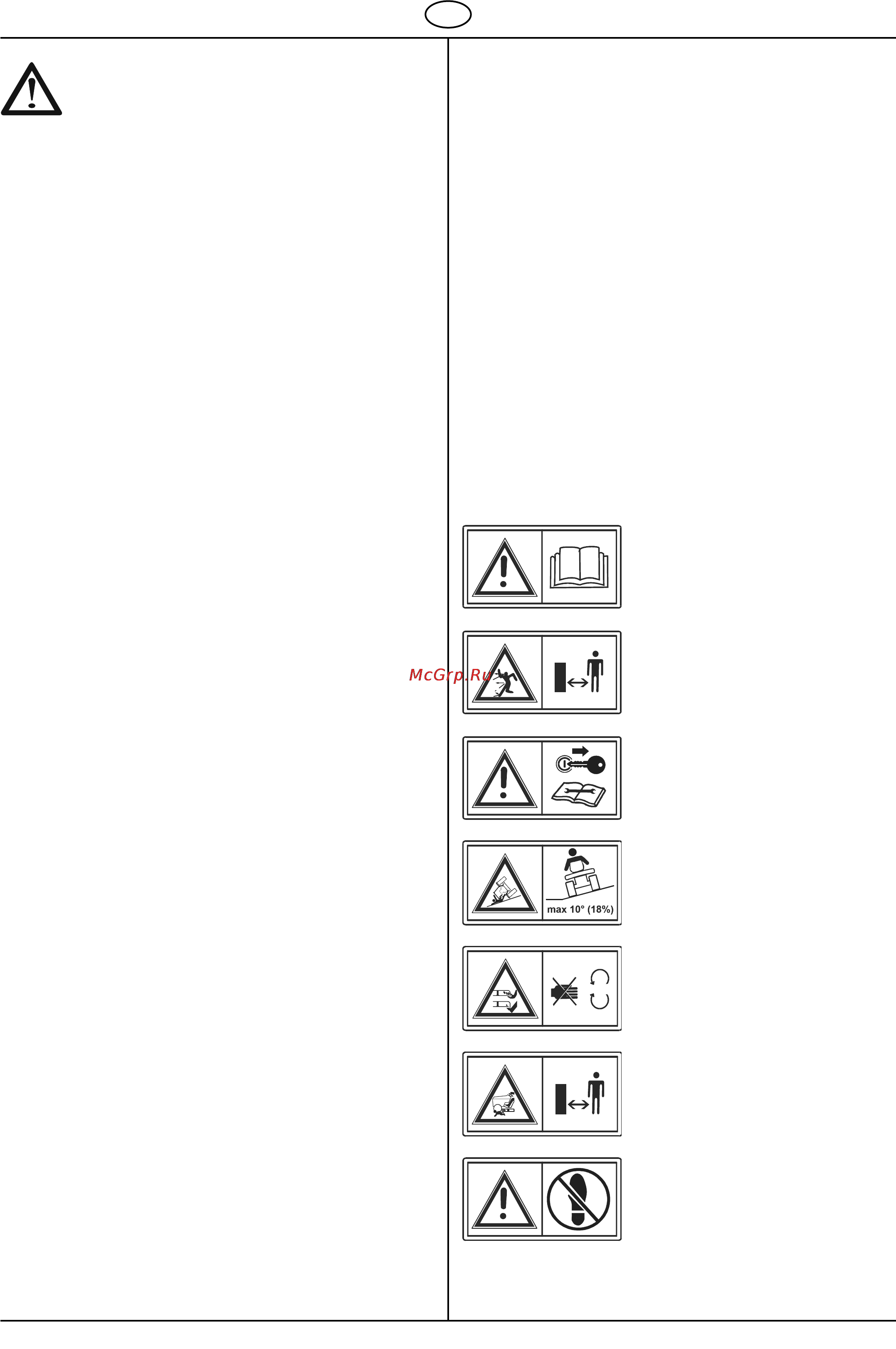

BETEKENIS VAN DE SYMBOLEN OP HET
APPARAAT
Voor ingebruikneming deze handleiding
lezen!
Houdt derden weg uit de gevarenzone!
Voor onderhouds- en
reparatiewerkzaamheden de contactsleutel
eraf trekken!
Niet rijden op hellingen van meer dan
10° (18 %) !
Attentie gevaar!
Handen en voeten uit de buurt van de
maaigereedschappen houden
Tijdens het maaien dient men andere
personen, en vooral kinderen en dieren uit
de buurt te houden!
Gevaar: Dit niet betreden!
